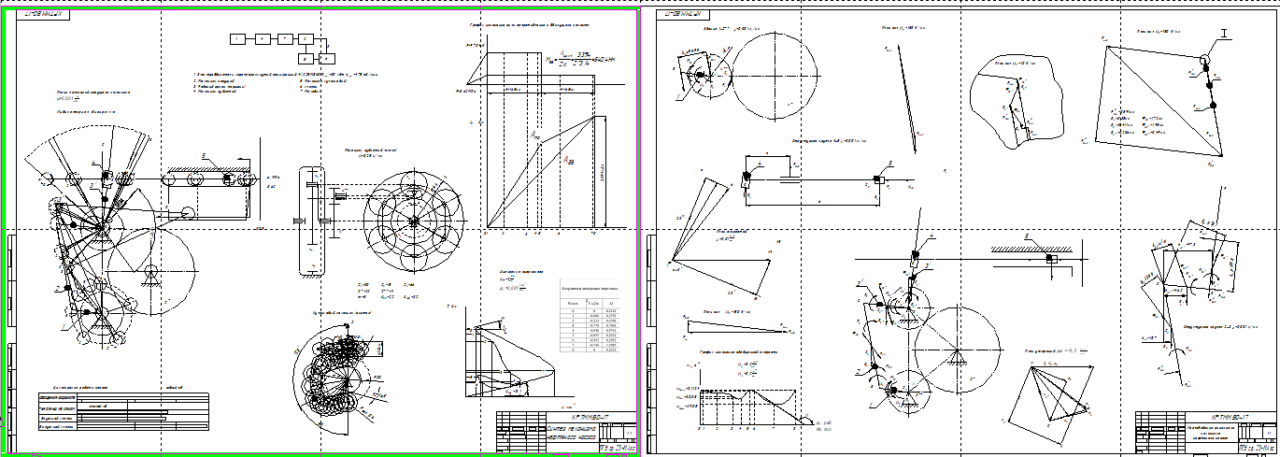

Проектирование и исследование схемы нефтяного насоса

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ
УЧРЕЖДЕНИЕ ОБРАЗОВАНИЯ «ПОЛОЦКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИМЕНИ ЕВФРОСИНИИ ПОЛОЦКОЙ»
Механико-технологический факультет
Кафедра автомобильного транспорта
КУРСОВАЯ РАБОТА
по дисциплине «Теория механизмов и машин»
модуля «Теоретическая механика и теория механизмов и машин»
на тему
« Проектирование и исследование схемы нефтяного насоса»
Вариант №17
, год 2025

Исходные данные

Рычажный механизм:
Диаметр ползуна S = 0,2 м.
Средняя скорость рабочего хода поршня Vp = 97,8 м/мин
Смещение оси цилиндра е = 0,1 м.
Радиус коромысла СD R = 0,105 м.
Длина кулисной части DF коромысла CD R’ = 0,21 м.
Угол наклона кулисы в в.м.т. φ_3^'=28°
Угол перекрытия  = 14
Максимальное давление рmax = 0,62 МПа
Коэффициент неравномерности вращения кривошипа δ=1/30

Зубчатая передача:
Планетарное передаточное отношение U1-H = 3,2
Число сателлитов в планетарной передаче К = 6
Число зубьев колес:
Z* = 22
Z** = 11
Модуль исходного контура m = 8 мм
Приведенный к водилу момент инерции трансмиссии J_H=0,78 кг⋅м^2

Кулачковый механизм:
Ход выпускного клапана h = 0,02 м.
Масса толкателя с роликом mТ = 0,15 кг.

Асинхронный электродвигатель (АЭД)
Синхронная частота вращения nс = 500 об/мин
Частота вращения nр = 475 об/мин
Момент инерции ротора Jр = 0,01 кг*м2
закон движения толкателя при удалении и возвращении - № 7 (трапециидальный)
СОДЕРЖАНИЕ
Введение. 4
1. Технико-экономическое обоснование выбора схемы нефтяного насоса. 5-7
2. Определение параметров схемы технологического оборудования. 8-23
2.1 . Синтез зубчатых механизмов. 8-9
2.2. Выбор и синтез несущего механизма. 9-11
2.3. Оценка энергопотребления насоса. 11-12
2.4. Синтез кулачкового механизма. 12-16
2.5. Динамический синтез. 16-23
2.5.1. Расчет массы и моментов инерции подвижных звеньев насоса. 16
2.5.2. Расчет приведенных моментов инерции. 17-23
2.5.3. Определение расхода материалов и энергии при запуске насоса. 23
3. ИССЛЕДОВАНИЕ СХЕМЫ HACOCA. 23
3.1 Исследование установившегося движения насоса. 23-24
3.2. Определение реакций в кинематических парах насоса. 24
3.2.1. Определение ускорений. 25-27
3.2.2. Расчет сил инерции. 27
3.2.3. Определение реакций в кинематических парах. 27-29
3.3 Определение мгновенного к.п.д. оценка интенсивности износа кинематических пар
. 29-30
4. КРАТКИЕ ВЫВОДЫ И РЕЗУЛЬТАТЫ. 31
СПИСОК ЛИТЕРАТУРЫ. 32
