Механизм щековой дробилки

Алтайский государственный аграрный университет
Кафедра механики и инженерной графики
Курсовой проект по дисциплине "Теория механизмов и машин"
На тему:"Механизм щековой дробилки"
Барнаул 2018

Исходные данные: Механизм щековой дробилки, loa=0.14,lbc=0.9,lbd=0.9,lab=0.15,

Компрессоры применяют для получения сжатого воздуха с избыточным давлением 0,1–1 МПа. Они служат для снабжения сжатым воздухом пневматического инструмента на промышленных и металлургических предприятиях, в горной промышленности, в двигателестроении, а так же для обеспечения сжатым воздухом тормозных систем на транспорте, пневматических систем управления.

Содержание
1. ВВЕДЕНИЕ. 3
2. СТРУКТУРНЫЙ И КИНЕМАТИЧЕСКИЙ АНАЛИЗ МЕХАНИЗМА 2Х СТУПЕНЧАТОГО ВОЗДУШНОГО КОМПРЕССОРА. 4
3. КИНЕМАТИЧЕСКИЙ АНАЛИЗ. 4
4. ПРОЕКТИРОВАНИЕ ПРОФИЛЯ КУЛАЧКА И ЗУБЧАТОГО МЕХАНИЗМА. 10
4.1. Проектирование профиля кулачка. 10
4.2. Проектирование зубчатого механизма. 13
5. КИНЕТОСТАТИЧЕСКОЕ ИССЛЕДОВАНИЕ ПЛОСКОГО МЕХАНИЗМА. 18
5.1. Силового расчет механизма в 5ом положении. 18
5.2. Силовой расчет механизма в 12ом положении. 24
6. РАСЧЕТ МАХОВИКА И ИССЛЕДОВАНИЕ ДВИЖЕНИЯ МЕХАНИЗМА. 29

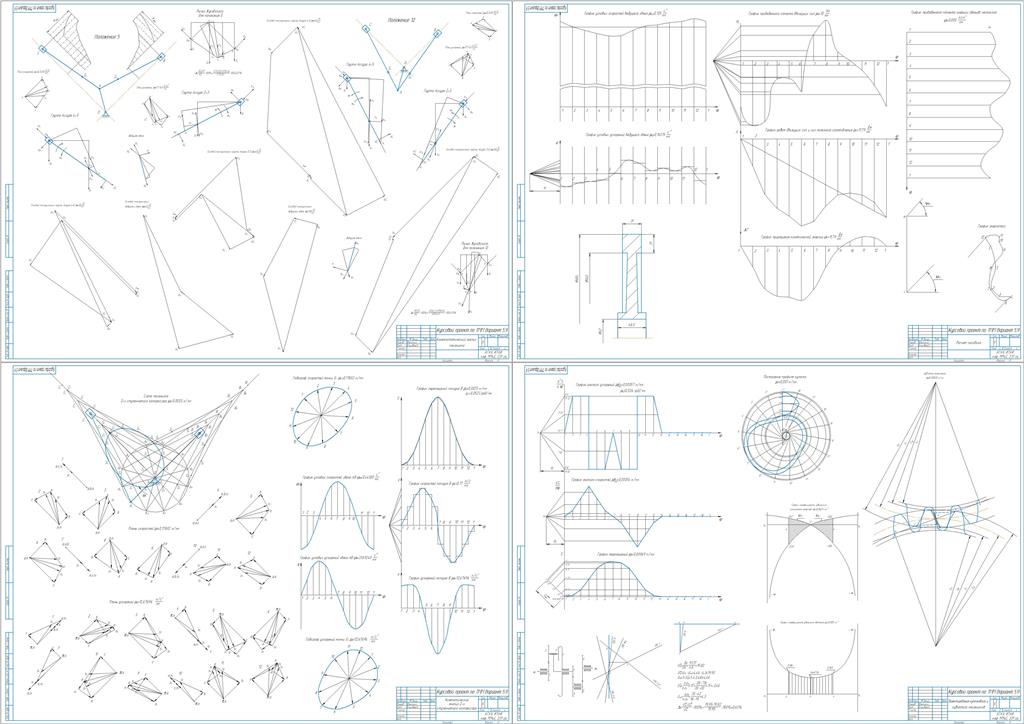

Состав: 4 листа с графической частью,ПЗ Язык документа

Софт: КОМПАС-3D V16

Сайт: www

Файлы:
list_1_Fenochkin_se.cdw
list_2_Fenochkin.cdw
list3_Fenochkin.cdw
list4_Fenochkin.cdw
Fenochkin.doc
