Конкурс асов 3D-моделирования

Механизмы зерноочистительных машин

Брестский государственный технический университет
Кафедра машиноведения
Курсовой проект по дисциплине "Теория машин и механизмов"
Тема: "Механизмы зерноочистительных машин"
Брест 2014

Содержание
1 Структурный анализ механизмов
1.1 Рычажный механизм
1.2 Зубчатый механизм
1.3 Кулачковый механизм
2 Динамический анализ рычажного механизма
2.1 Построение схемы механизма
2.2 Повернутые планы скоростей
2.3 Приведение внешних сил
2.4 Определение работ сил сопротивления Ас и движущих сил Адв и изменения кинетической энергии
2.5 Определение приведенного момента инерции механизма
2.6 Определение приведенного момента инерции маховика
2.7 Определение параметров маховика
3 Силовой анализ рычажного механизма
3.1 План ускорений
3.2 Определение сил и моментов инерции звеньев
3.3 Определение методом планов реакций в кинематических парах и
уравновешивающей силы
3.4 Определение уравновешивающей силы методом Жуковского

4 Расчет схемы планетарного редуктора эвольвентного зацепления
4.1 Числа зубьев в планетарной передаче
4.2 Геометрический расчет параметров зацепления
4.3 Вычерчивание зацепления
4.4 Определение коэффициента торцевого перекрытия теоретически и
графическим методом

5 Синтез кулачкового механизма
5.1 Построение графиков аналогов скоростей, ускорений и перемещений
5.2 Определение минимального радиуса кулачкаRmin
5.3 Профиль кулачка
Список использованной литературы

Исходные данные:
Звено lOA lAB=2хlAS2 lBC lBD x y
Длина
звена (м) 0,065 0,3 0,204 0,25 0,3 0,28
Длина звеньев на схеме (мм) 32,5 150 102 125 150 140
Частота вращения звена ОА - 250 об/с
Графическая часть содержит: силовой синтез рычажного механизма, динамический синтез рычажного механизма, синтез зубчатого механизма, синтез кулачкового механизма.
Курсовой проект содержит 4 листа формата А1, 35 страниц пояснительной записки.

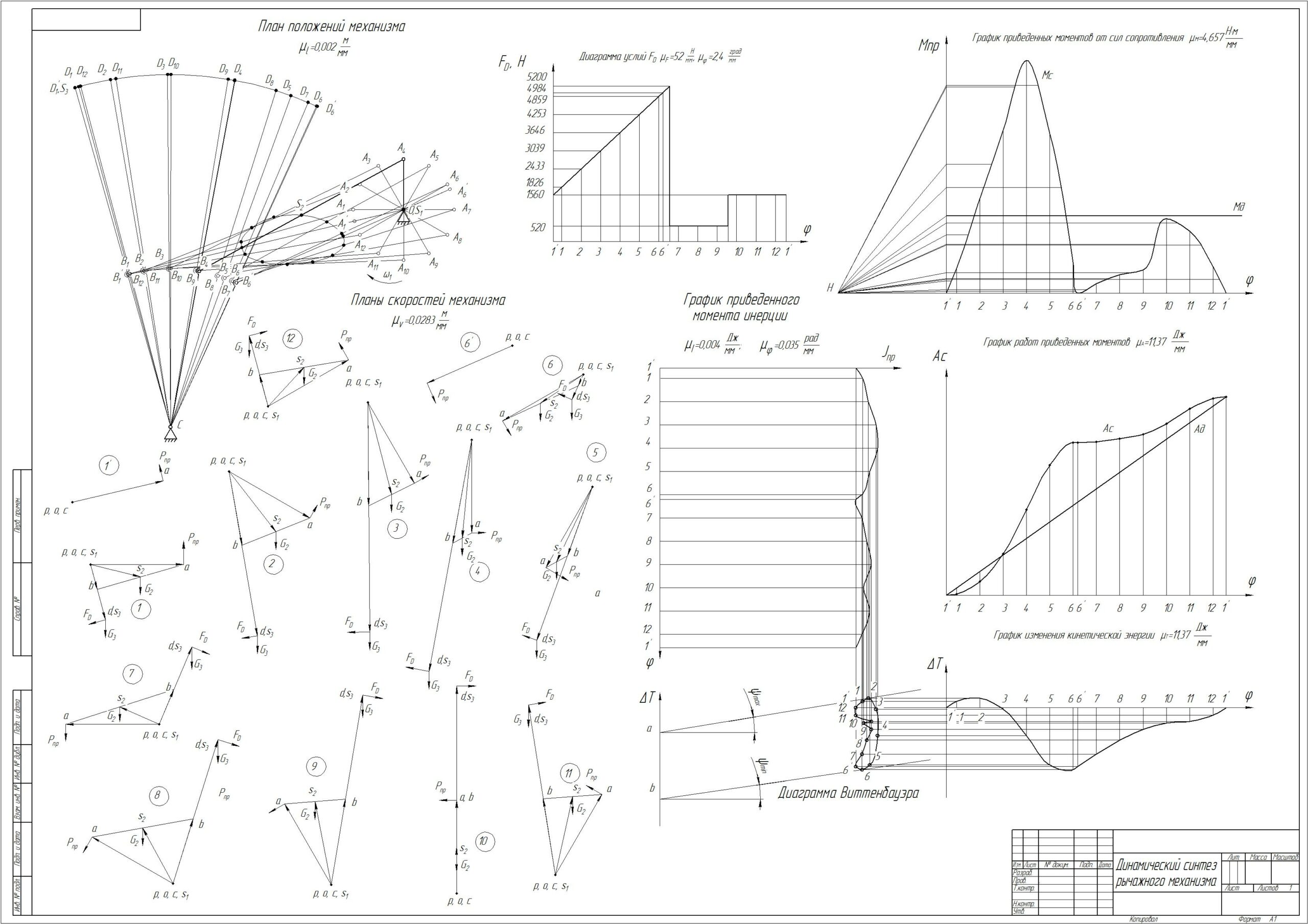

Состав: силовой синтез рычажного механизма, динамический синтез рычажного механизма, синтез зубчатого механизма, синтез кулачкового механизма, ПЗ Язык документа

Софт: КОМПАС-3D 13 SP1

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Теория механизмов и машин / Механизмы зерноочистительных машин

ПЗ.doc
Силовой синтез рычажного механизма.cdw
Динамический синтез рычажного механизма.cdw
Синтез зубчатого механизма.cdw
Синтез кулачкового механизма.cdw
