Разработка схемы технологического процесса зерноочистительной машины и определение параметров и режима работы ее решетной части

ФГБОУ ВПО Белгородская ГСХА
Кафедра машин и оборудования в агробизнесе
Курсовая работа по дисциплине "Сельскохозяйственные машины"
На тему: "Разработка схемы технологического процесса зерноочистительной машины и определение параметров и режима работы ее решетной части"
Белгород 2011

Исходные данные.
Физико-механические свойства зерна семян растений.
Длина:
amin просо = 1,8 мм amin житняк = 3,5 мм amin щирица = 1,8 мм;
аmax просо = 3,2 мм amax житняк = 6,8 мм amax щирица= 2,5 мм;
Ширина:
bmin просо = 1,2 мм bmin житняк = 0,9 мм bmin щирица = 0,7 мм;
bmax просо = 3,0 мм bmax житняк = 2,0 мм bmax щирица = 1,3 мм;
Толщина:
cmin просо = 1,0 мм cmin житняк = 0,7 мм cmin щирица = 0,4 мм;
cmax просо = 2,2 мм c max житняк = 1,3 мм cmax щирица= 1,0 мм.
Скорость витания:
ν просо = 2,5-9,5 м/с; ν житняк = 0,8-5,0 м/с ; ν щирица = 3,3-6,3 м/с
Плотность:
просо: 1,2-1,3 г/см3
житняк: 0,8-1,2 г/см3
щирица: 1,1-1,5г/см3

В данной работе разработана схема технологического процесса зерноочистительной машины, определены параметры и режимы работы ее решетной части.

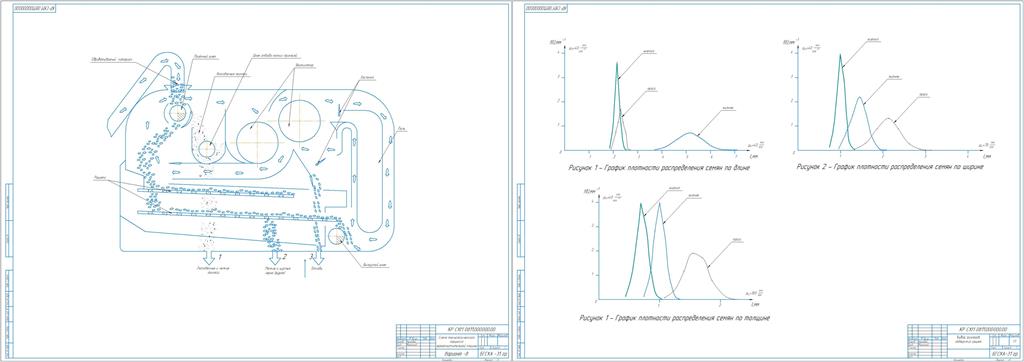

Графическая часть содержит схему технологического процесса зерноочистительной машины, графики распределения семян по длине, ширине и толщине для выбора решет.

Содержание
Исходные данные. 3
1. Обоснование схемы технологического процесса отчистки зерна и основных рабочих органов машины. 4
2.Расчет размерных характеристик семян основных культур и примесей. 5
3. Расчет набора решет и оценка качества сепарации заданной зерновой смеси. 11
4.Расчет размера решет, вентилятора. 13
4.1 Расчет размеров решет и обоснование кинематического режима их работы. 13
4.2 Расчет основных параметров вентилятора для воздушной очистки вороха. 14
5. Настройка на работу и основные регулировки зерноочистительной машины. 17
Литература. 18
