Проектирование и исследование механизмов ножниц для резки пруткового материала

1
0
74
2
0
100

МГТУ им. Н.Э. Баумана
Кафедра "Теория механизмов и машин"
Курсовой проект на тему " Проектирование и исследование механизмов ножниц для резки пруткового материала"
Москва 2023

Вариант 92Б
Исходные данные кинематического анализа: Loc=1.0м, Lcb=0.7м, Lck=0.2м, Las2/Lab=0.4;
Принятое звено АО=0.166м. Масштабный коэффициент длины 200 мм/м;
Силовой анализ рычажного механизма: G2=220кг G3=900кг;
Расчет эвольвентного зацепления: модуль зацепления m=10 мм, число зубьев колес Z1=13, Z2=21, n1=0.966c -1, n2= 1.56c -1.
Содержание:
1 Техническое задание 5
1.1 Назначение и принцип работы 5
1.2 Исходные данные 6
2 Определение закона движения 8
2.1 Определение размеров механизма 8
2.2 Определение передаточных функций 9
2.3 Приведение сил и масс 10
2.3.1 Построение графика силы сопротивления 11
2.3.2 Определение приведённого момента сил и суммарной работы 12
2.3.3 Определение приведённого момента инерции 14
2.4 Определение массы маховика 16
2.5 Определение угловой скорости начального звена и начальной кинетической энергии 16
3 Силовой расчёт механизма 18
3.1 Определение угловых ускорений и ускорений центров масс звеньев
механизма 18
3.2 Определение сил и моментов, действующих на звенья механизма 19
3.3 Определение реакций в кинематических парах механизма 20
4 Проектирование зубчатой передачи и планетарного механизма 22
4.1 Выбор коэффициентов смещения 22
4.2 Построение профиля зуба, изготовляемого реечным инструментом и перекатыванием касательной 24
4.3 Построение проектируемой зубчатой передачи 25
4.4 Проектирование планетарного зубчатого механизма 26
4.4.1 Определение передаточного отношения планетарного однорядного редуктора 27
4.4.2 Подбор чисел зубьев 27
4.4.3 Условие соосности 27
4.4.4 Условие отсутствия подрезания и заклинивания при внутреннем зацеплении 27
4.4.5 Условие соседства 28
4.4.6 Условие сборки 28
5 Проектирование кулачкового механизма 29
5.1 Построение кинематических диаграмм 29
5.2 Получение радиуса центрового профиля кулачка 29
5.3 Построение профиля кулачка 29
5.4 Построение диаграммы угла давления 30
6 Заключение 31
7 Список литературы 33
8 Приложение 1
9 Приложение 2
10 Приложение 3
11 Приложение 4



Дата
25.07.2024
Язык
Русский
Состав

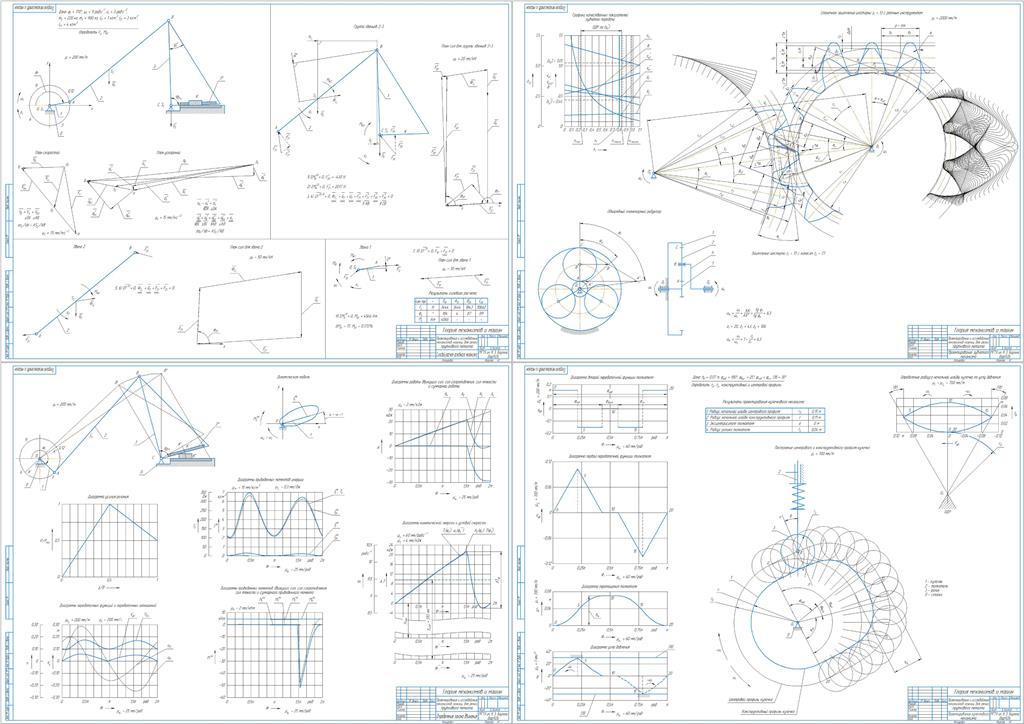

Определение закона движения, силовой расчёт основного механизма, проектирование зубчатого механизма, проектирование кулачкового механизма
Софт
КОМПАС-3D 22 Как открыть?
Содержимое архива
  • Лист1.cdw
  • Лист2.cdw
  • Лист3.cdw
  • Лист4.cdw
  • Приложение1.xmcd
  • Приложение2.xmcd
  • Приложение3.pas
  • Приложение4.xmcd
  • РПЗ со всеми приложениями.pdf
  • РПЗ.docx
