Проектирование и исследование механизмов установки для укладки арматурной проволоки на конвейер

Московский государственный технический университет им. Н.Э.Баумана
Кафедра Подьемно-транспортные системы
Курсовой проект по дисциплине " Теория механизмов и машин"
На тему:"Проектирование и исследование механизмов установки для укладки арматурной проволоки на конвейер"
Москва 2014

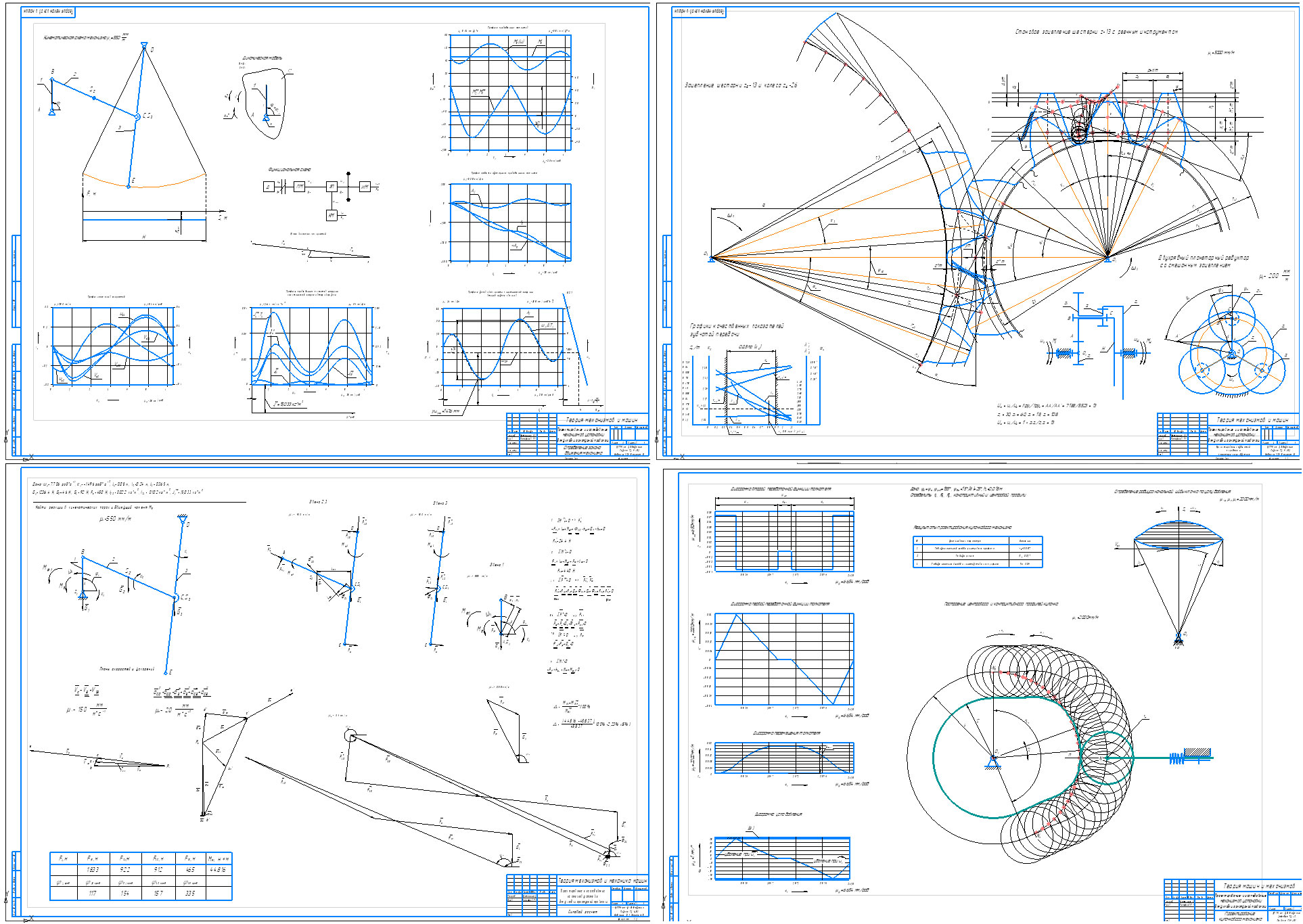

Расчетно-пояснительная записка к курсовому проекту “Проектирование и исследование механизмов установки для укладки арматурной проволоки на конвейер ” содержит 49 страницы машинописного текста, 18 рисунков, 4 таблицы; курсовой проект выполнен на 4 листах формата А1.
Исходные данные:
Ширина укладки проволоки Н=0,32 м
Угол поворота коромысла 3 β=52 град
Коэффициент измерения средней скорости коромысла kω=1,0
Средняя скорость укладки проволоки (υE)ср=0,8 м/с
Массы звеньев 3 и 2 m3=2m2 =9,2кг
Усилие необходимое для укладки проволоки F=450 Н
Момент инерции зубчатых колес, приведенный к валу кривошипа 1 Iзбпр=3,8 Кг·м2
Угловая координата кривошипа 1 (для силового расчета механизма) φ1=90 град
Придаточное отношение планетарного редуктора U1h=13
Число зубьев колес z5=z7=13, z6=z8= 26
Ход толкателя кулачкового механизма hn=0,018 м
Угол рабочего профиля кулачка δp=155 град
Угол дальнего стояния толкателя Φдс=15 град

В расчетно-пояснительную записку входят следующие разделы

1.Проектирование основного механизма и определение закона движения
2.Силовой расчет механизма
3. Проектирование зубчатых передач планетарного редуктора
4. Проектирование кулачкового механизма.
