Проектирование и исследование механизмов вытяжного пресса вар.1.8

Ивановский государственный химико-технологический университет
Кафедра технологический машин и оборудования
Курсовая работа по дисциплине "Теория машин и механизмов"
На тему: "ПРОЕКТИРОВАНИЕ И ИССЛЕДОВАНИЕ МЕХАНИЗМОВ ВЫТЯЖНОГО ПРЕССА"
Иваново 2019

Размеры звеньев рычажного механизма: lOA=0,09 м; lAВ=2 lAS2=0,36 м; lВC=0,33 м; lСD=2 lСS3=0,47 м; lDF=0,12 м; a=0,17 м; b=0,32 м; c=0,45 м.
Частота вращения кривошипа 1: n1=70 об/мин.

Вытяжной пресс – машина для обработки давлением, рабочие части которой оказывают неударное (статическое) воздействие на материал. Этот пресс чаще всего применяют для холодной штамповки металлов, пластических масс, глины, извести, керамических масс, для получения брикетов и т.д.
Кривошипный механизм простого действия изображен на рис.1.1. Пуансон 5, движущийся возвратно-поступательно, взаимодействует с матрицей, устанавливаемой на столе.
Курсовая работа содержит пояснительную записку объемом 19 стр. машинописного текста и графическую часть, состоящую из двух листов формата А1.
Проведены проектирование, структурный и кинематический анализ рычажного механизма для одного из его положение с определением уравновешивающей силы методом планов сил и методом Жуковского.

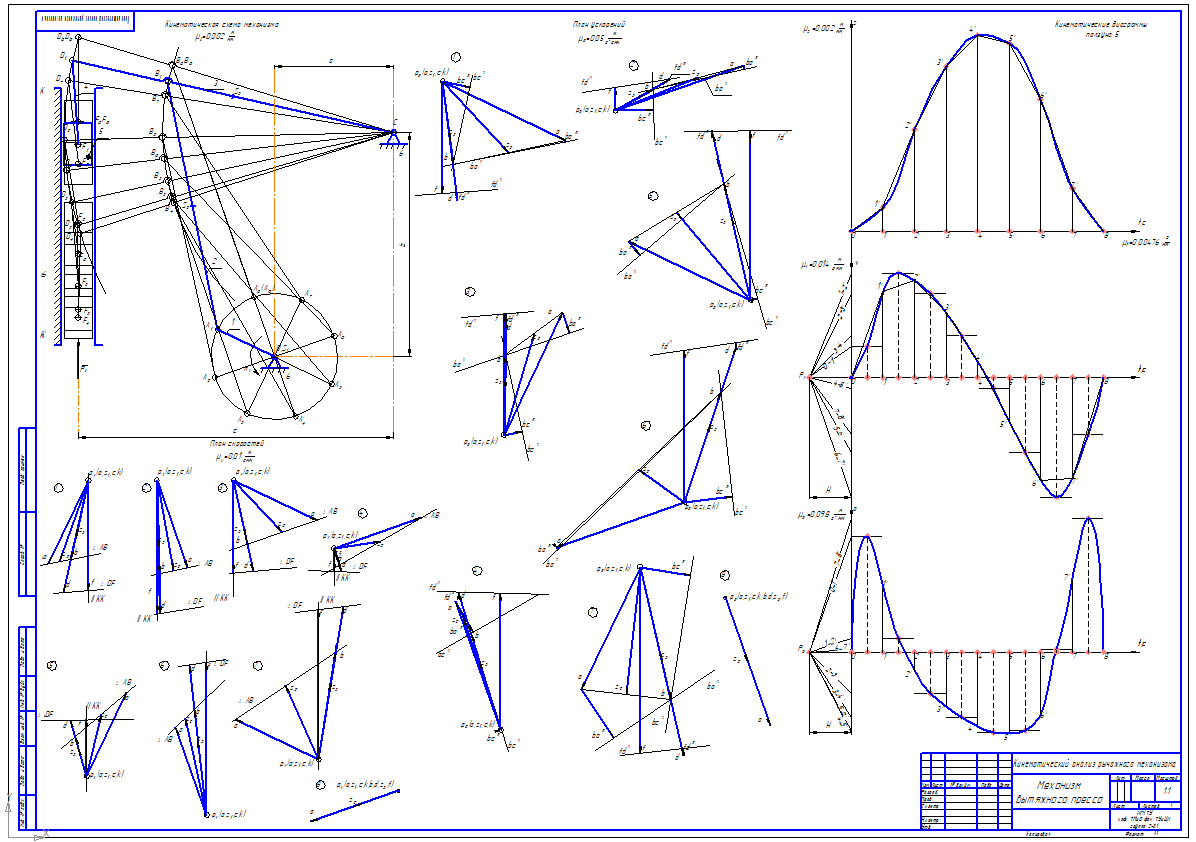

Состав: Кинематическая схема, план скоростей, план ускорений, кинематические диаграммы, группы Ассура, рычаг Жуковского,пояснительная записка. Язык документа

Софт: КОМПАС-3D V12

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Теория механизмов и машин / Проектирование и исследование механизмов вытяжного пресса вар.1.8

курсач2.cdw
записка.docx
курсач.cdw
