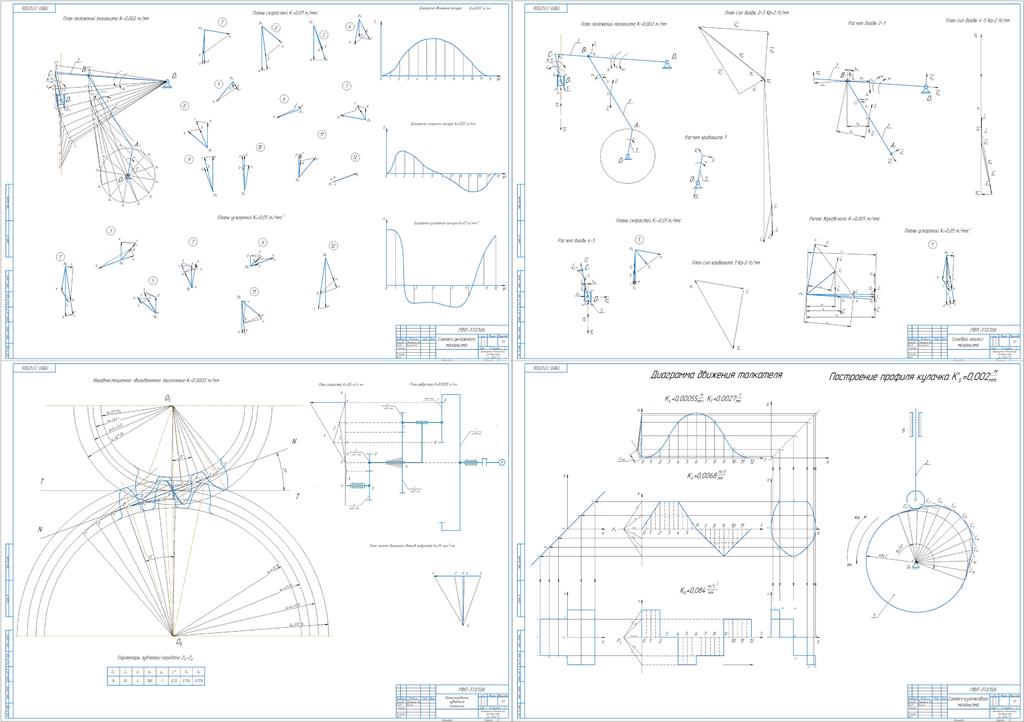

Синтез и анализ механизма вытяжного пресса

БРУ,Основы проектирования машин,ТММ,КП на тему: Механизм вытяжного пресса, Могилев 2019

Размеры звеньев:
lO1A = 90 мм; lAB = 280 мм; lO2B = 260 мм; lO2С = 370 мм; lСD = 90 мм;
x1=130 мм; x2 =350 мм; у =370 мм;
Частота вращения кривошипа: nкр= 45 мин -1;

Содержание
Введение…………………………………………………………………………...……3
1 Кинематический анализ и синтез механизма 4
1.1 Структурный анализ механизма 4
1.2 Определение недостающих размеров звеньев 6
1.3 Построение планов положений механизма 6
1.4 Построение планов скоростей механизма 6
1.5 Построение планов ускорений механизма 7
1.6 Решение задачи кинематики на ЭВМ 9
1.7 Определение угловых скоростей и ускорений для первого положения механизма
1.8 Определение скоростей и ускорений центров масс
1.9 Динамический анализ и синтез механизма
2 Силовой анализ механизма 11
2.1 Определение сил тяжести и сил инерции звеньев 11
2.2 Силовой расчёт диады 4-5 12
2.3 Силовой расчёт диады 2-3 13
2.4 Силовой расчёт кривошипа 14
2.5 Определение уравновешивающей силы с помощью рычага Жуковского 15
2.6 Определение угловых скоростей в кинематических парах 15
2.7 Определение кинетической энергии механизма 16
2.8 Расчет приведенного момента инерции
3 Расчет и проектирование зубчатого механизма 18
3.1 Расчет геометрический параметров и построение картины эвольвентного зацепления 18
3.2 Синтез и анализ комбинированного зубчатого механизма 22
3.3 Построение плана скоростей 23
3.4 Построение плана частот вращения 23
4 Расчет и проектирование кулачкового механизма……………………………...25
4.1Определение масштабных коэффициентов и построение графиков…………25
4.2 Определение минимального радиуса кулачка………………………………...26
4.3 Построение профиля кулачка…………………………………………………..27
Заключение…………………………………………………………………….……28
Список литературы 29
