Механизм пресса. Анализ механизма

Уральский федеральный университет имени первого Президента России Б.Н. Ельцина
Механико-машиностроительный институт
Кафедра Детали машин
Курсовой проект по дисциплине "Теория механизмов и машин"
На тему: "Анализ механизма пресса"
Екатеринбург 2015

Исходные данные: Длина кривошипа ОА=0,13 м; Длина звена АВ=0,7 м; Длина кулисы О2В=1,5 м; Длина О2С=1,33 м; Длина звена CD=1 м; а=1 м, b=0.5 м; Масса кривошипа ОА=50кг; Масса звена АВ=104 кг; Масса кулисы О2В=260 кг; Масса звена DC=170 кг; Масса ползуна D=300кг; Угловая скорость вращения ОА=16 рад/мин; Моменты инерции звеньев относительно их центров тяжести= IS1=0,04, IS2=20, IS3=30, IS4=18 кг*м2; Числа зубьев зубчатых колес Z1/Z2=11/18; Модуль зубчатых колес m=16 мм; Технологическое усилие, действующее на ползуне при холостом движении ползуна усилие равно Q=35000 Н; Угол зацепления α=20
Содержание:
1. Структурный анализ механизма
2. Кинематический анализ механизма методом построения планов скоростей и ускорений
3. Силовой анализ механизма
4. Синтез эвольвентного зубчатого зацепления
5. Синтез кулачкового механизма
6. Динамический расчет механизма
Заключение
Список литературы

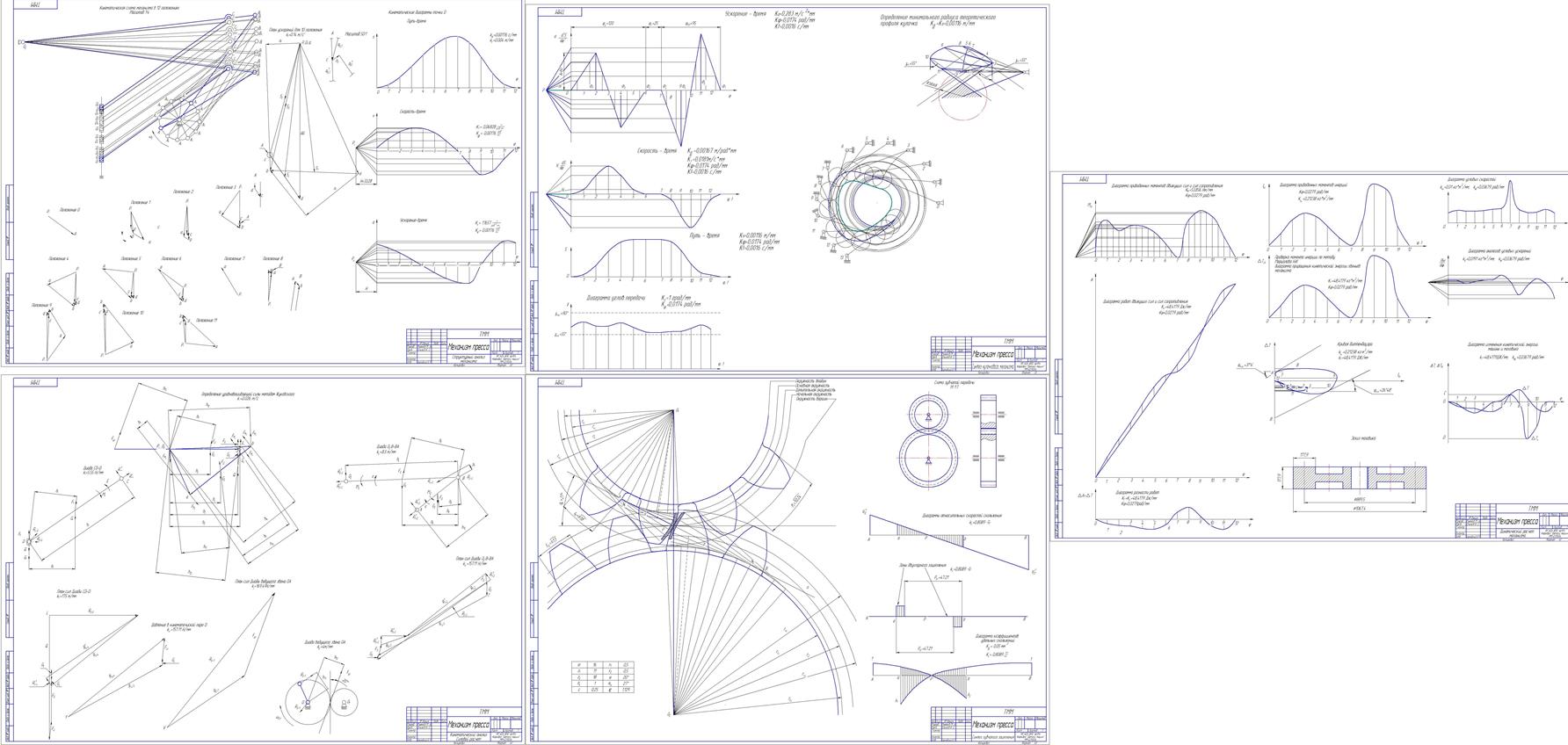

Состав: 1 лист-Структурный анализ механизма; 2 лист- Кинематический анализ, силовой расчет; 3 лист- Синтез зубчатого зацепления; 4 лист- Синтез кулачкового механизма; 5 лист- Динамический расчет механизма Язык документа
