Структурный, кинематический, кинетостатичний, энергетический анализ рычажного механизма пресса. Синтез рычажного механизма пресса, зубчатого зацепления и механизма привода, кулачкового механизма.

Запорожский национальный технический университет
Кафедра механика
Курсовой проект по дисциплине "Теория механизмов и машин"
На тему: "Структурный, кинематический, кинетостатический, энергетический анализ рычажного механизма пресса. Синтез рычажного механизма пресса, зубчатого зацепления и механизма привода, кулачкового механизма."
Запорожье 2015

ПО: 48 с., 7 рис., 10 табл., 4 приложения, 14 источников.
Объект исследования - механизм привода пресса, его планетарной редуктор с открытой зубчатой передачей и кулачковый механизм с колебательным толкателем.
Цель работы - синтез и анализ механизма привода пресса.
В проекте решены следующие задачи:
 выполнен структурный анализ механизма;
 сделанной синтез рычажного механизма;
 определены основные кинематические и динамические характеристики механизма, момент инерции маховика и действительный закон движения звена сведения в виде его угловой скорости и углового ускорения;
 найдены реакции в кинематических парах и уравновешивающие сила;
 создан синтез зубчатой передачи, планетарного редуктора;
 выполнен синтез кулачкового механизма с колебательным толкателем.
Методы исследования - графический, графоаналитических и аналитический. Аналитические методы выполнены также с помощью ЭВМ. Кинетостатичне исследования методами, перечисленными выше, и методом Жуковского. Синтез зубчатой передачи и кулачкового механизма выполнена графическим и аналитическим методами.
ВИДЫ скоростей, СИЛА И МОМЕНТ СИЛЫ ИНЕРЦИИ, ЗАВЕДЕНИЯ СИЛА, СВОДНЫЙ МОМЕНТ СИЛЫ, СВОДНЫЙ МОМЕНТ ИНЕРЦИИ, маховик, МОДУЛЬ, коэффициент перекрытия, значение уровня СКОЛЬЖЕНИЯ, КУЛАЧОК, ТОЛКАТЕЛЬ, УГОЛ ДАВЛЕНИЯ, фазовые диаграммы.
Работа выполнена на кафедре "Механика" Запорожского национального технического университета.

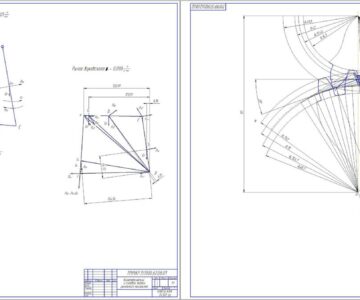

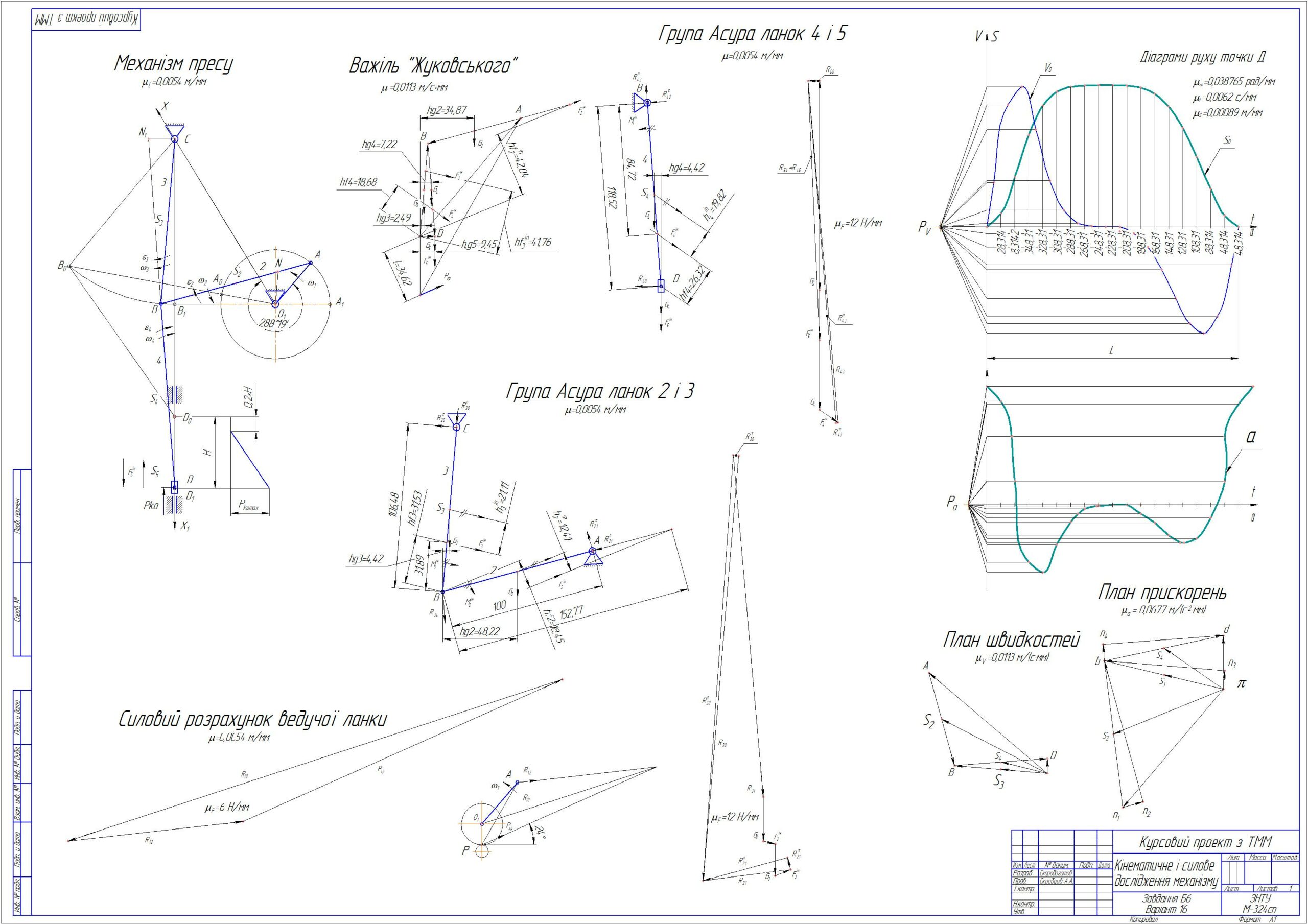

Состав: Синтез кулачкового механизма, синтез зубчатого зацепления, Кинематическое и силовое исследования механизма, ПЗ Язык документа

Софт: КОМПАС-3D 15.1

Файлы:

Каталог / Машиностроение и механика / Теория механизмов и машин / Структурный, кинематический, кинетостатичний, энергетический анализ рычажного механизма пресса. Синтез рычажного механизма пресса, зубчатого зацепления и механизма привода, кулачкового механизма.

ТММ Курсовой/
ТММ Курсовой/Кинематическое и силовое исследования механизма.cdw
ТММ Курсовой/ПЗ.docx
ТММ Курсовой/синтез зубчатого зацепления.cdw
ТММ Курсовой/синтез кулачкового.cdw
