НИ ТПУ
Инженерная школа новых производственных технологий
Курсовая работа по ТЕОРИИ МЕХАНИЗМОВ И МАШИН
Тема: "Зубчато-рычажный механизм, Синтез кулачкового механизма, Синтез зубчатого механизма"
Томск 2018

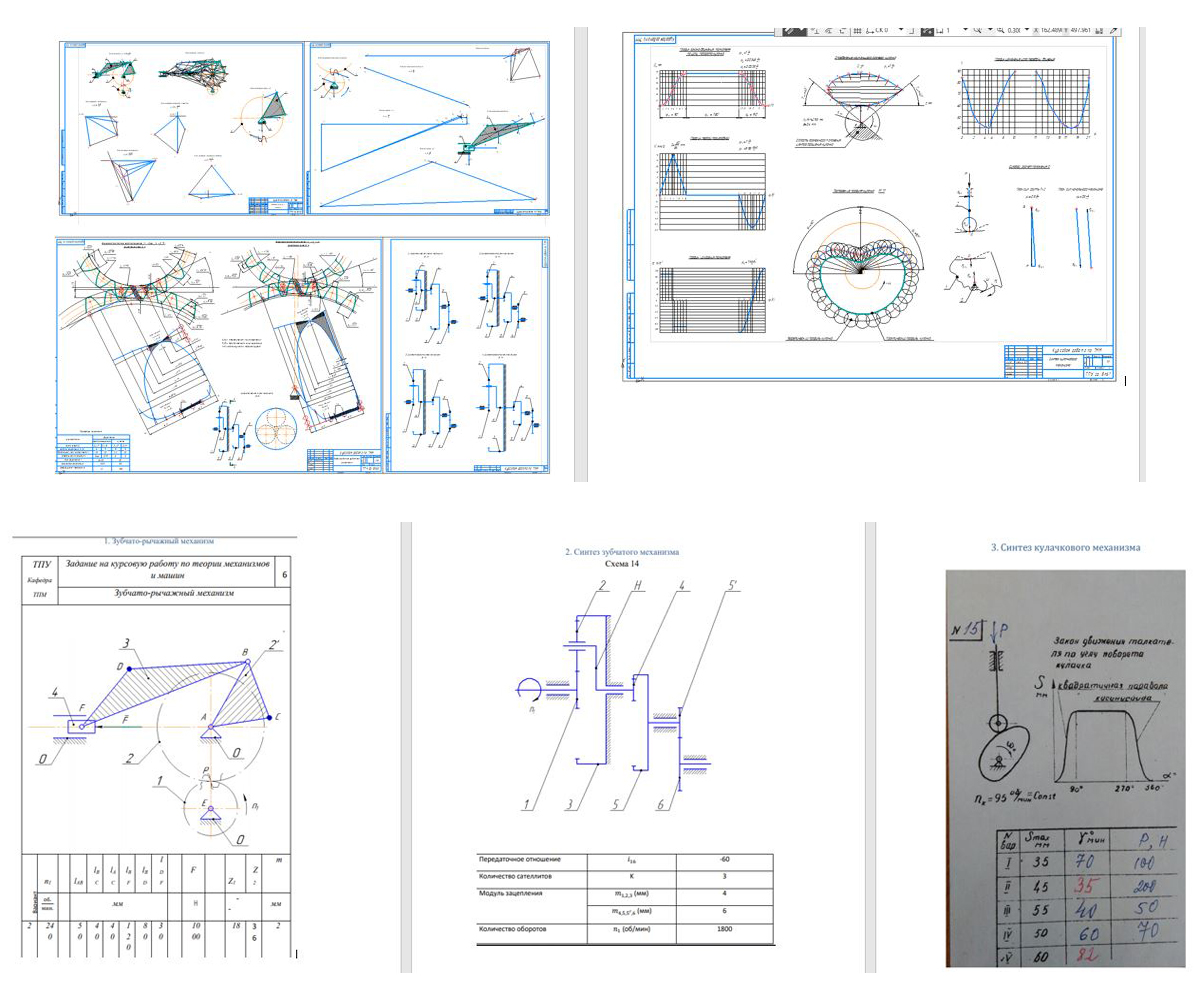

Зубчато-рычажный механизм
n1 = 240 об/мин
Lab = 50 Lbc=40мм Lac=40 мм Lbf=120 мм Lbd=80 мм Ldf=30 мм F=1000 H z1=18 z2=36 m=2
//--------
Синтез зубчатого механизма:
Передаточное отношение i(16)= -60
Количество сателлитов K=3
Модуль зацепления m(1,2,3) = 4; m(4,5,5',6) = 6
Количество оборотов n1= 1800
//----------
Синтез кулачкового механизма
Сила Р(Н) = 200
Угол y(гр. мин) = 35
Smax =45
n = 95 об/мин = const
Закон движения - смотрите картинку.

Оглавление
1. ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ 3
1.1. СТРУКТУРНЫЙ АНАЛИЗ МЕХАНИЗМА 4
1.2. КИНЕМАТИЧЕСКИЙ АНАЛИЗ МЕХАНИЗМА 8
1.3. СИЛОВОЙ РАСЧЕТ МЕХАНИЗМА 16
1.4. РЫЧАГ ЖУКОВСКОГО 21
2. СИНТЕЗ ЗУБЧАТОГО МЕХАНИЗМА 22
2.1. ПЕРЕДАТОЧНОЕ ОТНОШЕНИЕ 23
2.2. ГЕОМЕТРИЧЕСКИЙ РАСЧЕТ ВНЕШНЕГО ЭВОЛЬВЕНТНОГО ЗАЦЕПЛЕНИЯ 26
2.3. КАЧЕСТВЕННЫЕ ПОКАЗАТЕЛИ ЗАЦЕПЛЕНИЯ 29
3. СИНТЕЗ КУЛАЧКОВОГО МЕХАНИЗМА 30
3.1. ПОСТРОЕНИЕ ГРАФИКОВ 31
3.2. ОПРЕДЕЛЕНИЕ РАЗМЕРОВ КYЛАЧКА 32
3.3. ПОСТРОЕНИЕ ПРОФИЛЯ КYЛАЧКА 32
3.4. СИЛОВОЙ РАСЧЕТ 32

Состав: Зубчато-рычажный механизм (СБ), Синтез зубчатого механизма(СБ), Синтез кулачкового механизма (СБ), ПЗ Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Машиностроение и механика / Теория механизмов и машин / Зубчато-рычажный механизм, Синтез кулачкового механизма, синтез зубчатого механизма

Механизм.mp4
Петренко-2ТМ — .docx
Generalnoe_uravnenie.xmcd
Petrenko_01.cdw
Petrenko_02.cdw
Petrenko_03.cdw
