"Синтез зубчатого механизма"

ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра теоретической и прикладной механики
Курсовой проект по дисциплине "теория механизмов и машин"
На Тему "Синтез зубчатого механизма"
Томск 2014

Целью данной работы является приобретение навыков в подборе чисел зубьев планетарного механизма, геометрического расчета зубчатого эвольвентного зацепления, кинематического исследования зубчатого механизма

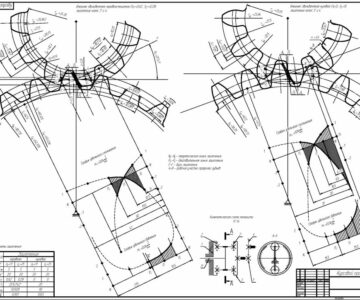

Графическая часть содержит чертеж зацепления эвольвентных зубчатых колес, нарезанных со смещением и без.
Графическая часть содержит 1 лист формата А1, 11 страниц пояснительной записки, содержащей 1 рисунок и 4 таблицы.
Техническая характеристика:
Передаточное число U1.5 = 50
Число сателлитов k = 2-3
Модули зацепления m1,2,4’,5 =2,5 мм
m2’,3,4 =2 мм
Частота вращения ведущего звена n = 900 об/мин

Состав: чертеж, пояснительная записка Язык документа

Софт: КОМПАС-3D 15,1

Файлы:
зубчатый13.cdw
зубья.doc
