Синтез зубчатого зацепления ДГМА

Донбаська державна машинобудівна академія
Кафедра ОПМ
Курсовой проект по дисциплине ТММ"
На тему : Синтез зубчатого зацепления
Краматорск 2016 г

Введение
Пилонасекательная машина предназначена для изготовления полотен пил путем вырубки впадин между зубьями с автоматическим силовым перемещением обрабатываемой заготовки.
Привод исполнительного механизма машины осуществляется от электродвигателя через планетарный редуктор (Z_1-Z_2,Z_3-Z_4) и цилиндри-ческую зубчатую передачу (Z_5-Z_6). Вращательное движение кривошипа 1 преобразуется посредством шатуна 2 и кулисы 3 с перемещающимся по ней камнем 4, в прямолинейное возвратно-поступательное движение ползуна 5 с инструментом для высечки.
Во время рабочего хода механизма происходит штамповка (высечка) полотна пилы, и во время холостого хода заданное перемещение (линейное или угловое, в зависимости от типа изготавливаемого полотна)и фиксация изделия с помощью кулачкового механизма, приводимого в движение от выходного вала редуктора через цилиндрическую зубчатую передачу Z_5-Z_6.
В работе выполнены:

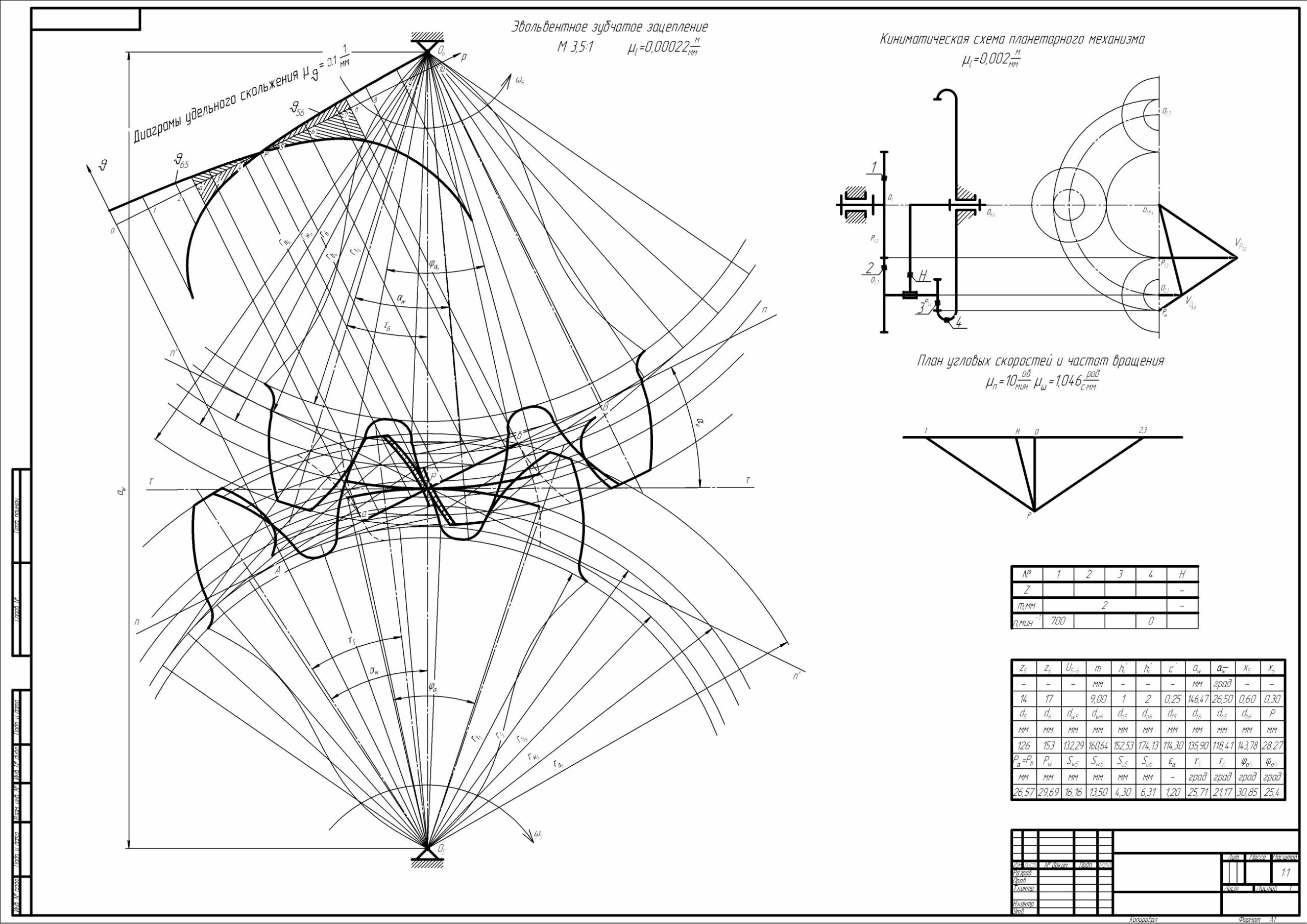

с помощь ПЭВМ выполнен расчет геометрических параметров и качественных показателей ступеней зубчатого редуктора, выполнен синтез зубчатого передаточного механизма;
графически получен рабочий профиль кулачка , кулачкового меха-низма с плоским поступательно движущимся толкателем.
