Анализ и синтез технологической машины см. исходные данные

Гомельский государственный технический университет имени П.О.Сухого
Кафедра «Механика»
КУРСОВАЯ РАБОТА
по дисциплине: «Теория механизмов и машин»
на тему: «Анализ и синтез технологической машины»

год 2024

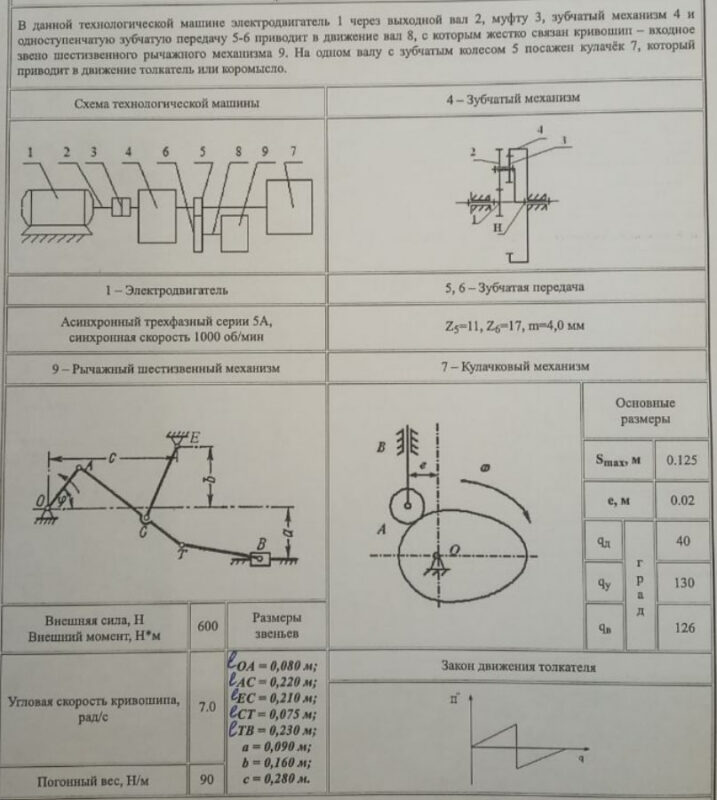

Исходные данные для кинематического анализа механизма:
OA=0,080 м;
AC=0,22 м;
EC=0,21 м;
CT=0,075 м;
TB=0,23 м;
a=0,09 м;
b=0,16 м;
c=0,28 м;
Погонный вес = 90 Н/м;
Угловая скорость кривошипа = 7 рад/с;
Внешний момент = 600 Н*м;

Исходные данные для синтез кулачкового механизма:
Smax=0,125 м - Максимальное перемещение толкателя.
e = 0,02 м –эксцентриситет.
фазовые углы поворота кулачка:
φ_уд=130^∘ - фаза удаления.
φ_В=126^∘ - фаза возврата.
φ_ДС=40^∘ - фаза дальнего стояния.

Исходные данные для зубчатого зацепления:
Z1=11; Z2=17; m=3мм.
В данном курсовом проекте производится расчет основных узлов металлорежущих станков и их составляющих.

ВВЕДЕНИЕ 5
1. СТРУКТУРНЫЙ И КИНЕМАТИЧЕСКИЙ АНАЛИЗ ПЛОСКОГО РЫЧАЖНОГО МЕХАНИЗМА 6
1.1 Структурный анализ 6
2 КИНЕМАТИЧЕСКИЙ АНАЛИЗ 8
2.1 Построение плана положений 8
2.2 Построение планов скоростей 8
2.3 Построение плана ускорений 11

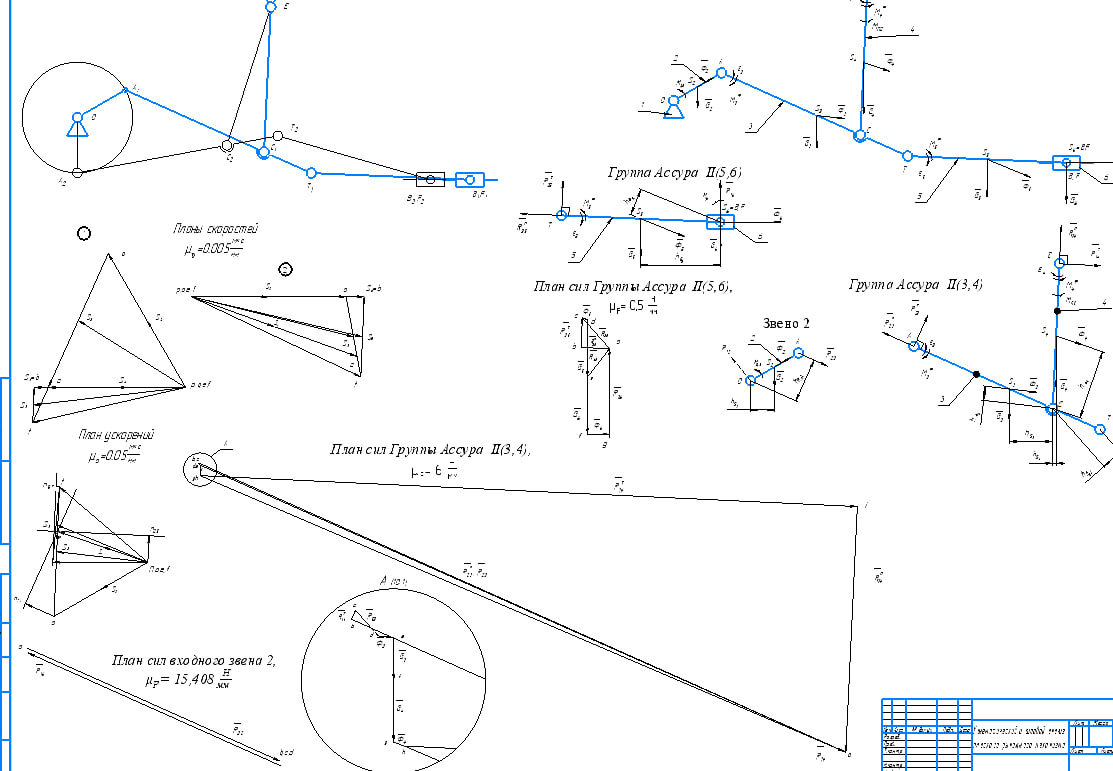

3 СИЛОВОЙ АНАЛИЗ МЕХАНИЗМА 13
3.1. Построение картины силового нагружения 13
3.2. Силовой расчёт группы Ассура Ⅱ (5,6) 15
3.3. Силовой расчёт группы Ассура Ⅱ (3,4) 16
3.4. Силовой расчёт звена 2 18

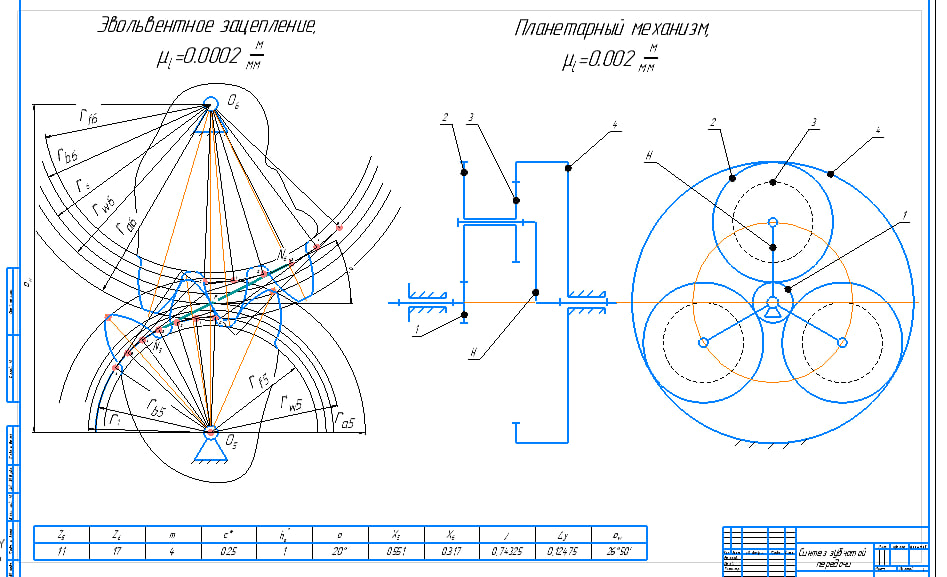

4 СИНТЕЗ ЗУБЧАТЫХ МЕХАНИЗМОВ 20
4.1 Построение картины эвольвентного зацепления. 20
4.2 Синтез планетарного механизма 22

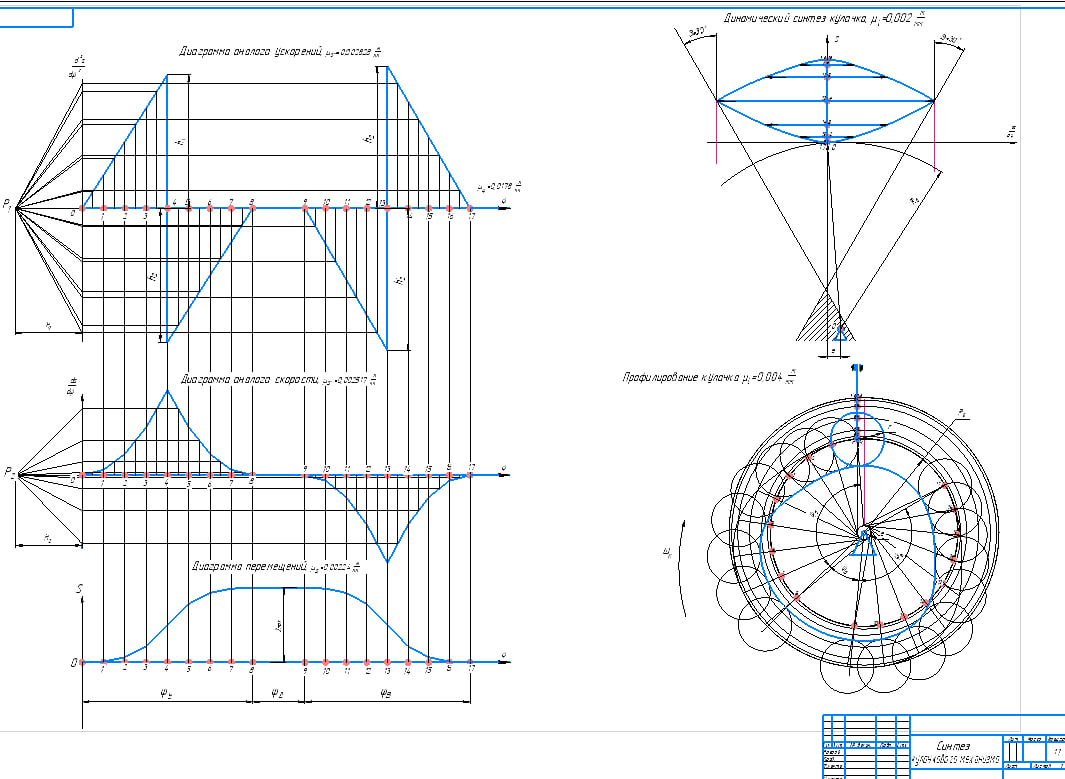

5 СИНТЕЗ КУЛАЧКОВОГО МЕХАНИЗМА 28
5.1 Построение кинематических диаграмм движения 28
5.2 Динамический синтез кулачка 31
5.3 Профилирование кулачка 31
ЗАКЛЮЧЕНИЕ 32
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 33
