Анализ и синтез механизмов технологического оборудования машиностроения

Пензенский государственный технологический университет
Кафедра технологии машиностроения
Курсовой проект на тему:"Анализ и синтез механизмов технологического оборудования машиностроения"
Пенза 2017

Исходные данные:
Длина кривошипа: OA = 0,12 [м];
Длина шатуна: АВ = 0,4 [м];
Длина коромысла: CD = 0,7 [м];
CB = 0,7/1,5 = 0,467 [м];
b = 0,12 [м];
x = 0,4 [м];
у1 = 0,43/1,5 = 0,287 [м];
у2 = 0,43 [м].
Угловая скорость двигателя: ωd = 285 .
Массы звеньев:
m2 = 6 [кг];
m3 = 20 [кг];
m5 = 40 [кг].
Моменты инерции звеньев:
Сила полезного сопротивления Fc=2,0 [кН].
Числа зубьев зубчатых колес: Z1= 14, Z2= 21,
Модуль зубчатой передачи: m = 3 [мм].
В данной работе выполнены структурный , кинематический, силовой (кинетостатический) расчёты рычажного механизма грохота.
Выполнен расчёт геометрических параметров зацепления пары прямозубых эвольвентных цилиндрических зубчатых колёс при условии отсутствия подреза ножки зуба, расчет передаточного отношения сложного зубчатого механизма.
Графическая часть содержит кинематический анализ,кинетостатический анализ,синтез зубчатого зацепления
Содержание:
Введение
1. Структурное и кинематическое исследование механизма
2. Силовой (кинетостатический) расчет механизма
3. Синтез внутреннего зубчатого зацепления
Заключение
Используемая литература

Состав: Пояснительная записка,кинематический анализ,кинетостатический анализ,расчет зубчатого зацепления Язык документа

Софт: КОМПАС-3D 16

Каталог / Машиностроение и механика / Теория механизмов и машин / Анализ и синтез механизмов технологического оборудования машиностроения

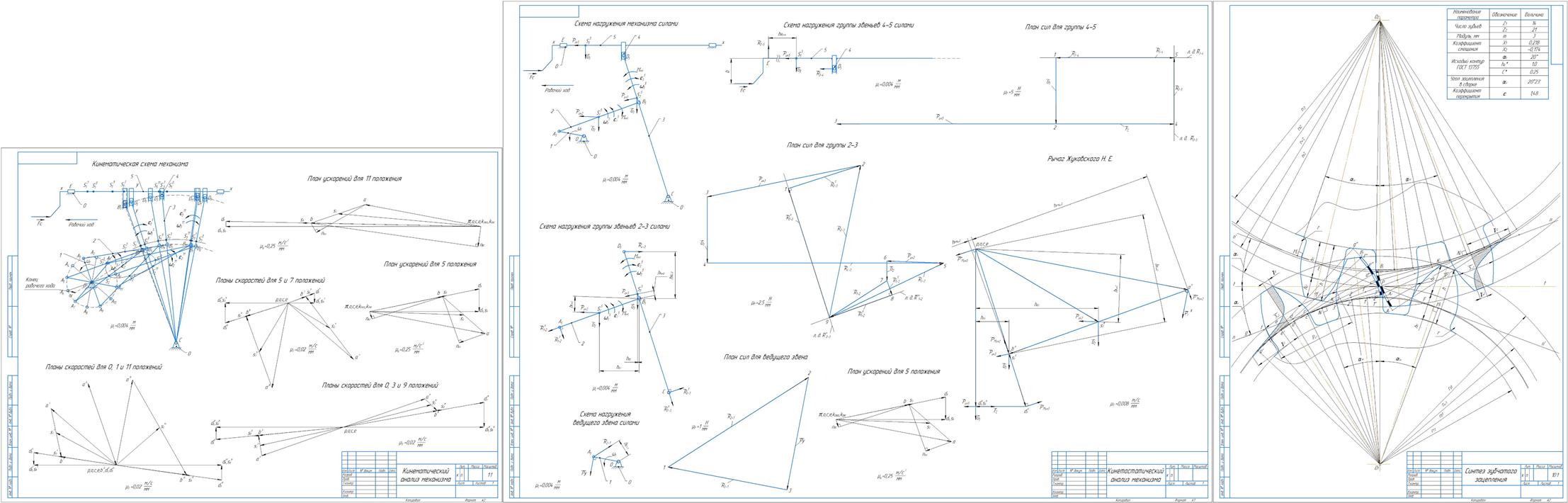

Просмотр файлов
кинетостатический анализ.cdw
синтез зубчатого зацепления.cdw
кинематический анализ.cdw
пояснительная записка.docx
