КОМПАС 3D 18

Анализ рычажного механизма

Белорусская Государственная Сельскохозяйственная Академия
кафедра технология металлов и инженерной графики
Теория Механизмов и Машин
Расчёт зубодолбёжного станка и привода к нему
Горки 2014

Курс теории механизмов и машин рассматривает общие методы исследования и проектирования и является общетехнической дисциплиной, формирует знание инженеров по конструированию, изготовлению и эксплуатации машин. Общие методы синтеза механизмов позволяют будущему инженеру определять многие параметры проектируемых механизмов и машин. Даёт основы для подготовки инженеров-механиков по технологии изготовления и эксплуатации машин. Знание видов механизмов, их кинематических и динамических свойств, методов их синтеза, даёт возможность инженеру ориентироваться не только в принципах работы, но и в их технологической взаимосвязи на производстве. Курс теории механизмов и машин является основой для изучения последующих дисциплин.
СТРУКТУРНЫЙ АНАЛИЗ РЫЧАЖНОГО МЕХАНИЗМА
ВВЕДЕНИЕ 7
1 СТРУКТУРНЫЙ АНАЛИЗ РЫЧАЖНОГО МЕХАНИЗМА
2 КИНЕМАТИЧЕСКИЙ АНАЛИЗ МЕХАНИЗМА
2.1 Построение планов положений механизма
2.2 Построение планов аналогов скоростей
2.3 Построение планов аналогов ускорений
ий, скоростей,
ускорений выходного звена
3. ДИНАМИЧЕСКИЙ АНАЛИЗ МЕХАНИЗМА
3.1 Определение приведённого момента сил сопротивления МПС и
приведённого момента движущих сил МПД
3.2 Определения работы движущих сил
3.3 Определение переменной составляющей приведённого момента
инерции IПII
3.4 Определение постоянной составляющей приведённого момента
инерции IПI и момента инерции маховика IМ.
3.5 Определение закона движения звена приведения
4. СИЛОВОЙ АНАЛИЗ
4.1 Кинематический анализ механизма
4.2 Построение плана скоростей
4.3 Построение плана ускорения
4.4 Определение сил инерции и моментов сил инерции звеньев
4.5 Кинетостатический силовой анализ механизма
4.5 Определение уравновешивающей силы методом Жуковского.
5 СИНТЕЗ КУЛАЧКОВОГО МЕХАНИЗМА
5.1 Определение кинематических характеристик толкателя
5.2 Определение основных размеров кулачкового механизма
5.3 Построение профиля кулачка
5.4 Определение углов давления
6 СИНТЕЗ ПЕРЕДАТОЧНОГО ЗУБЧАТОГО МЕХАНИЗМА
6.1 Подбор чисел зубьев и числа сателлитов планетарного механизма
6.2 Расчет параметров эвольвентного зацепления
6.3 Определение коэффициента полезного действия зубчатого механизма
СПИСОК ЛИТЕРАТУРЫ
число подвижных звеньев=5;шаг положения=30 градусов;масштабный коэффициент=0,002 м/мм,модуль тангенциального ускорения=3,59 м/с2
Графическая часть содержит:чертеж динамического анализа;чертеж кинематического анализа;чертеж синтеза кулачкового механизма

Состав: Пояснительная записка 49 листов,чертеж Динамического расчета,чертеж Кинематического анализа,чертеж Синтез Кулачкового механизма Язык документа

Софт: КОМПАС-3D 16

Просмотр файлов

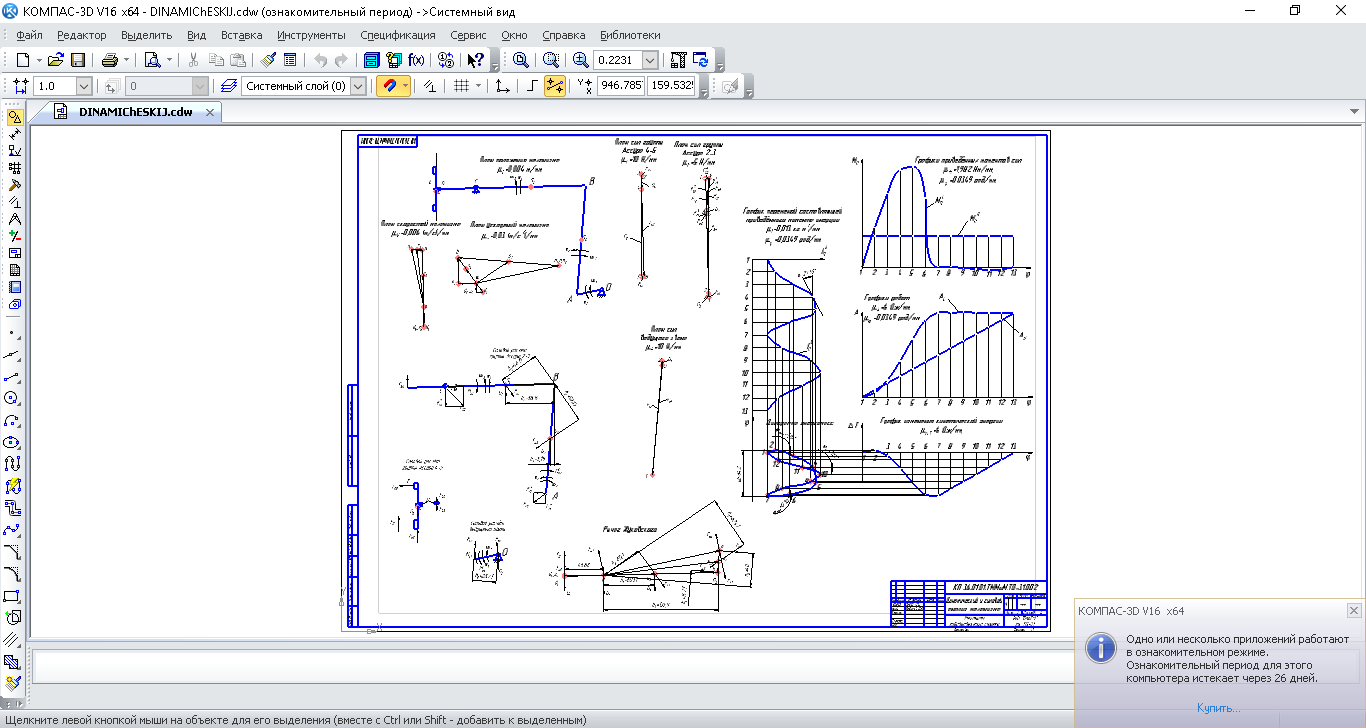

DINAMIChESKIJ.cdw
Kinematichesky_analiz_mekhanizma.cdw
KURSOVAYa (1).docx
SINTEZ_KULAChKOVOGO_MEKhANIZMA.cdw
Sintez_peredatochnogo_zubchatogo_mekhanizma.cdw
