Синтез и анализ механизмов двигателя самоходного шасси - рычажного, зубчатой передачи и кулачкового механизма

Полоцкий государственный университет
кафедра механики
дисциплина тмм
"Синтез и анализ механизмов
двигателя самоходного шасси»
Синтез и анализ механизмов
двигателя самоходного шасси»
2013г

Синтез и анализ механизмов
двигателя самоходного шасси

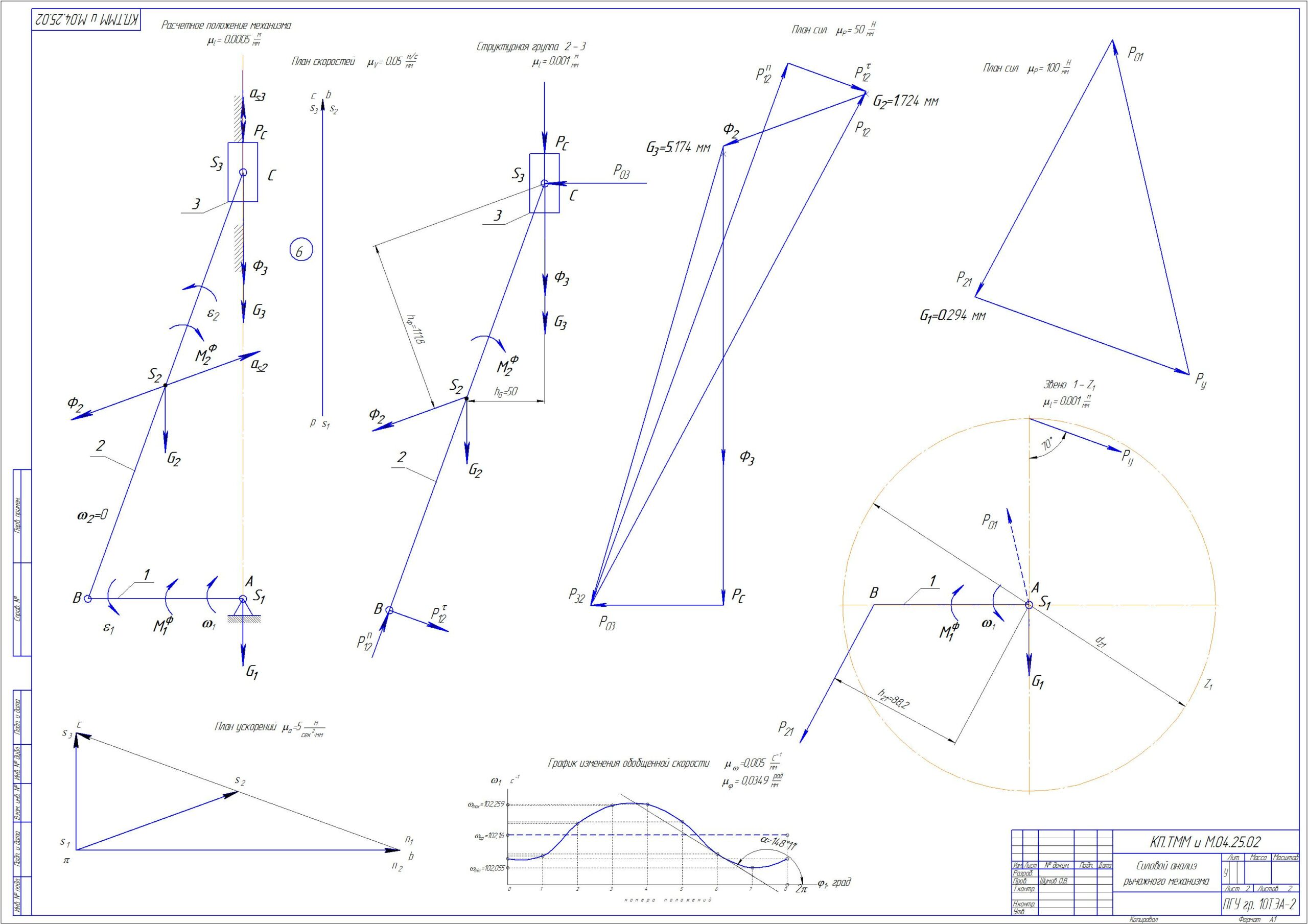

Рычажный механизм:

Ход ползуна (поршня) Н = 0.2 м
Максимальный угол давления = 20 град
Диаметр поршня d = 1,5•l1 м.
Коэффициент неравномерности вращения кривошипа δ =0,002
Средняя скорость поршня Vср = 6,5 м/с
Максимальное давление рmax = 2,9 МПа

Зубчатая передача:

Частота вращения карданного вала nкв = 130 об/мин
Передаточное отношение планетарного редуктора Uпл = 6.5

Кулачковый механизм:

Ход толкателя h = 97 мм.
