Анализ и синтез передаточного и кулачкового механизмов

0
288
3073
3
0

Азовский Технологический Институт филиал Донского Государственного Университета. Кафедра Технология Машиностроения. Дисциплина: Теория Машин и Механизмов. Тема: Анализ и синтез передаточного и кулачкового механизмов. 2014 год.

Знакомство с анализом механизмов на примере анализа рычажного механизма, представляющего собой механизм преобразование вращения входного звена с постоянной скоростью в движение выходного звена со сложным законом изменения движения, в котором движение передаётся через низшие одноподвижные кинематические пары. Знакомство с синтезом механизмов осуществляется на примере синтеза двух передач.
На примере синтеза зубчатых передач мы знакомимся с синтезом передач передающие движения нормальными силами зацепления через высшие двух подвижные кинематические пары, образуемые зацепляющимися зубьями. Также знакомимся с механизмами для подбора некоторых параметров, которые, например чисел зубьев колёс планетарных передач необходимо одновременно учитывать большое количество условий.
На примере синтеза кулачковой передачи мы знакомимся с синтезом передачи воспроизводящаяся сложным законом движения выходного звена, в котором движение передаётся через высшие двух подвижные кинематические пары трения, между кулачком и толкателем.

Дано: n_1=290 об/мин, l_AB=60 мм, l_CB=200 мм, l_CD=104 мм, l_DE=104 мм, L_1=186 мм, L_2=66 мм, L_3=248 мм



Дата
16.06.2015
Язык
Русский
Состав
Кинематический анализ механизма, Силовой анализ механизма, Синтез и анализ передаточного механизма.Синтез кулачкового механизма
Софт
КОМПАС-3D 13 Как открыть?
Содержимое архива

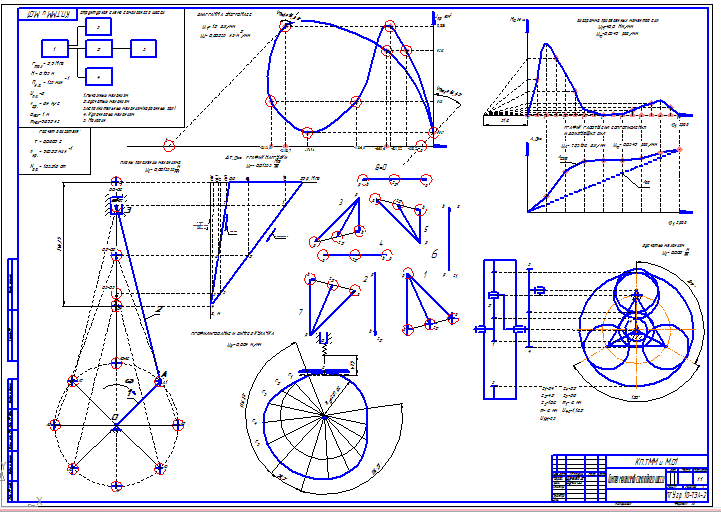

  • Чертежи
    • Синтез и анализ передаточного механизма. ТММ.1118708.005.cdw

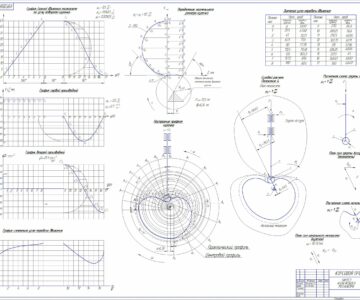

    • Синтез кулачкового механизма ТММ.1118708.002.cdw

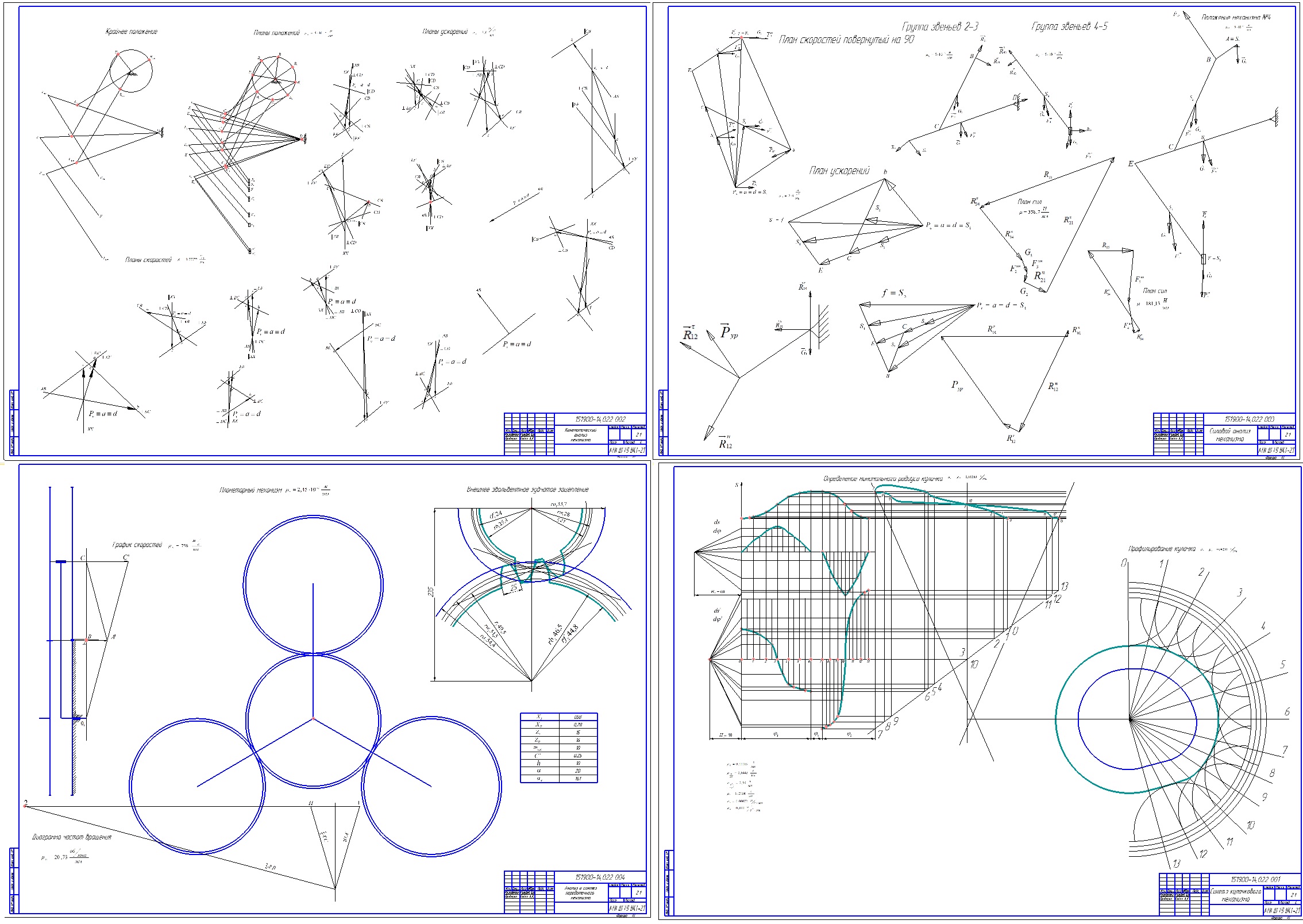

    • Кинематический анализ механизмаТММ.1118708.001.cdw
    • Силовой анализ механизмаТММ.1118708.003.cdw
  • TMM1_1.doc
