Анализ механизмов насоса

Уральский федеральный университет им. первого президента Росии Б.Н. Ельцина
Кафедра Детали машин
Курсовой проект по дисциплине «Теория механизмов и машин»
На тему: «Анализ механизмов»
Екатеринбург 2017

Исходные данные Насос: Длина кривошипа АB LAB =0,32 м
Длина звена BC LВC=0,3 м
Длина CD LСD=0,42 м
Длина DE LDE=0,11 м
Длина звена OA LОА =0,1 м
Сила тяжести кривошипа АB GAB=88,2 H
Сила тяжести звена DC GDC=117,6 H
Сила тяжести звена ED GED=490 H
Сила тяжести звена E GE=294 H
Сила тяжести ползуна OA GOA=490 H
Сила инерции кривошипа АB IAB=0,2 H
Сила инерции звена DC IDC=0,8 H
Сила инерции звена DE IDE=0,8 H
Сила инерции ползуна OA IOA=0,5 H
Частота вращения кривошипа OA NOA =60 об/мин
Числа зубьев зубчатых колес Z2/Z1=18/12
Модуль зубчатых колес m=5 мм
Диаметр ползуна D=0,15 м
KP=0,01
Угол зацепления α=20 ˚

Разбиваем основной механизм на группы Ассура, начинаем с наиболее удаленной от ведущего звена группы.

Содержание
ВВедение
1. Структурный анализ механизма.
2.Синтез эвольвентного зубчатого зацепления
3. Динамический расчет механизма
4.Заключение
5. Список литературы

Состав: Кинематический расчёт, Синтез эвольвентного Синтез кулачкового механизма зацепления, Динамический расчёт, ПЗ Язык документа

Софт: КОМПАС-3D 17

Файлы:

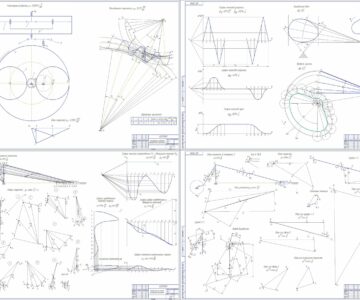

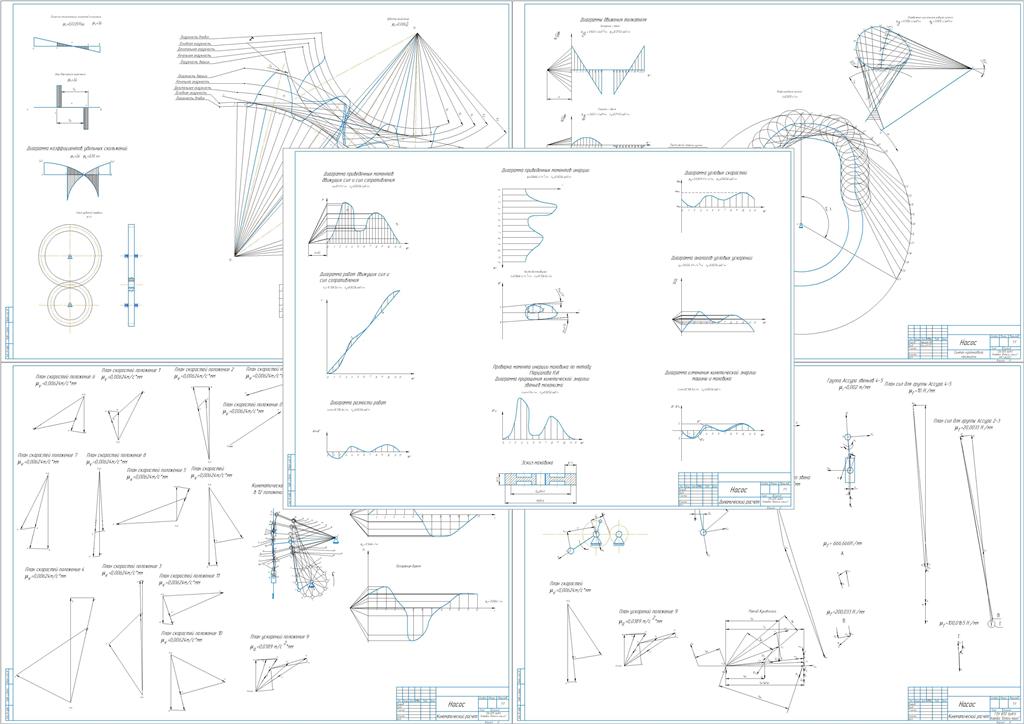

лист4 Насос1.cdw
лист3 Насос.cdw

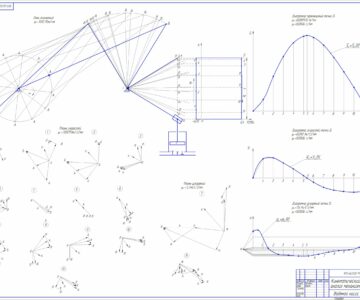

лист1 Насос.cdw
лист4 Насос.cdw
лист2 Насос.cdw
лист5 Насос.cdw
ТММ ПЗ Насос.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Zozombie
Дата: 2018-04-17
