"Синтез кулачкового механизма"

ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра теоретической и прикладной механики
Курсовой проект по дисциплине "теория механизмов и машин"
Тема "Синтез кулачкового механизма"
Томск 2014

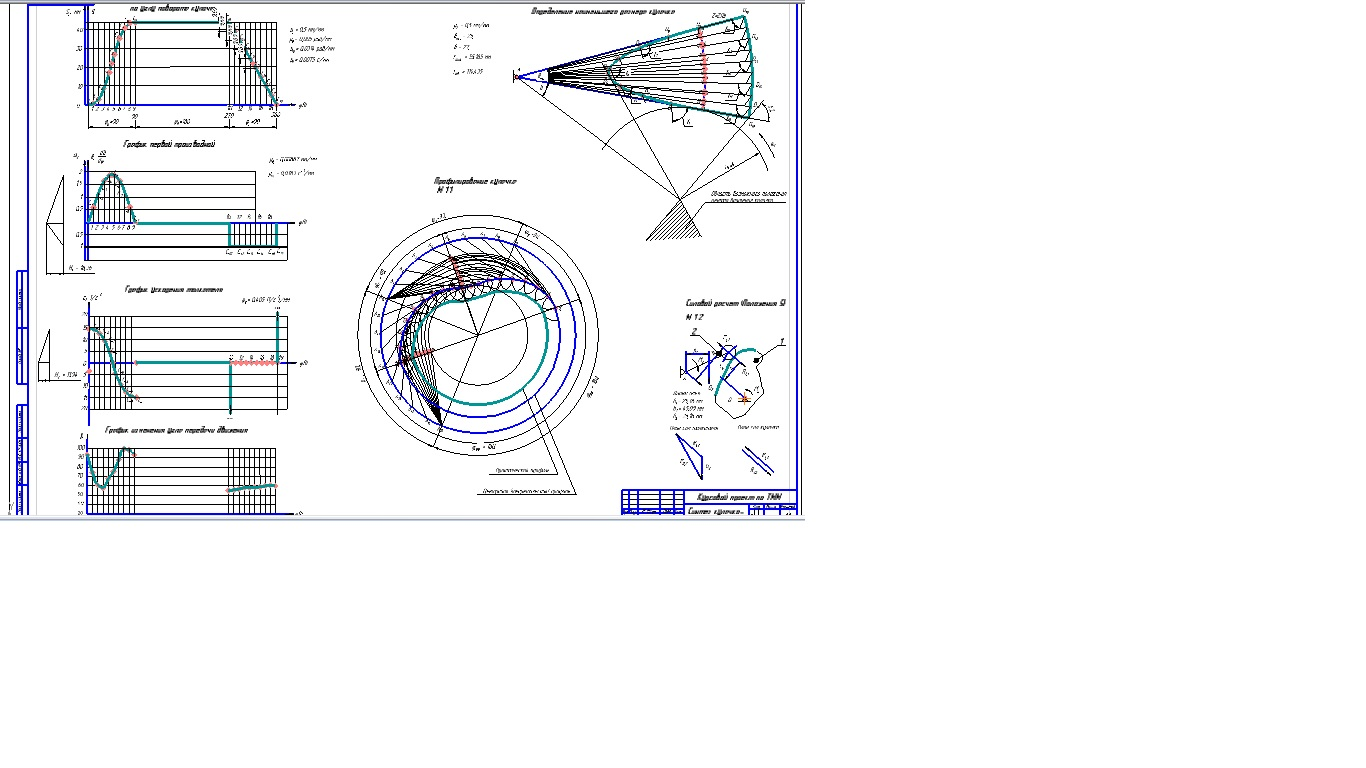

Графическая часть содержит профилирование кулачка, График (закон) движения толкателя
по углу поворота кулачка, Определение наименьшего размера кулачка, График первой производной, График ускорения толкателя, График изменения угла передачи движения, Силовой расчет.
Курсовой проект содержит 1 лист формата А1, 8 страниц пояснительной записки, содержащей 1 рисунок и 4 источника.
Технические характеристики:
Закон движения толкателя по углу поворота кулачка - синусоида
nk=40 об/мин
L=100 мм
M=80 Н*м
гамм аmin= 60 градусов
тетта max= 25 градусов

Состав: чертеж, пояснительная записка Язык документа

Софт: КОМПАС-3D 15,1

Файлы:
TMM_3.cdw
TMM_3_vse.docx
