Динамический анализ и синтез механизмов двигателя внутреннего сгорания и кулачкового механизма

Учреждение образования «Белорусская государственная академия связи», Факультет инжиниринга и технологий связи, Кафедра организации и технологии почтовой связи. Дисциплина: «Прикладная механика». Тема: «Динамический анализ и синтез механизмов машин». 2025 г.

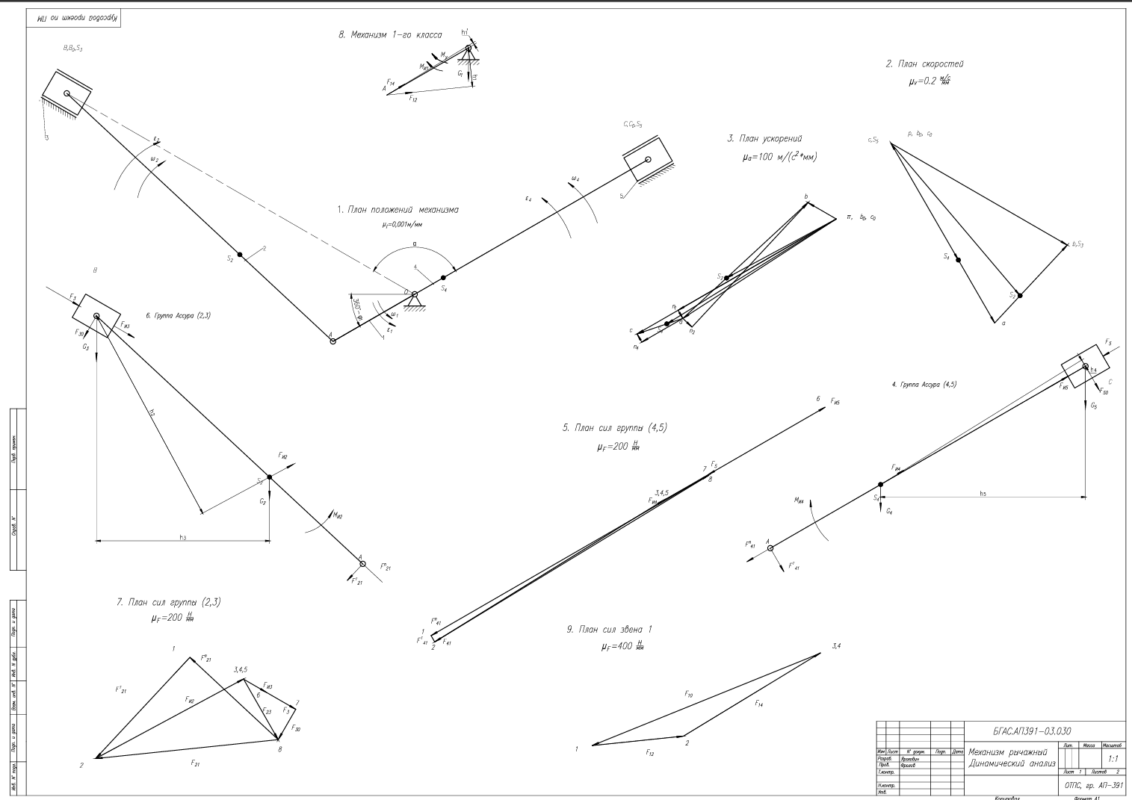

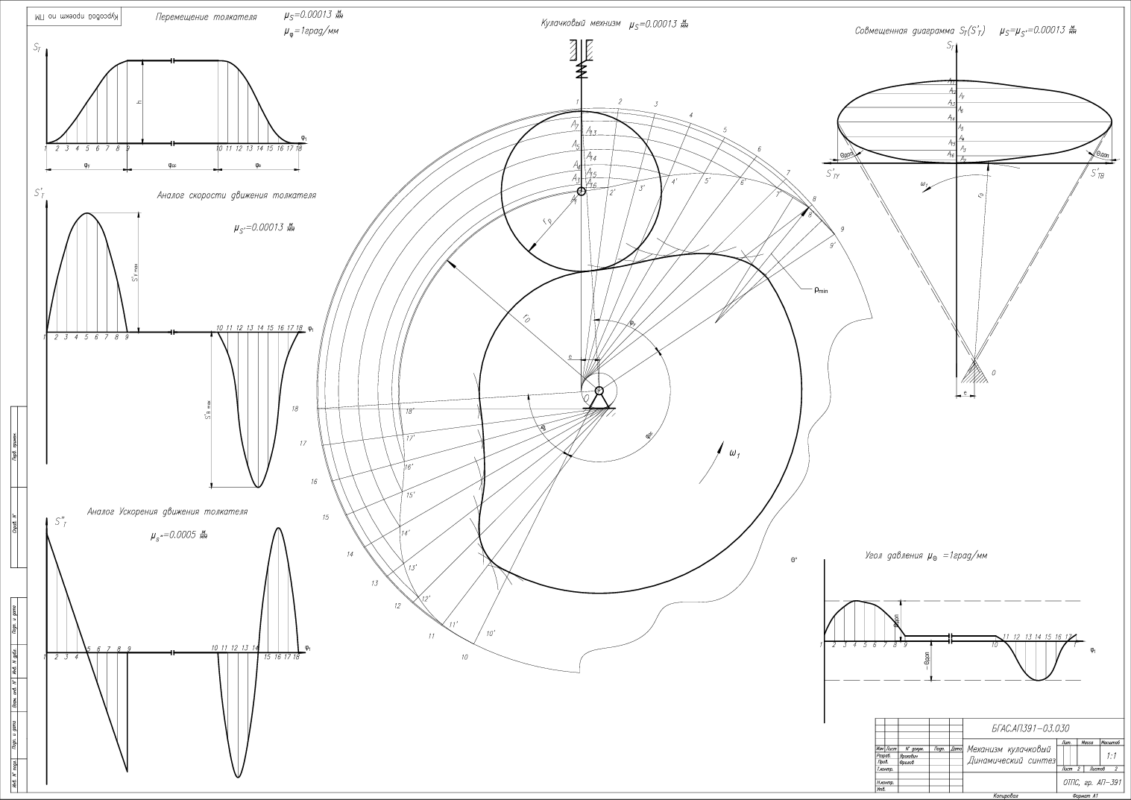

Курсовой проект по дисциплине «Прикладная механика» включает динамический анализ рычажного механизма ДВС и синтез кулачкового механизма газораспределения с роликовым толкателем. Исходные данные рычажного механизма: l_OA = 0,07 м, l_AB = l_AC = 0,27 м, α = 120°, φ1 = 330°, ω1 = 440 с⁻¹, ε1 = 10000 с⁻², F3 = 5000 Н, F5 = 20000 Н. Для кулачкового механизма: ход h = 0,008 м, φ_у = φ_в = 60°, φ_дс = 150°, θ_max = 30°, законы движения — линейное изменение ускорения (удаление) и синусоидальный (возвращение). В работе выполнен структурный, кинематический (планы положений, скоростей, ускорений) и силовой расчет рычажного механизма с определением реакций и уравновешивающего момента. Для кулачкового механизма определены кинематические характеристики, основные размеры (минимальный радиус и эксцентриситет), построены центровой и действительный профили, рассчитаны углы давления.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 3
1. ЗАДАНИЕ НА КУРСОВОЙ ПРОЕКТ 4
2. ДИНАМИЧЕСКИЙ АНАЛИЗ РЫЧАЖНОГО МЕХАНИЗМА 7
2.1 Задание на проектирование 7
2.2 Задачи и методы динамического анализа механизма 8
2.3 Структурный анализ рычажного механизма 8
2.4 Кинематический анализ механизма методом планов 9
2.4.1 Построение плана положения 9
2.4.2 Построение плана скоростей 10
2.4.3. Построение плана ускорений 12
2.5. Силовой расчет механизма 14
2.5.1. Определение сил тяжести и инерционных нагрузок 14
2.5.2. Силовой расчет группы (4,5) 15
2.5.3. Силовой расчет группы (2,3) 17
2.5.4 Силовой расчет начального звена 19
3.ДИНАМИЧЕСКИЙ СИНТЕЗ КУЛАЧКОВОГО МЕХАНИЗМА 21
3.1 Задачи синтеза. Исходные данные 21
3.2 Определение кинематических характеристик движения толкателя 22
3.3 Определение основных размеров кулачкового механизма 27
3.4 Построение центрового и действительного профилей кулачка 27
3.5. Определение углов давления 29
ЛИТЕРАТУРА 31
