Синтез и анализ механизмов двигателя самоходного шасси

Полоцкий государственный университет
Кафедра автомобильного транспорта
Курсовой проект по дисциплине "Теория машин, механизмов и манипуляторов"
На тему: "Синтез и анализ механизмов двигателя самоходного шасси"
Новополоцк 2012

В данном курсовом рассматривается синтез и анализ механизмов двигателя самоходного шасси.
Курсовой проект содержит 2 листа формата А1 графической части и пояснительную записку.
Исходные данные:
Рычажный механизм:
Ход ползуна (поршня) Н = 0.195 м
Максимальный угол давления = 20 град
Коэффициент неравномерности вращения кривошипа δ =0,01
Средняя скорость поршня Vср = 6,4 м/с
Максимальное давление рmax = 2,9 МПа

Зубчатая передача:

Частота вращения коленчатого вала nкв = 135 〖мин〗^(-1)
Передаточное отношение планетарного редуктора Uпл = 6
Кулачковый механизм:

Ход толкателя h = 95 мм.
Угол удаления φу = 126 град.
Угол дальнего стояния φд.с =0,2• φв= 25,2 град.
Угол возвращения φв = 126 град.
Закон движения толкателя – синусоидальный

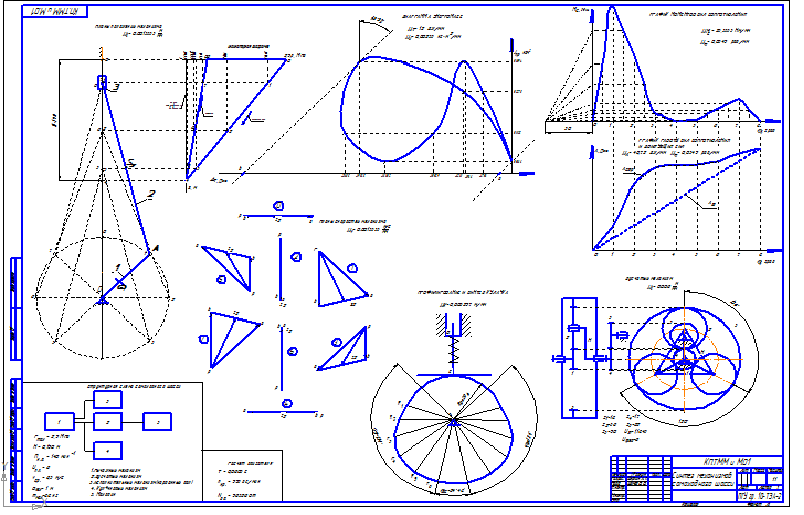

Состав: Лист1(диаграммы, синтез кулачка), Лист2(план сил, план ускорений) Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Теория механизмов и машин / Синтез и анализ механизмов двигателя самоходного шасси

Курсач ТММ\IMAG0173.jpg
Курсач ТММ\TITULNIK.docx
Курсач ТММ\График зависимости угловой скорости.png
Курсач ТММ\график нагрузки.png
Курсач ТММ\График работы сил.png
Курсач ТММ\диаграмма приведенных моментов инерции.png
Курсач ТММ\диаграмма сил давления на поршень.txt
Курсач ТММ\Диаграмма энергии масс с углами.png
Курсач ТММ\Диаграмма энергии масс.png
Курсач ТММ\Круг.png
Курсач ТММ\Курсач.doc
Курсач ТММ\Лист 1.cdw
Курсач ТММ\Лист 1.cdw.bak
Курсач ТММ\Лист 2.cdw
Курсач ТММ\Лист 2.cdw.bak
Курсач ТММ\ОСНОВНАЯ ЗАПИСКА.docx
Курсач ТММ\план сил вторая часть.png
Курсач ТММ\план сил.png
Курсач ТММ\план ускорений.png
Курсач ТММ\структурная группа.png
Курсач ТММ
