Анализ рычажного механизма. Синтез зубчатого и кулачкового механизма.

Кубанский Государственный Технологический Университет
Кафедра Детали Машин
Курсовой проект по дисциплине "Теория машин и механизмов"
На тему: "Анализ рычажного механизма. Синтез зубчатого и кулачкового механизма"

Объект: четырёхтактный двигатель внутреннего сгорания.
Целью курсового проектирования является: Целью курсового проектирования является: структурный, кинематический анализ, силовое исследование механизма компрессора, синтез зубчатого и кулачкового механизмов.

В данном курсовом проекте приведены расчеты, связанные со структурным и кинематическим анализом, силовым исследованием ры-чажного механизма, а также расчеты с синтезом зубчатого и кулачкового механизмов. Определены скорости и ускорения точек механизма, реакции в кинематических парах, уравновешивающий момент на валу кривошипа. Определены числа зубьев планетарного редуктора и геометрические пара-метры цилиндрической зубчатой передачи, построены кинематические диаграммы движения толкателя кулачкового механизма и получен прак-тический профиль кулачка.

Исходные данные:
ограничения (z1≥17, z2≥20, z3≥85, z3-z2≥8)
Smax=25 мм.
Фазовые углы:
Fy=80 grad - угол удаления;
Fd=40 grad - угол дальнего выстоя;
Fb= 80 grad - угол приближения;
Fv = 160 grad - угол ближнего выстоя.
Допускаемый угол давления Q=25 grad - для поступательно движущегося толкателя.

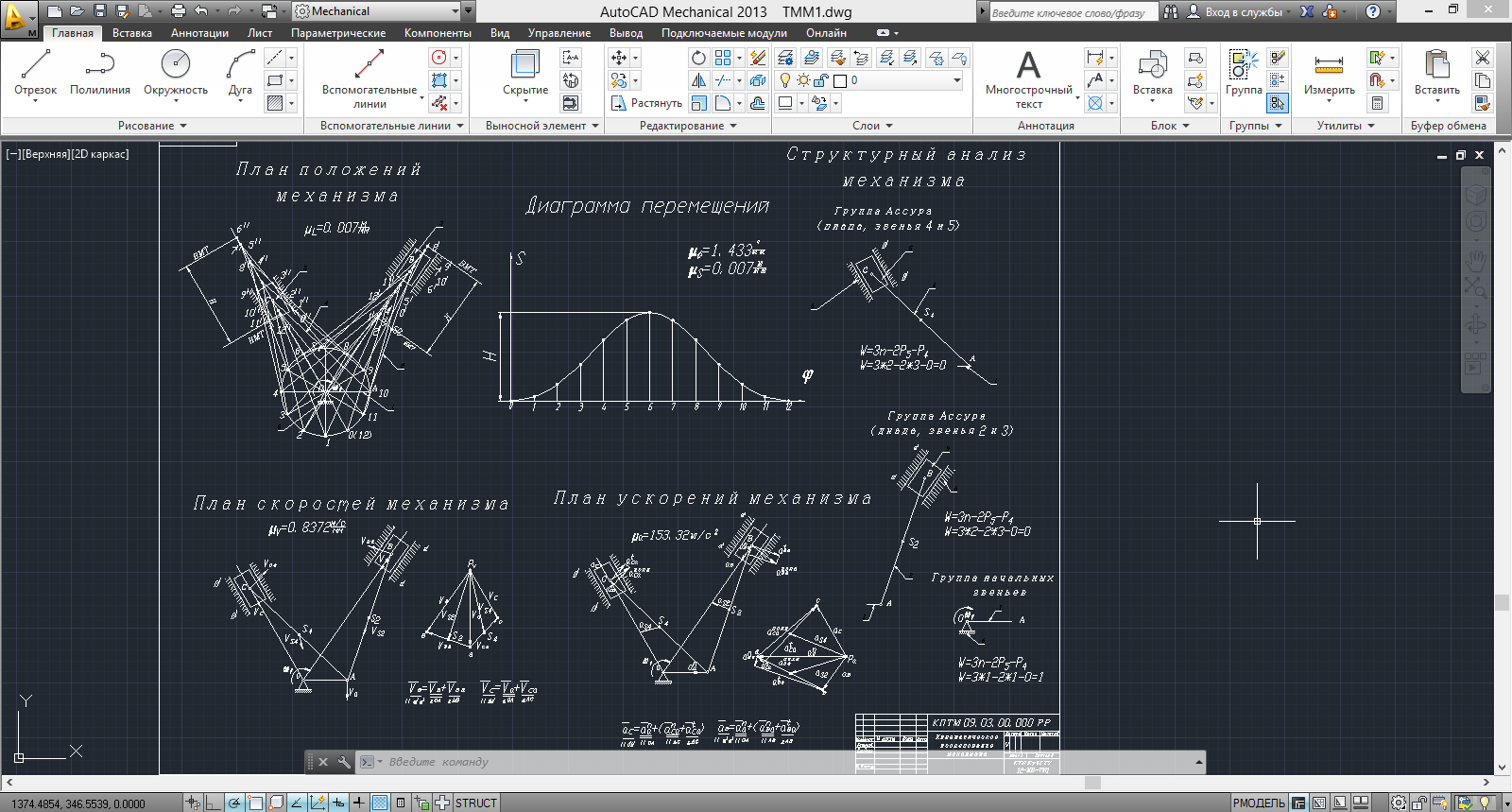

Состав: Кинематическое исследование механизма (ТС), силовое исследование механизма (ТС), синтез зубчатого механизма (ТС), синтез кулачкового механизма (ТС) Язык документа

Софт: AutoCAD 13

Файлы:

Каталог / Машиностроение и механика / Теория механизмов и машин / Анализ рычажного механизма. Синтез зубчатого и кулачкового механизма.

ПЗ.doc
ТММ1.bak
ТММ1.dwg
ТММ2.bak
ТММ2.dwg
ТММ3.bak
ТММ3.dwg
ТММ4.bak
ТММ4.dwg
