Конкурс асов 3D-моделирования

"Расчет рычажного механизма"

Томский Сельскохозяйственный институт- филиал НГАУ
Кафедра Агроинженерии
Курсовой проект по дисциплине "Теория механизмов и машин"
На тему: "Расчет рычажного механизма"
Томск 2017

Задано: структурная схема механизма, размеры звеньев (или их соотношения), закон движения ведущего звена и другие параметры.
Требуется: определить недостающие размеры звеньев механизма и произвести структурный и кинематический анализ механизма графическим способом.
Кривошипно-кулисный механизм поперечно-строгаль¬ного станка.
Исходные данные:
Длина кривошипа lАВ = 0,054 м;
Длина шатуна lBC,= 0,22 м;
Длина коромысла lDE = 0,27 м;
Длина звена lCD = 0,22 м;
Длина шатуна lEF, = 0,22 м;
Координаты a = 0,162 м;
b = 0,081 м;
с = 0,22 м;
Угловая скорость кривошипа ω1 = 7,2 с-1
Введение
1. Синтез, структурный и кинематический анализ рычажного
механизма
2.Силовое исследование рычажного механизма
3. Синтез зубчатого механизма
4. Синтез кулачкового механизма
Заключение
Список используемой литературы

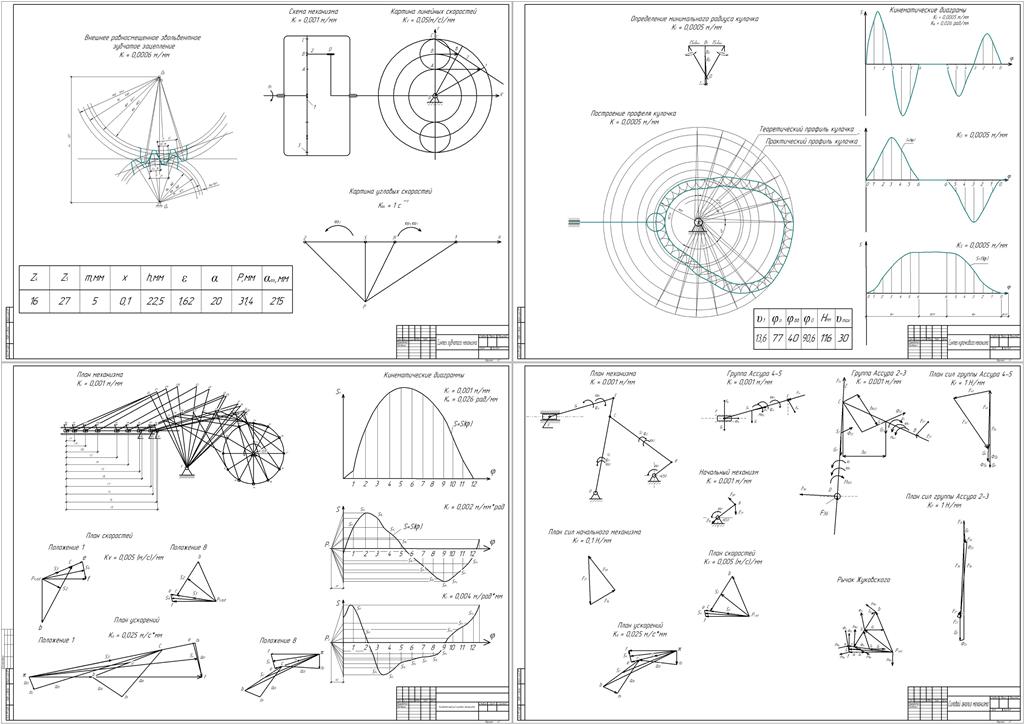

Состав: К.П. Т.М.М. 000000 П.З. Язык документа

Софт: КОМПАС-3D 16 SP1

Файлы:
Курсовой проект пояснит записка.doc
Силовой анализ механизма.cdw
Синтез зубчатого механизма.cdw
Синтез кулачкового механизма.cdw
Кинематический синтез механизма.cdw
