Кинематический и силовой расчет рычажного механизма

Омский государственный технический университет
Кафедра машиноведения
Курсовой по дисциплине "Теория механизмов и машин"
На тему: "Кинематический и силовой расчет рычажного механизма"
Омск 2015

В данном курсовом проекте выполняется проектирование и исследование механизма рабочей машины.
При выполнении курсового проекта решаются следующие задачи:
-кинематический анализ механизма графоаналитическим методом (методом планов);
-определение сил и реакций, действующих на звенья в кинематических парах, основанное на принципах теоретической механики;
-определение уравновешивающей силы или уравновешивающего момента на ведущем звене механизма.
Курсовой проект содержит 1 лист формата А1 графической части, 20 страниц пояснительной записки, содержащей 8 рисунков, 6 таблиц и 3 источника.

Машина есть устройство, создаваемое человеком для изучения и использования законов природы с целью облегчения физического и умственного труда, увеличения его производительности и облегчения путем частичной или полной замены человека в его трудовых и физиологических функциях.

В конструкторской части был разработан кривошипно-ползунный механизм.
Вариант 12-1

Техническая характеристика:
Механизм состоит из 4 звеньев
План скоростей для 6 положений
План ускорений для 2 положений
Силовой расчет структурной группы и ведущего звена для 2 положений

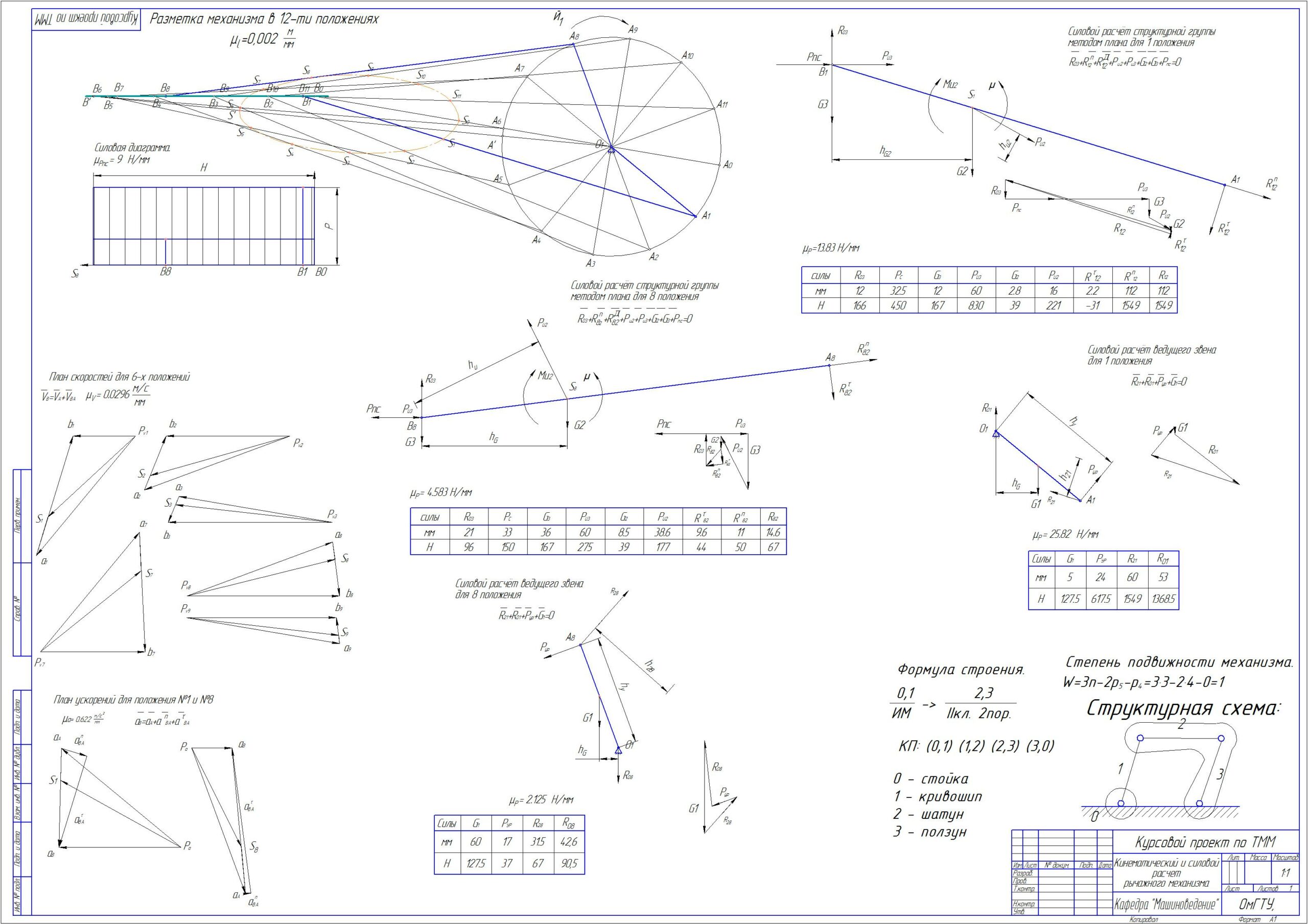

Состав: Кривошипно-ползунный механизм, разметка механизма в 12 положениях, силовая диаграмма Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Теория механизмов и машин / Кинематический и силовой расчет рычажного механизма

Chertezh11.cdw
Poyasnitelnaya_zapiska15_10_201511.docx
