Южно-Уральский государственный университет
Кафедра «Основы проектирования машин»
Курсовой проект по дисциплине "Теория механизмов и машин"
На тему "Синтез и анализ машинного агрегата"
Челябинск 2015

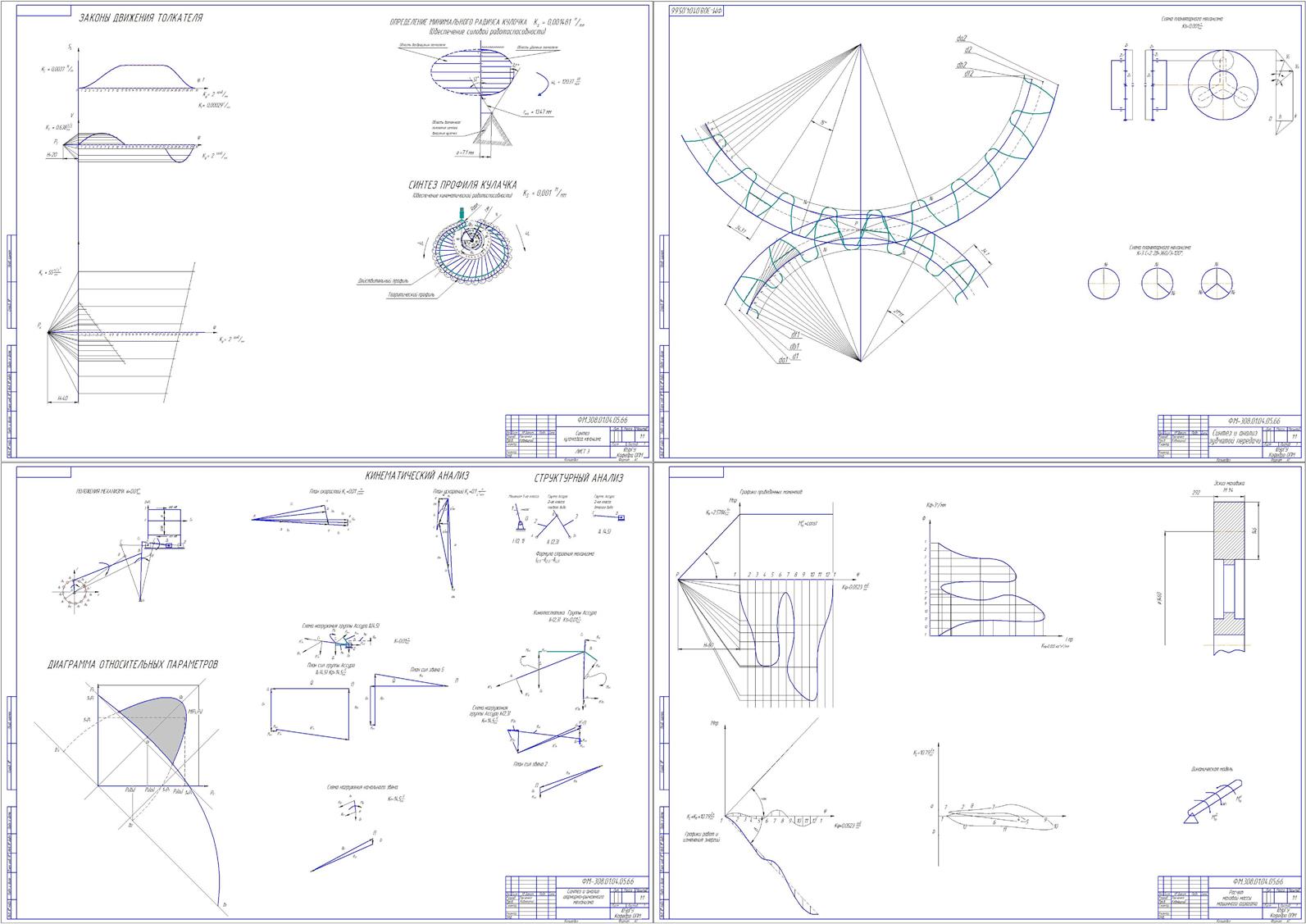

В проекте проведен структурный и кинематический анализ, а также проверка работоспособности спроектированного рычажного механизма, расчет маховика по заданному коэффициенту неравномерности, определены основные размеры и построен профиль кулачка кулачкового механизма, проведен синтез эвольвентного зубчатого с предварительным определением чисел зубьев колес, проведен синтез планетарной зубчатой передачи с предварительным определением ее передаточного отношения, а также кинематический анализ указанной передачи с целью проверки правильности синтеза.
Исходные данные кинематического анализа:Lab=0.95м, Lao=0.15м,Lcd=0,35м, L03c=0,75 м, Ls2=0,33L
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 4
1. СИНТЕЗ И АНАЛИЗ РЫЧАЖНОГО МЕХАНИЗМА 5
1.1. Исходные данные 5
1.2.Планы положений механизма 6
1.3.Проверка работоспособности механизма по диаграмме
относительных параметров 6
1.4. Структурный анализ 8
1.5. Кинематический анализ методом планов 9
1.5.1. Планы скоростей 9
1.5.2. Планы ускорений 11
1.6. Силовой расчет 13
1.6.1. Определение инерционных факторов 13
1.6.2. Силовой расчет группы АссураII2 (4, 5) 14
1.6.3. Силовой расчет группы АссураII1 (2, 3) 16
1.6.4. Силовой расчет механизма I класса 17
2. РАСЧЕТ МАХОВИКА 20
2.1. Определение приведенных факторов 20
2.2. Определение момента инерции маховика и его размеров 23
