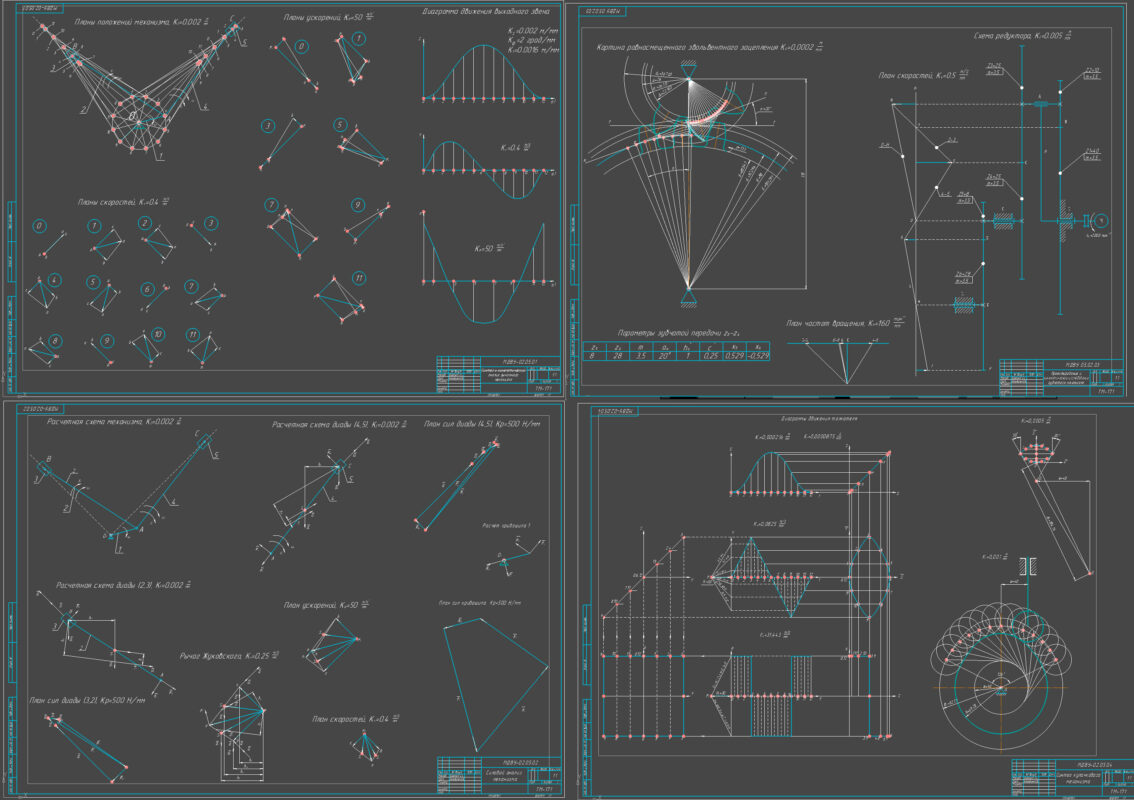

ТММ Двухтактный, двухцилиндровый, V-образный дизельный двигатель

0
0
13
0
0
50

БРУ Кафедра ТММ 2019 год, тема
Механизм двигателя с воздуходувной установкой
МДВУ-02.05.00 ПЗ

2 схема 5 вариант
Размеры звеньев:
ОА=80 мм;
АВ=АС=330мм;
Частота вращения коленчатого вала: nкр=2000 мин -1;

Двухтактный, двухцилиндровый, V-образный дизельный двигатель отдает свою механическую энергию через планетарный повышающий редуктор (мультипликатор) центробежной воздуходувной установке. Кривошипно-ползунные механизмы 1, 2, 3 и 1, 4, 5 обоих цилиндров одинаковые; рабочие процессы, протекающие в цилиндрах также одинаковые. Поршни первого и второго цилиндров связаны через свои шатуны с коленчатым валом, который вращается по часовой стрелке. Поэтому, когда поршень первого цилиндра проходит верхнее положение, поршень второго цилиндра не достиг своего верхнего мертвого положения и пройдет его после того, как коленчатый вал повернется на 900.

Содержание
Введение 3
1 Синтез и анализ механизма 4
1.1 Структурный анализ механизма 4
1.2 Определение скоростей 6
1.3 Определение ускорений 7
1.4 Диаграммы движения выходного звена 8
1.5 Определение угловых скоростей и ускорений 8
1.6 Определение скоростей и ускорений центров масс звеньев 9
2 Силовой анализ механизма 10
2.1 Силы тяжести и силы инерции 10
2.2 Расчёт диады 4-5 10
2.3 Расчёт диады 2-3 11
2.4 Расчёт кривошипа 12
2.5 Рычаг Жуковского 12
2.6 Определение мощностей 13
2.7 Определение кинематической энергии механизма 13
3 Проектирование и расчет зубчатой передачи 15
3.1 Геометрический расчет зубчатой передачи 15
3.2 Синтез и анализ планетарного редуктора 17
4 Синтез и анализ кулачкового механизма 20
4.1 Диаграмма движения толкателя 21
4.2 Выбор минимального радиуса кулачка 22
4.3 Построение профиля кулачка 23
Заключение 24
Список литературы 25


Сообщить о проблеме
Автор
user-avatar Bravura
Дата
01.04.2025
Язык
Русский
Состав
Записка, 4 листа
Софт
КОМПАС-3D 18 Как открыть?
Содержимое архива
  • 2й лист курсовой ТММ.cdw
  • Титульные листы.docx
  • 4й лист курсовой ТММ.cdw
  • 3й лист курсовой ТММ.cdw

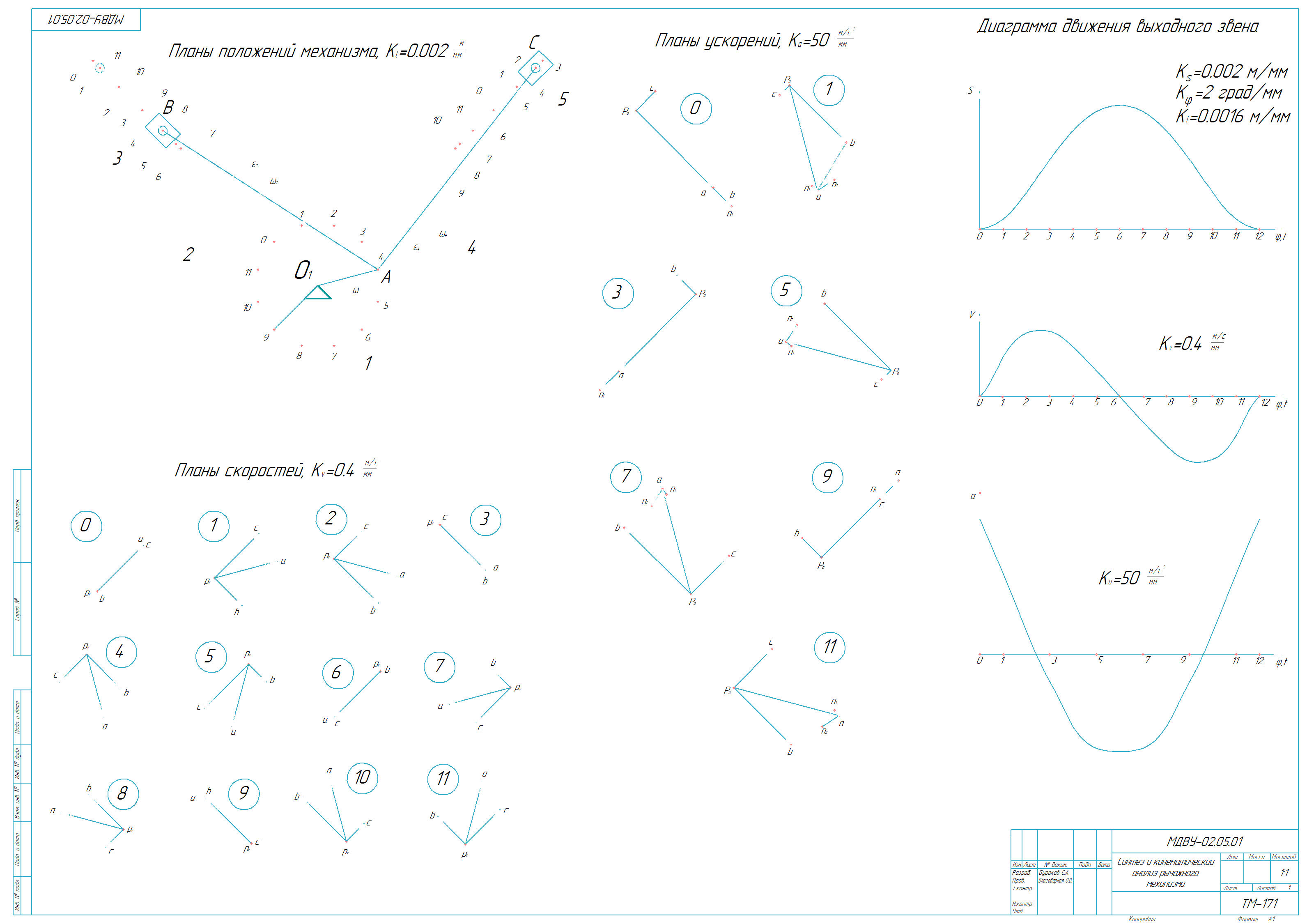

  • 1й лист курсовой ТММ.png
  • Записа по курсовой ТММ.docx
  • 1й лист курсовой ТММ.cdw
