Механизм воздуходувной установки (рычажный механизм V-образного двухтактного ДВС)

Министерство образования Республики Беларусь Учреждение образования
«Могилевский Государственный Университет Продовольствия»
Кафедра прикладной механики
Механизм воздуходувной установки
Курсовой проект по дисциплине «Теория механизмов и машин»
Специальность 1-36 09 01 Машины и аппараты пищевых производств
Специализация 1-36 09 01 01 Машины и аппараты пищевых производств

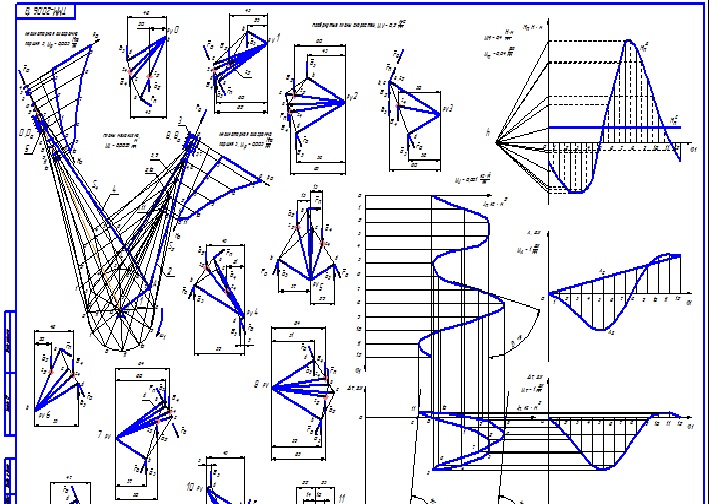

Динамический синтез рычажного механизма
Динамический анализ рычажного механизма
Синтез и анализ зубчатого механизма
Синтез и анализ кулочкового механизма

Содержание:
Введение 4
1 Динамический синтез рычажного механизма по коэффициенту неравномерности хода машины. 5
1.1 Задачи синтеза рычажных механизмов 5
1.2 Структурный анализ рычажного механизма 6
1.3 Метрический синтез рычажного механизма 9
1.4 Кинематическая схема рычажного механизма 10
1.5 12 повернутых на 90° планов скоростей 10
1.6 Динамическая модель рычажного механизма 14
1.7 График сил сопротивления……………………………………………………..14
1.8 Определение приведенной силы сопротивления 15
1.9 График работ движущих сил АД=АД(φ1) 17
1.10 График изменения кинетической энергии Т=∆Т(φ1). 17
1.11 Кривая Виттенбаура 19
1.12 Определение момента инерции маховика 19
1.13 Определение положения мах нагрузки и углового ускорения ε1 19
2 Динамический анализ рычажного механизма. 21
2.1 Цели и задачи второго листа. 21
2.2 Динамический анализ механизмов 21
2.3 Построения плана скоростей и ускорения рычажного механизма 21
2.4 Определение инерционной нагрузки звеньев 24
2.5 Силовой анализ методом планов сил 25
2.6 Силовой анализ методом Жуковского 27
2.7 Полезная мощность 28
2.8 Потери мощности на трение в кинематических парах 28
2.9 Мощность двигателя 29
3 Синтез и анализ зубчатой передачи и планетарного редуктора. 30
3.1 Цели и задачи третьего листа 30
3.2 Расчет параметров эвольвентного зубчатого зацепления. 31
3.3 Расчет планетарного редуктора 34
3.4 Построение плана линейных скоростей 36
3.5 Построение плана частот вращения зубчатых колес, определение частот вращения зубчатых колес аналитическим методом 36
4 Синтез и анализ кулачкового механизма 38
4.1 Цели и задачи четвертого листа 38
4.2 Виды и назначение кулачковых механизмов 38
4.3 Построение кинематических графиков 40
4.4 Определение масштабных коэффициентов графиков 41
4.5 Определение минимального радиуса кулачка 42
4.6 Построение профиля кулачка 43
4.7 Построение графика углов давления 44
Список литературы 45

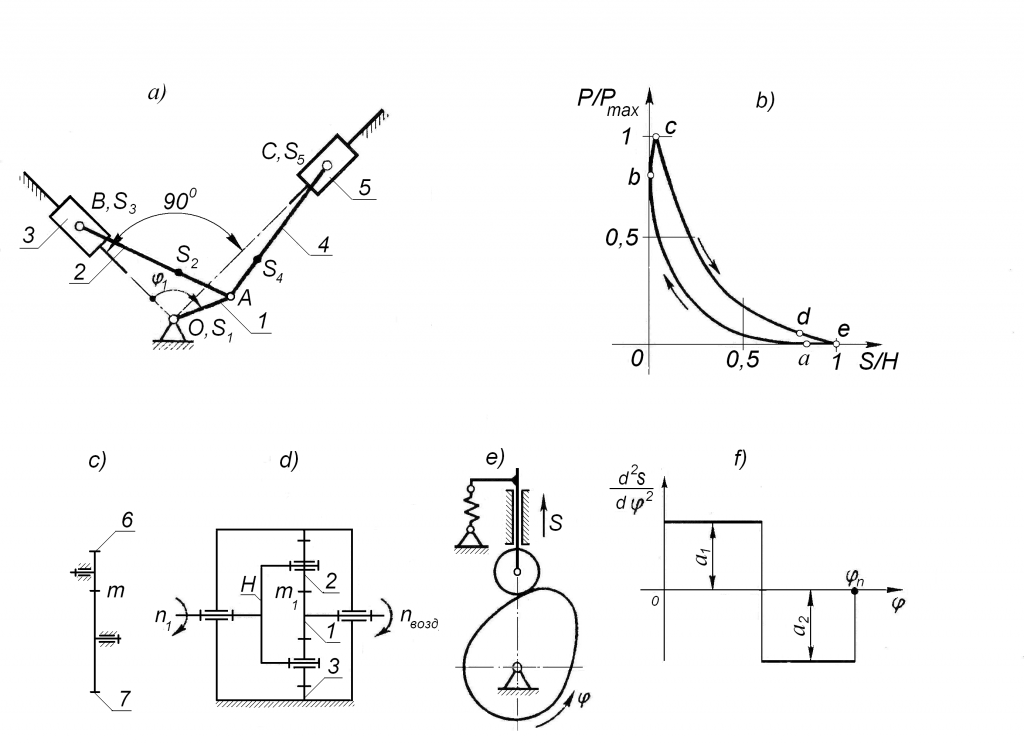

1 Размеры звенье рычажного механизма lAS2=lAS4=lAB/3 lOA
lAB=lAC м
м 0,08
0,33
2 Частота вращения коленчатого вала 1 и кулачка n1=nk об/хв 2000
3 Массы звеньев m2=m4
m3=m5 кг
кг 3,6
3,6
4 Моменты инерции звеньев
0,16
0,09
0,12
5 Максимальное давление в циліндрах двигателя Рмакс МПа 6,3
6 Диаметр цилиндров d м 0,11
7 Коэффициент неравномерности вращения колінчатого вала δ 1/100
8 Положение кривошипа 1 при силовом расчёте механизма φ1 град 120
9 Число зубьев колёс стартерной передачи

za
zb 8
28
10 Модуль колёс стартерной передачи и планетарного механизма m=m1 мм 3,5
11 Передаточное отношение планетарного механизма привода воздуходувки uн1 1/5
12 Ход толкателя кулачкового механизма h мм 13
13 Фазовые углы поворота кулачка φпв=0 φп= φ0 град 63
14 Допускаемый угол давления Θдоп град 30
15 Масса толкача mт кг 0,3

Состав: 4 Чертежа,Пояснительная записка. Язык документа

Софт: AutoCAD, DWG

Файлы:
МЕХАНИЗМ ВОЗДУХОДУВНОЙ УСТАНОВКИ/
МЕХАНИЗМ ВОЗДУХОДУВНОЙ УСТАНОВКИ/Содержание.docx
МЕХАНИЗМ ВОЗДУХОДУВНОЙ УСТАНОВКИ/Лист 2.dwg
МЕХАНИЗМ ВОЗДУХОДУВНОЙ УСТАНОВКИ/Лист1.dwg
МЕХАНИЗМ ВОЗДУХОДУВНОЙ УСТАНОВКИ/Лист 3.dwg
МЕХАНИЗМ ВОЗДУХОДУВНОЙ УСТАНОВКИ/Курсач по ТММ.docx
МЕХАНИЗМ ВОЗДУХОДУВНОЙ УСТАНОВКИ/plot.log
МЕХАНИЗМ ВОЗДУХОДУВНОЙ УСТАНОВКИ/Курсовой проект по ТММ(Записка).docx
МЕХАНИЗМ ВОЗДУХОДУВНОЙ УСТАНОВКИ/Лист 4.dwg
МЕХАНИЗМ ВОЗДУХОДУВНОЙ УСТАНОВКИ/Титульный лист.docx
