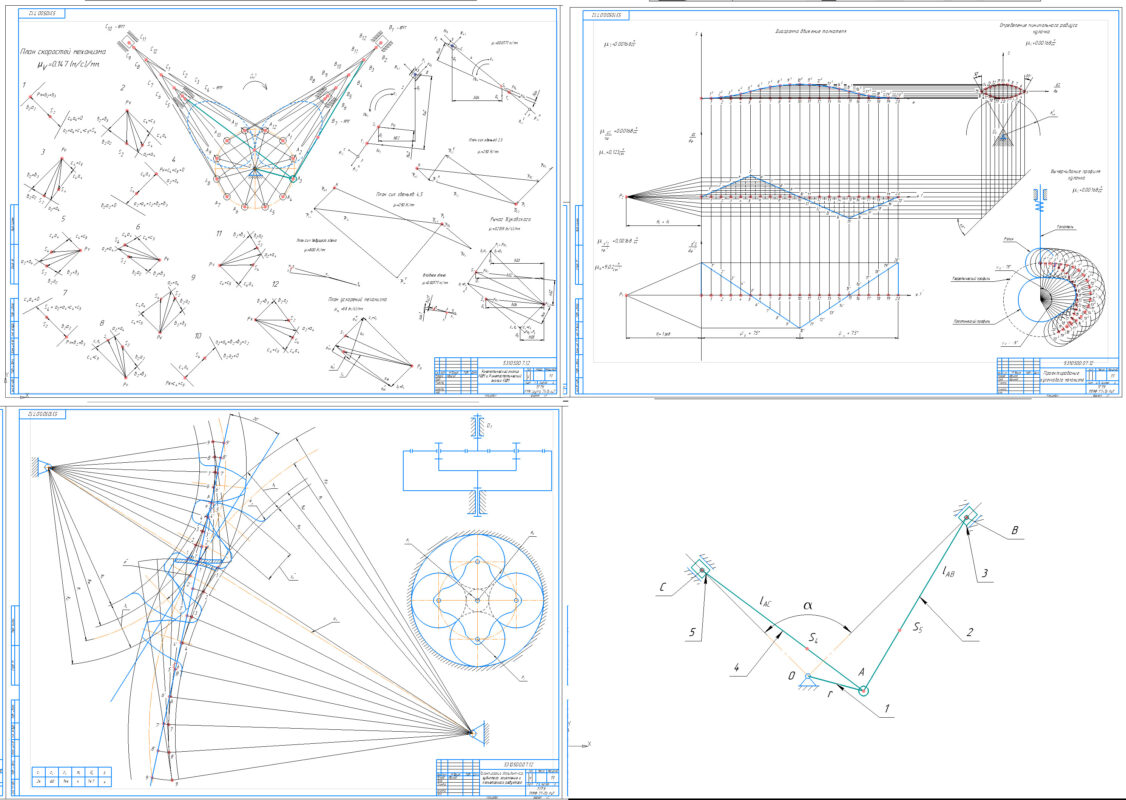

Кинематический и кинетостатический анализ КШМ (Задание – 7 Вариант – 12)

теория механизмов машин и механики
ТГТУ ММФ

КП по ТММ на тему: Кинематический и кинетостатический анализ КШМ
Задание – 7 Вариант – 12

Частота вращения электродвигателя ndb 2900 об/мин
Частота вращения коленчатого вала 1 n1 700 об/мин
Радиус кривошипа lOA 0.13 м
Длина шатуна lAC = lAB 0.42 м
Диаметры цилиндров:
I ступени dI 0.30 м
II ступени dII 0.17 м
Массы звеньев рычажного механизма : m4 = m2 1.6 кг
m3 1.5 кг
m5 0.9 кг
Моменты инерции звеньев JS4 = JS2 0.022 кг*м2
Максимальное давление в цилиндре I ступени PI 0.3 кПа
Максимальное давление в цилиндре II ступени PII 0.9 кПа
Числа зубьев колес привода масляного насоса z4 17
z3 31
Модуль зубчатых колес планетарного механизма m 6 мм
Ход толкателя кулачкового механизма h 18 мм

Содержание.
Стр.
1. Структурный анализ механизма 5
2. Синтез кинематической схемы механизма 7
3. Построение планов положения механизма 8
4. Кинематический анализ механизма:
4.1 Построение планов скоростей механизма 8
4.2 Построение плана ускорения механизма 11
4.3 Построение кинематических диаграмм 13
5. Силовой расчет механизма 17
6. Проектирование планетарного механизма и зубчатой передачи 21
6.1 Подбор чисел зубьев в планетарном редукторе 21
6.2 Изображение схемы редуктора 23
6.3 Проектирование зубчатой передачи 23
6.4 Построение картины зацепления 25

От модератора: в записке формулы картинки, есть расчет в mathCAd и дубль этого файла в ворде
