КОМПАС 3D 18

Автоматизация технологического процесса механообработки детали «Втулка»

УЧРЕЖДЕНИЕ ОБРАЗОВАНИЯ «БАРАНОВИЧСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»
Кафедра «Оборудования и автоматизация производства»
Дисциплина «Автоматизация производственный процессов»
Тема: Автоматизация технологического процесса механообработки детали «Втулка»
Барановичи 2014

ИСХОДНЫЕ ДАННЫЕ
Обрабатываемая деталь представляет собой «Втулка». Эскиз детали представлен на рисунке 1.1. Втулка — деталь машины, механизма, прибора цилиндрической или конической формы (с осевой симметрией), имеющая осевое отверстие, в которое входит сопрягаемая деталь.
В зависимости от назначения различают втулки подшипниковые, закрепительные, переходные и др.
Втулка переходная — инструмент, используемый на металлообрабатывающем оборудовании для установки инструмента с разными конусами Морзе.
• На токарном станке втулка переходная используется для установки инструмента в заднюю бабку, неподвижного центра в переднюю бабку.
• Для фрезерного станка втулка переходная — основной переходный элемент, позволяющий значительно снизить затраты на технологическую подготовку производства.

ВВЕДЕНИЕ 5
1 ИСХОДНЫЕ ДАННЫЕ 6
1.1 Анализ конструкции детали 7
1.2 Выбор и обоснование метода получения заготовки 12
1.3 Определение типа производства 14
1.4 Расчёт режимов резания и технического нормирования 18
1.5 Краткое описание ТП 22
2 РАЗРАБОТКА РТК 24
2.1 Обоснование выбора технологического оборудования 24
2.2 Выбор промышленного робота и вспомогательных устройств 26
2.3 Конструктивные расчеты средств автоматизации 27
3 КОМПОНОВКА РТК 29
3.1 Выбор и обоснование структурной схемы компоновки 29
3.2 Описание работы 30
3.3 Построение циклограммы 32
ЗАКЛЮЧЕНИЕ 34
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 35

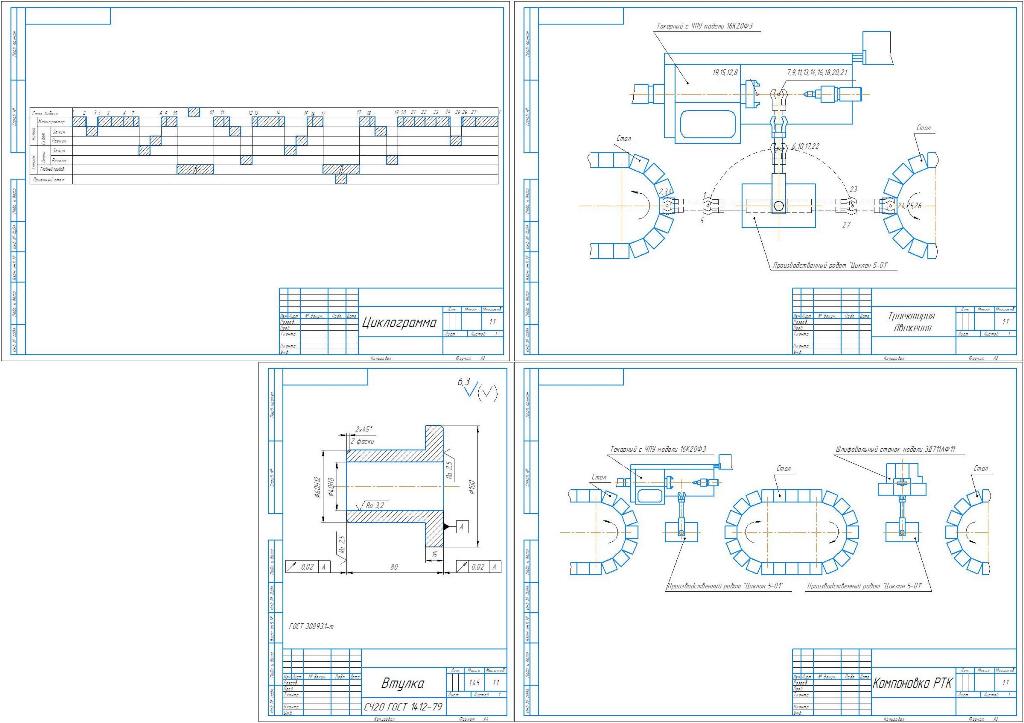

Состав: Пояснительная записка, Чертеж детали "Втулка",Компоновка РТК, Траектория движения,Циклограмма Язык документа

Софт: КОМПАС-3D 16.1
