Бакалаврская работа: Разработка конструкции и технологии изготовления червяка червячного редуктора с верхним размещением червяка и клиноременным приводом

Дніпродзержинський державний технічний університет, Кафедра Технологіі Машинобудування, Бакалаврська робота з дисципліни "Технологія Машинобудування" , Тема: Розробка конструкції та технології виготовлення черв’яка черв’ячного редуктора з верхнім розташуванням черв’яка та з клинопасовим приводом. Дніпродзержинськ 2014.

Тема даної бакалаврської роботи: Розробка конструкції та технології виготовлення черв’яка черв’ячного редуктора з верхнім розташуванням черв’яка та з клинопасовим приводом. Вихідні дані представлено на (кресленні1).

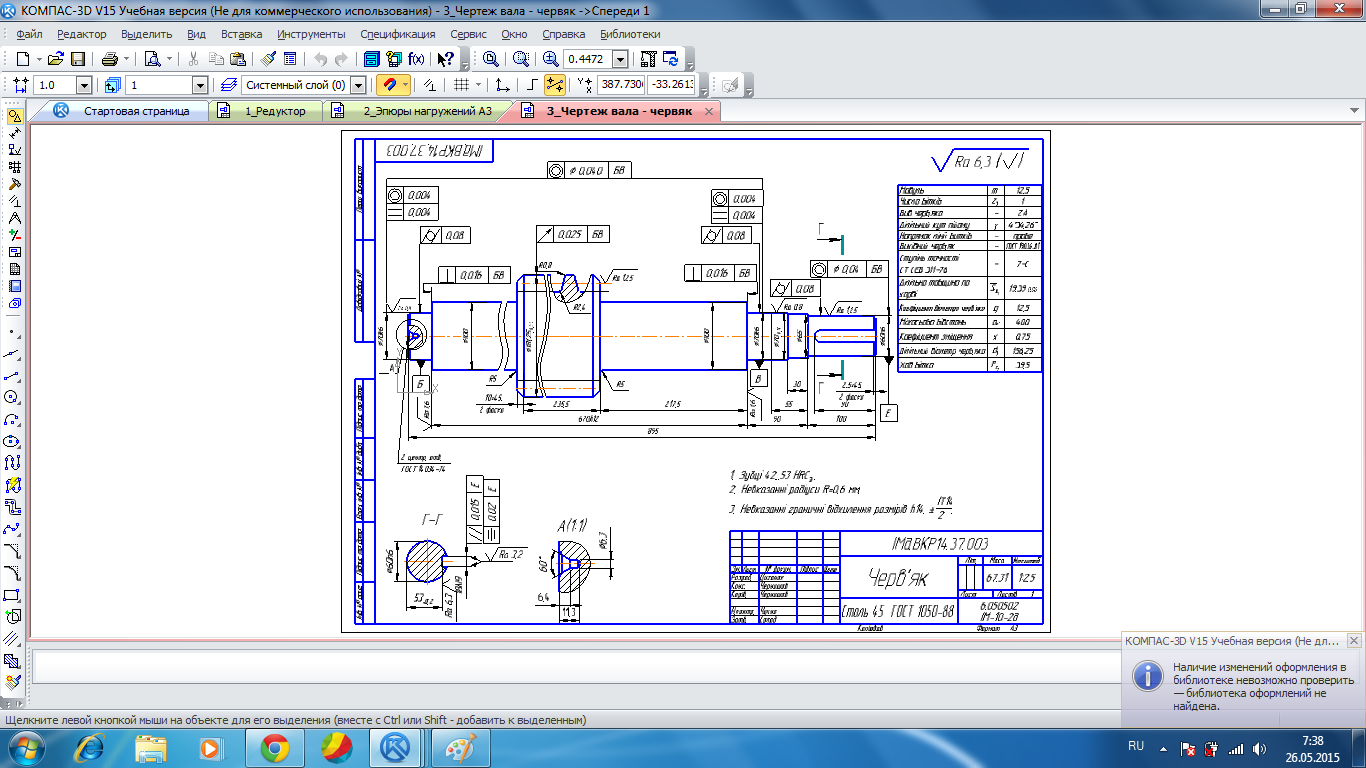

У конструкторській частині проведені кінематичні розрахунки: обраний електродвигун, визначені моменти, що крутять на валу, зроблені розрахунки черв’ячної передачі, визначені зусилля, які діють на червяк та побудовані епюри моментів(креслення2), за результатами яких визначено небезпечний перетин – ділянки червяка у місці посадки шківа. За отриманими значеннями спроектовано червяк (креслення3), який виготовлений зі сталі 45

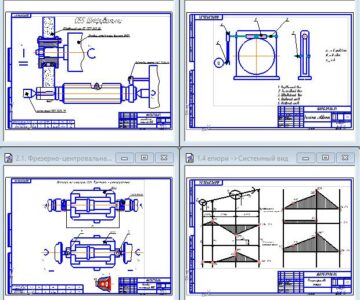

У технологічній частині роботи вибрано метод отримання заготовки – паковка та сконструйовано заготовку, (креслення 4); розроблений технологічний маршрут механічної обробки червяка (креслення 5); наладки для фрезерно-центрувалльної та (креслення 6 і 7 відповідно), вибрано устаткування, пристосування і ріжучий інструмент; визначили режими різання та норми часу на обробку.
У третій частині роботи розраховано сила затиску деталі та спроектовано верстатне пристосування - повідковий патрон,який представлений на кресленні 8. Фланець 1 патрона кріпиться гвинтами 16 до фланця шпинделя. Корпус 4 патрону з’єднаний з фланцем за допомогою гвинтів 6 з розпірними втулками 7 і ведучих пальців. Корпус може переміщатися щодо фланця у напрямі його пазів, що забезпечує рівномірність затиску заготовки кулачками; пружини 18 повертають корпус в початкове центральне положення. Ексцентрикові кулачки вільно встановлені на пальцях і мають на профілі насічку. З початком обертання шпинделя кулачки під дією відцентрової сили, що розвивається вантажами, затискають заготовку і приводять її в обертання; подальший затиск здійснюється в процесі різання. При зупинці верстата кулачки під дією пружин автоматично розкриваються штовхачами; для розвантаження пальців вони своєю напів циліндричною поверхнею притискують до виточок радіусів в корпусі.
В розділі охорони праці описується аналіз умов праці та заходи щодо їх оптимізації.
N2 = 17,5 кВт; Uред = 50.
