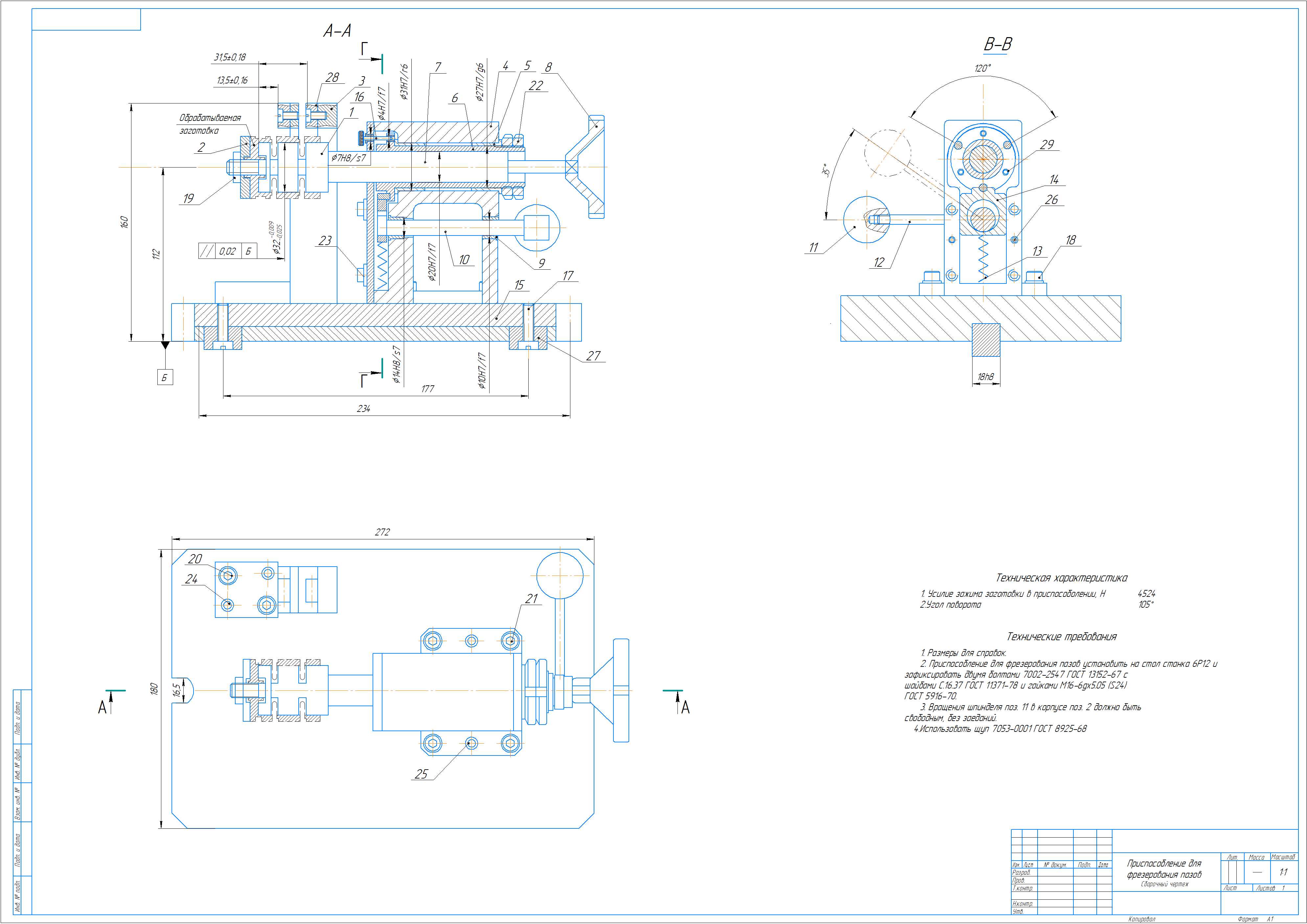

Быстродействующее переналаживаемое делительное приспособление для фрезерования шести пазов

Пермский Государственный Технический Университет
Кафедра «Технология машиностроения»
Контрольная работа по курсу "Технологическая оснастка"
на тему: Быстродействующее переналаживаемое делительное приспособление для фрезерования шести пазов
Пермь 2020

Требуется спроектировать быстродействующее переналаживаемое делительное приспособление для фрезерования шести пазов 3+0,2 комплектом фрез (см. чертеж детали).

Содержание
Стр.
1.Исходные данные ……………………………………………………….. 1 2 Разработка схемы базирования детали…………………………………. 3
3.Принципиальная схема и компоновка приспособления……………….. 4
4. Настройка фрезы на выполняемые размеры……………………………. 4
5.Расчет требуемой силы закрепления детали…………………………… 5
6.Разработка и описание конструкции корпуса приспособления……… 8
7. Описание конструкции делительного устройства …………………… 9
8.Принцип работы приспособления………………………………………. 10
9.Расчет приспособления на точность …………………………………… 11 Список использованной литературы……………………………………… 14
Приложение 1 Чертеж заготовки ……………………………………………15
