Конкурс асов 3D-моделирования

Cварной колодец объемом 3.1м³ для монтажа подземного пожарного гидранта

Министерство образования и науки российской федерации
Федеральное государственное бюджетное образовательное учреждение высшего образования
«Тюменский индустриальный университет»
Институт промышленных технологий и инжиниринга
Кафедра «технология машиностроения»
Выпускная квалификационная работа на тему: «Разработка участка сборки и сварки сварного колодца объемом 3.0м³ для монтажа пожарного гидранта подземного исполнения»
Тюмень 2018г.

Работа выполнялась на основании индивидуального заказа. На основании предложенной темы была разработана конструкция сварного подземного колодца для монтажа пожарного гидранта.
Цель работы – разработать технологию и участок сборки и сварки сварного колодца объёмом 3.0 м³ для монтажа пожарного гидранта подземного исполнения.
Для достижении указанной цели в работе решены следующие задачи, а также представлены: общие сведения о конструкции; характеристика основных материалов конструкции; разработка последовательности изготовления конструкции; анализ и выбор способов сварки; организация заготовительного производства; параметры базовой технологии; разработка проектной технологии; расчет и проектирование сборочно-сварочного участка, цеха; расчет цеховой себестоимости конструкции; рассмотрены вопросы организации охраны труда.
В специальной части выпускной квалификационной работы спроектирован сборочно-сварочный цех. Решён комплекс вопросов по организации и экономике производства, выполнены соответствующие расчёты.

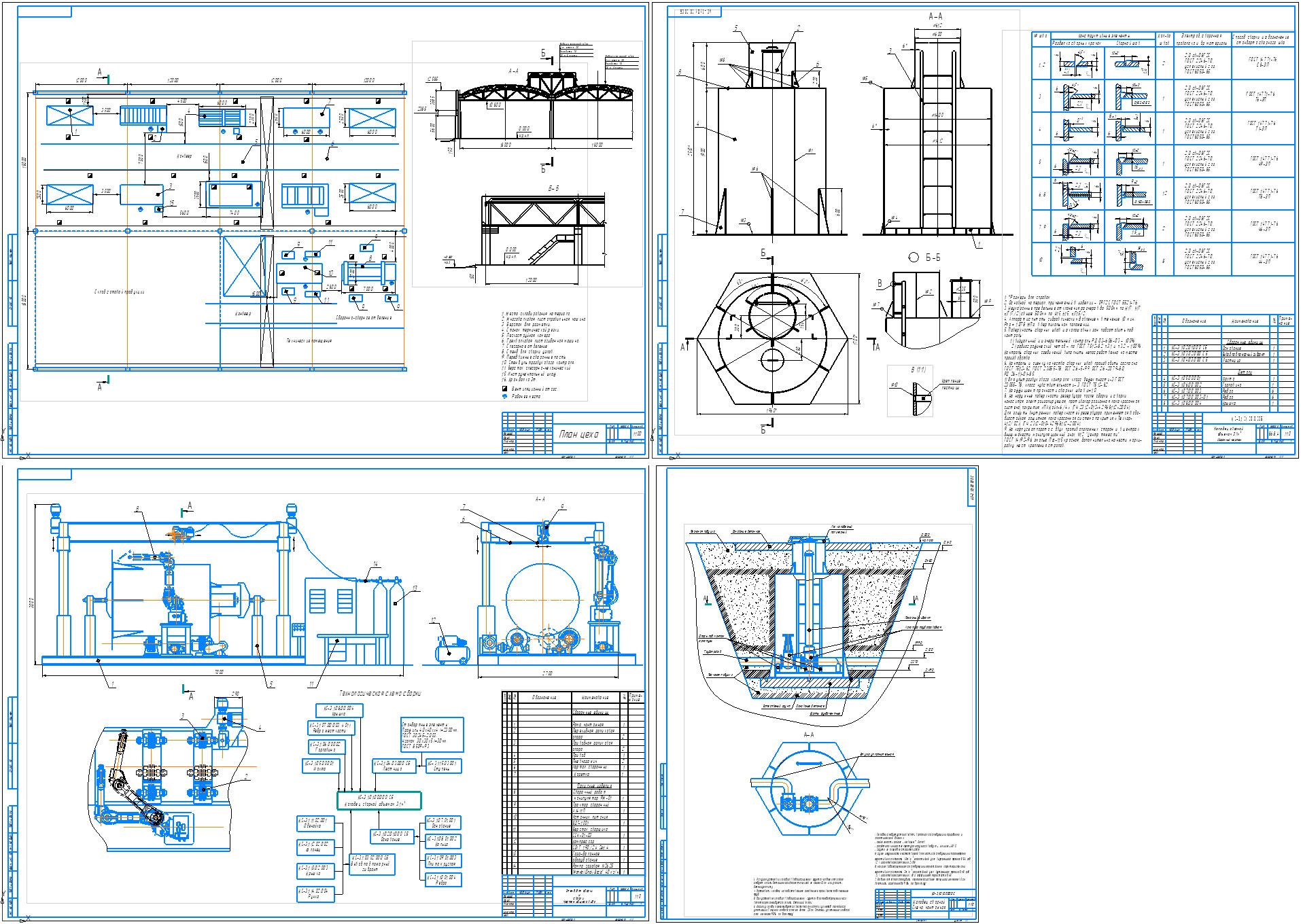

Графическая часть работы состоит из 4 листов формата А1: Колодец сварной схема монтажная. Колодец сварной сборочный чертеж. Стенд для сборки и сварки чертеж общего вида. План цеха.

Состав: Колодец сварной схема монтажная. Колодец сварной сборочный чертеж. Стенд для сборки и сварки чертеж общего вида. План цеха. Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Cварной колодец объемом 3.1м³ для монтажа подземного пожарного гидранта

колодец\1 Общий вид А1.cdw
колодец\2. Сборочный А1.cdw
колодец\3. Стенд А1.cdw
колодец\4 План участка.cdw
колодец\Пояснительная записка.docx
