Детальная разработка технологического процесса обработки детали кронштейн правый и разработка управляющей программы для обработки детали на станках с ЧПУ

Луцький національний технічний університет
Кафедра КПВ та ТМ
Курсова робота з дисципліни "Тезнології автоматизованого виробництва"
на тему: "Детальная разработка технологического процесса обработки детали кронштейн правый и разработка управляющей программы для обработки детали на станках с ЧПУ"
Луцьк 2012

В даному курсовому проекті розроблений технологічний процес виготовлення фланець правий, який включає:
- 4 листи виконано в КРМПАС;
- пояснювальна записка, формат А4;
- технологічний процес механічної обробки;
- специфікація до складальних креслень пристроїв;
- літературні джерела.
В даному курсовому проекті розроблений новий технологічний процес для обробки деталі на верстатах з ЧПУ

1 ТЕХНІКО-ЕКОНОМІЧНЕ ОБҐРУНТУВАННЯ 1.1 Характеристика об'єкту виробництва, службове призначення деталі, ТУ, 1.2 Сучасні досягнення в області технології машинобудування, обладнання і оснащення при виготовленні подібних деталей, 1.3 Характеристика проектного варіанту техпроцесу. Економічне обґрунтування, 1.4 Висновки та постановка задачі на дипломне проектування, 2 РОЗРОБКА ТЕХНОЛОГІЧНОГО ПРОЦЕСУ 2.1 Вибір способу отримання заготовки, 2.2 Вибір та розрахункове обгрунтування технологічних баз, 2.3 Розробка оптимального варіанту технологічного процесу, 2.3.1 Визначення допусків, припусків і операційних розмірів. Проектування заготовки, 2.3.2 Розрахунок режимів різання, вибір обладнання та оснащення, 2.3.3 Нормування техпроцесу, 3 ПРОЕКТУВАННЯ ТА МОДЕЛЮВАННЯ ДЕТАЛІ В ЗБ 3.1 Характерні моменти при проектуванні деталі за допомогою засобів комп'ютерного проектування, 3.2 Опис алгоритму проектування деталі, 4 РОЗРОБКА УПРАВЛЯЮЧОЇ ПРОГРАМИ ТП 4.1 Моделювання технологічного оснащення, що використовується, 4.2 Підбір ріжучого інструменту, використаного при обробці, 4.3 Розробка управляючої програми ТП

Состав: Карта технологічного процесу, Плакат Розробка управляючої програми в PowerMill, Кронштейн правий 00.039, ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Детальная разработка технологического процесса обработки детали кронштейн правый и разработка управляющей программы для обработки детали на станках с ЧПУ

кр\креслення\КРОНШТЕЙН 039 .psmodel

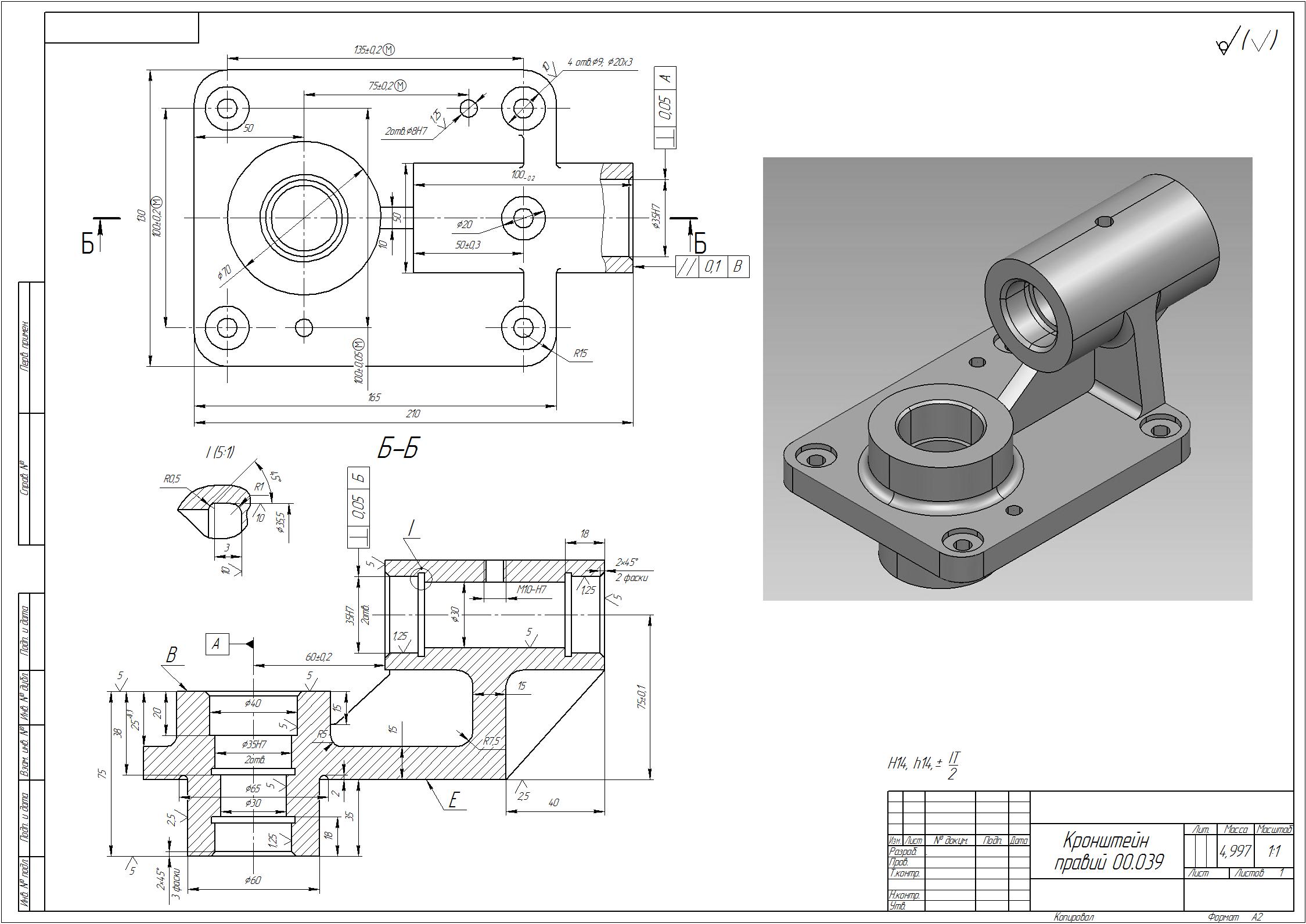

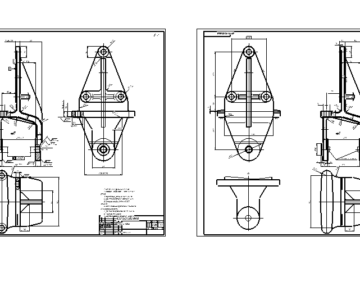

кр\креслення\Кронштейн правий 00.039 Компас.cdw
кр\креслення\Кронштнйн правий 00.039.jpg
кр\креслення\КТП 1.cdw
кр\креслення\КТП 2.cdw
кр\креслення\лист 3\PowerMill.jpg
\᫥\ 3\ 3 ணࠬ _ઠ.jpg
кр\креслення\лист 3\зображ руху ріж інстр 2.jpg
кр\креслення\лист 3\зображення руху ріж інстр 1.jpg
кр\креслення\лист 3\лист
кр\креслення\лист 3\Початкова точка руху.jpg
кр\креслення\лист 3\рис.6.jpg
кр\креслення\лист 3\Траєкторія руху 2.jpg
кр\Пояснювальна записка\ВСТУП..doc
кр\Пояснювальна записка\Зміст.doc
кр\Пояснювальна записка\Пояснювальна записка.docx
\᫥\ 3
кр\креслення
кр\Пояснювальна записка
кр
