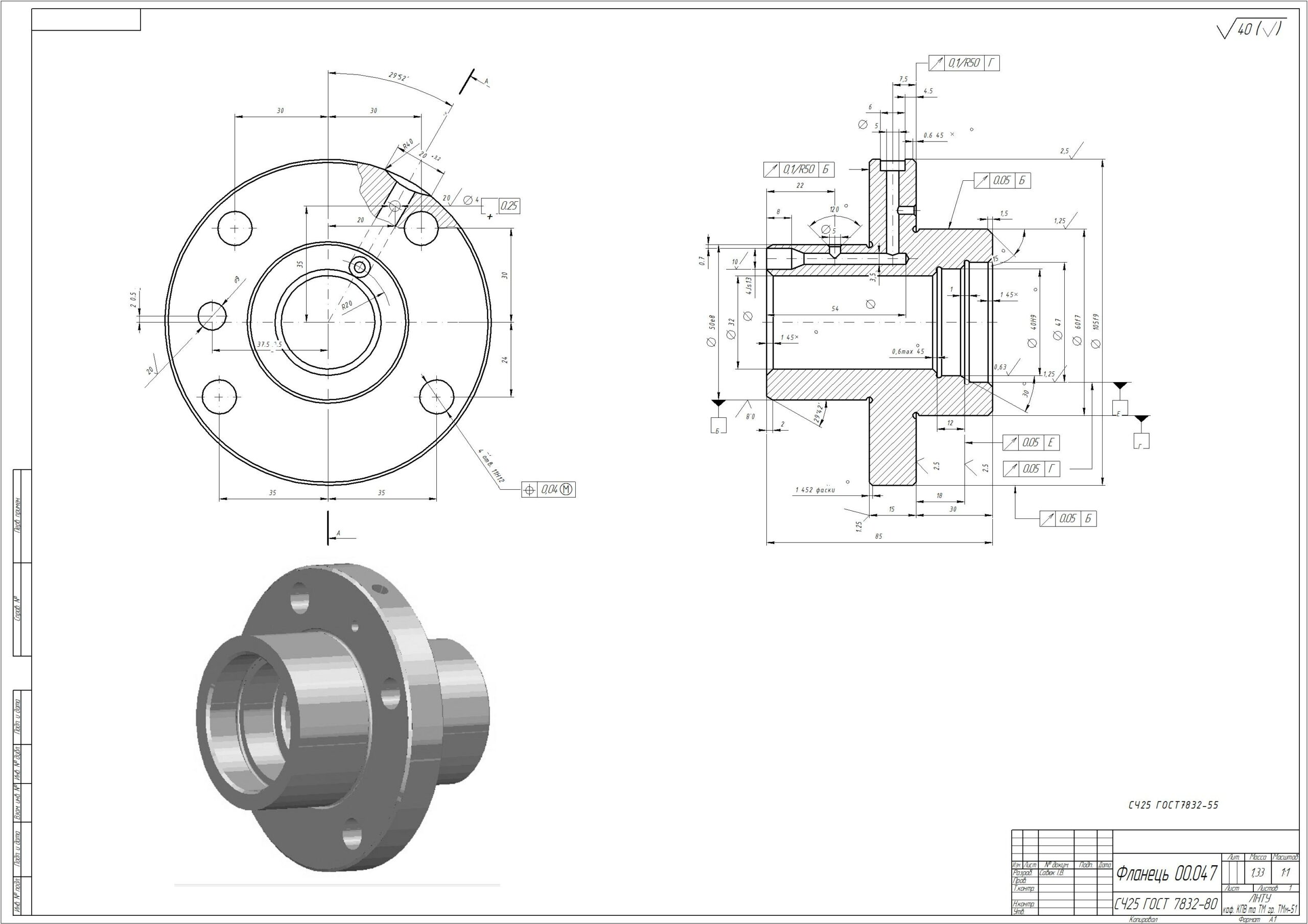

Детальная разработка технологического процесса обработки детали фланец и разработка управляющей программы для обработки детали на станках с ЧПУ

Луцький національний технічний університет,
Кафедра КПВ та ТМ,
Дисципліна "Технологіх автоматизованого виробництва"
Тема: "Детальная разработка технологического процесса обработки детали фланец и разработка управляющей программы для обработки детали на станках с ЧПУ"
Луцьк 2012

Вданому проекті розроблено технологічний процес виготовленн деталі фланець з рощробкою програми для її обробки на верстатах з ЧПУ. Курсова робота містить пояснювальну записку у форматі А4, креслення деталі та її 3D твердотіла модель, формат А1, креслення карти технологічного процесу, 2 листа формату А1, схема обробки деталі на верстаті з ЧПУ та фрагмент управляючої програми, 1 лист формату А1.

Состав: Техніко-економічне обґрунтування , Характеристика об’єкта виробництва, службове призначення, ТУ, Сучасні досягнення в області технології машинобудування, обладнання та оснащення при виготовленні подібних деталей, Характеристика проектного варіанту техпроцесу. Економічне обґрунтування, Висновки і формулювання задачі на курсове проектування, Розробка технологічного процесу, Вибір способу отримання заготовки, Вибір та розрахункове обґрунтування технологічних баз, Розробка оптимального варіанту технологічного процесу, Визначення допусків, припусків і операційних розмірів. Проектування заготовки, Розрахунок режимів різання, вибір обладнання та оснащення, Нормування техпроцесу, Проектування та моделювання деталі в 3D, Характерні моменти при проектуванні деталі, Опис алгоритму проектування деталі, Розробка управляючої програми, Моделювання технологічного оснащення що використовується, Підбір ріжучого інструменту використаного при обробці, Розробка управляючої програми ТП, Загальні висновки по курсовій роботі, Список посилань Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Детальная разработка технологического процесса обработки детали фланец и разработка управляющей программы для обработки детали на станках с ЧПУ

Ігор\КТП1.cdw
Ігор\КТП2.cdw
Ігор\КУРСАК пОЛІНКЕВИЧ ПЗ.doc
Ігор\САВЮК ЛИСТ 3 Управляюча програма\зобр руху ріж інстр 2.jpg
Ігор\САВЮК ЛИСТ 3 Управляюча програма\зображення руху ріж інстр 1.jpg
Ігор\САВЮК ЛИСТ 3 Управляюча програма\лист
Ігор\САВЮК ЛИСТ 3 Управляюча програма\повер мілл код.jpg
Ігор\САВЮК ЛИСТ 3 Управляюча програма\повер мілл.jpg
Ігор\САВЮК ЛИСТ 3 Управляюча програма\початк точка руху.jpg
Ігор\САВЮК ЛИСТ 3 Управляюча програма\траєкторія.jpg
Ігор\Фланець 00.047.cdw
Ігор\САВЮК ЛИСТ 3 Управляюча програма
Ігор
