Дипломный проект на тему "Участок холодной листовой штамповки балки задней опоры двигателя автомобиля Урал"

Южно-Уральский государственный университет
Кафедра машиностроение
Выпускной дипломный проект
На тему "Участок холодной листовой штамповки балки задней опоры двигателя автомобиля Урал"»
Миасс 2006

В данном проекте предложен способ изготовление детали балка задней опоры двигателя методом холодной листовой штамповки.
В ходе работы произведен анализ и выявлены недостатки действующего производства. Сделаны предложения по их устранению.
Произведена разработка нового технологического процесса: анализ конструкции детали; определение последовательности операций; расчет размеров заготовки; выбор оборудования; расчет норм штучного времени на операции.
При конструировании штампа произведен расчет исполнительных размеров рабочих частей штампа, рассмотрена конструкция, основные неисправности штампов и способы их устранения; определена стойкость штампов. Отражена конструкция производственного здания. Рассчитан экономический эффект.
Графическая часть содержит: Чертежи детали, штампа, планировку участка, разрез здания, экономическую часть.
Дипломный проект содержит: 10 листов формата А1 и 4 листа формата А4; 136 страниц пояснительной записки содержащей 47 иллюстраций; библиография литературы 5 наименований.

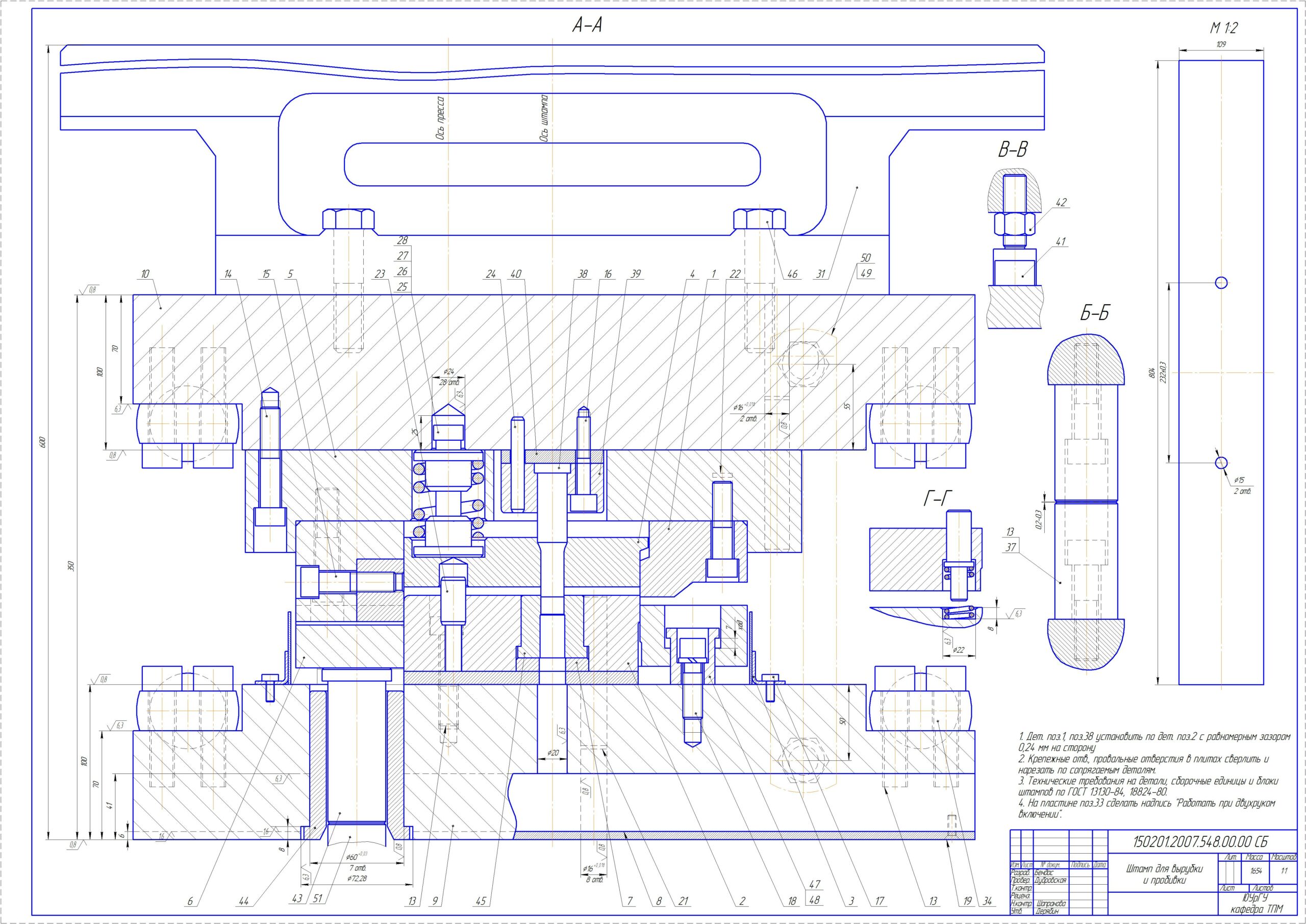

Состав: Чертежи: Плита монтажная (СБ); Матрица (СБ); План верха (СБ); План Низа (СБ); Планировка-Ферма (ТС); Штамп-общий вид (СБ); Деталировка (выталкиватель, планка, плитка, ограждение, пуансон, матрица, съемник ); Чертеж детали Экономический плакат_А1; Спецификации_А4 (4 листа). Технологический процесс, ПЗ. Язык документа

Софт: КОМПАС-3D 14 SP2
