Штамп совмещенного действия (листовая штамповка)

РГАТУ им. П.А. Соловьева
кафедра обработки металлов давлением
курсовая по дисциплине "Технология листовой штамповки"
Рыбинск 2017

Разработать технологический процесс на листоштамповочную деталь и выбрать соответствующую оснастку. Конструктивно оформить применяемый штамп. Деталь представляет собой «стакан» с плоским дном и широким фланцем, полученный путем вытяжки из плоской листовой заготовки. Изделие изготавливается из медного сплава латуни Л63.

СОДЕРЖАНИЕ

ЗАДАНИЕ НА КУРСОВОЙ ПРОЕКТ 3
ВВЕДЕНИЕ 4
1. АНАЛИЗ ФОРМЫ И МАТЕРИАЛА ДЕТАЛИ 5
2. ПРЕДПОЛАГАЕМАЯ СХЕМА ОСНОВНЫХ ТЕХНОЛОГИЧЕСКИХ ОПЕРАЦИЙ ИЗГОТОВЛЕНИЯ ДЕТАЛИ 7
3. ОПРЕДЕЛЕНИЕ РАЗМЕРОВ ЗАГОТОВКИ. РАСКРОЙ ЛИСТОВОГО МАТЕРИАЛА 8
3.1 Определение размеров заготовки 8
3.2 Определение ширины полосы 9
3.3 Выбор раскроя материала 11
4. РЕЗКА ЛИСТОВОГО МАТЕРИАЛА НОЖНИЦАМИ 15
5. ТЕХНОЛОГИЧЕСКИЙ РАСЧЕТ ВЫТЯЖКИ 16
6. ОПРЕДЕЛЕНИЕ СИЛ ВЫРУБКИ И ВЫТЯЖКИ И ВЫБОР ОБОРУДОВАНИЯ 18
7. СМАЗКА ПРИ ВЫТЯЖКЕ 20
8. КОНСТРУИРОВАНИЕ ШТАМПА И ЕГО ДЕТАЛЕЙ 21
9. ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС 28
10. ОПИСАНИЕ РАБОТЫ ШТАМПА 30
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 31
ПРИЛОЖЕНИЕ 32

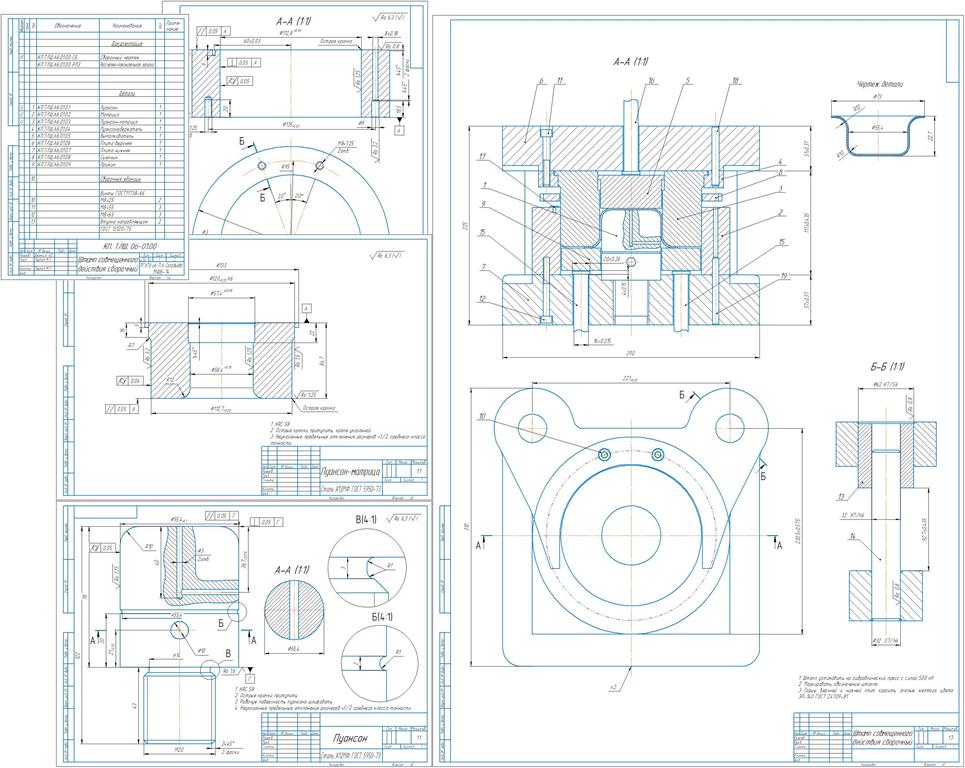

Состав: Пуансон-матрица (чертеж), пуансон (чертеж), матрица (чертеж), штамп совмещенного действия (чертеж), спецификация, расчетно-пояснительная записка Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Промышленность / Металлургия / Обработка металлов давлением / Штамп совмещенного действия (листовая штамповка)

15_1_Puanson-matritsa__KP_TLSh_B5_01_03.cdw
15_1_Puanson__KP_TLSh_B3_01_01.cdw
15_1_Matritsa__KP_TLSh_B3_01_02.cdw
1_PZ_Listovaya.docx
15_1_Shtamp_sovmeschennogo_deystvia_dlya_vyrubki_i_vytyazhki__KP_TLSh_B3_01_00_SB.cdw
15_1_Spetsifiikatsia_Shtamp_sovmeschennogo_deystvia_dlya_vyrubki_i_vytyazhki__KP_TLSh_06-01_00.spw
