Дипломный проект Стенд для электромеханического восстановления деталей СДМ

Сибирская государственная академия путей сообщения
Кафедра Механизация путевых машин
Дипломный проект на тему Стенд для электромеханического восстановления деталей СДМ
Новосибирск 2005

Электромеханическое деформирование является одним из перспективных способов восстановления изношенных деталей машин. Подготовка инженерных кадров, способных использовать эту технологию предполагает изучение, исследования процессов нагрева и деформирование металла, изменение структуры и свойств материала деталей.
Для постановки лабораторных работ, нацеленных на изучение физических основ процессов деформирования и технологических особенностей его разработан лабораторный стенд.
В дипломном проекте решены следующие задачи:
- разработана принципиальная схема стенда;
- спроектирована передняя бабка и механизм подачи инструмента;
- дан обзор электромеханического упрочнения деталей;
- в экономической части дипломного проекта проведен расчет проектной стоимости лабораторного стенда и себестоимости изготовления восстановленных деталей.
- в разделе охрана труда разработаны мероприятия по охране труда при работе на экспериментальном стенде ТВ-4. Рассчитана защита от поражения электрическим током. Выбрана изоляция приводного двигателя стенда.
Записка содержит 6 глав на 77 листах А4.

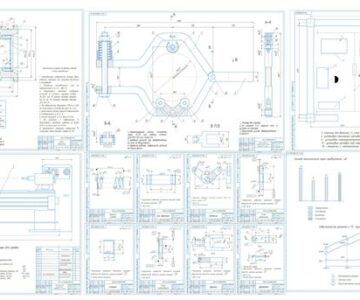

В графической части дипломного проекта представлены общий вид стенда и его разрабатываемых элементов. 8 чертежей формата А1

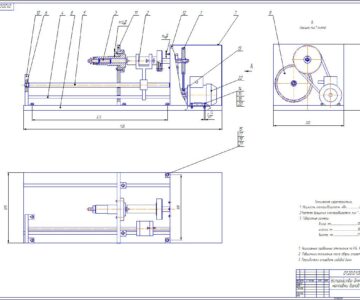

Состав: бабка задняя (ВО), лабораторный стенд (ВО), коробка передач (ВО), механизм подачи суппорта (ВО), привод (ВО), график выбора режима обработки (2 листа), ПЗ Язык документа

Софт: AutoCAD 2013

Файлы:
Дипломный проект Стенд для электромеханического восстановления деталей СДМ/
Дипломный проект Стенд для электромеханического восстановления деталей СДМ/Записка.doc
Дипломный проект Стенд для электромеханического восстановления деталей СДМ/8 чертежей А1.dwg
