КОМПАС 3D 18

Фрезерное приспособление

Балтийский государственный университет им. Устинова
Кафедра Оружия и систем вооружения
Индивидуальное домашнее задание: " Машиностроительное производство"
На тему: «Разработка технологической оснастки»
Спб 2016

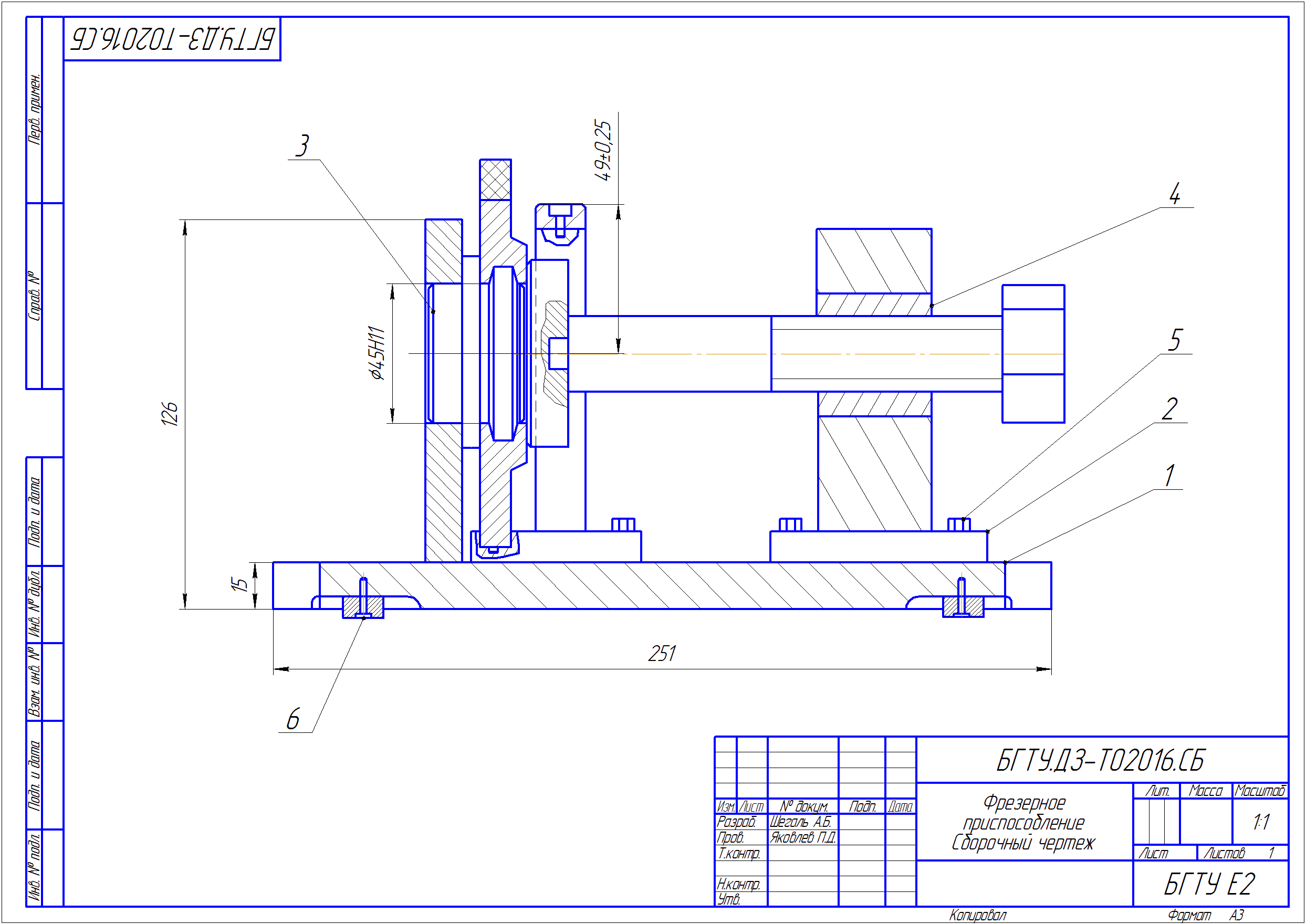

В результате проделанной работы изучены различные виды технологической оснастки, рассмотрены их достоинства и недостатки. Выполнен чертеж фрезерного приспособления для обработки детали «Фланец» в размер 50±0.5. Составлен отчет, в котором указаны химические и физико-механические свойства стали, указан маршрут изготовления детали. К отчету прилагается чертеж детали.

Состав: Фрезерное приспособление( СБ), Деталировка( фланец), Спецификация, Отчет Язык документа

Софт: КОМПАС-3D 16

Просмотр файлов
Chertezh_flanets.cdw
Chertezh_flanets_cdw.bak
Otchet_po_osnastke.doc
prisposoblenie.cdw
Spetsifikatsia (1).spw
Spetsifikatsia_spw.bak
