ИжГТУ им. М.Т.Калашникова; 2021г.

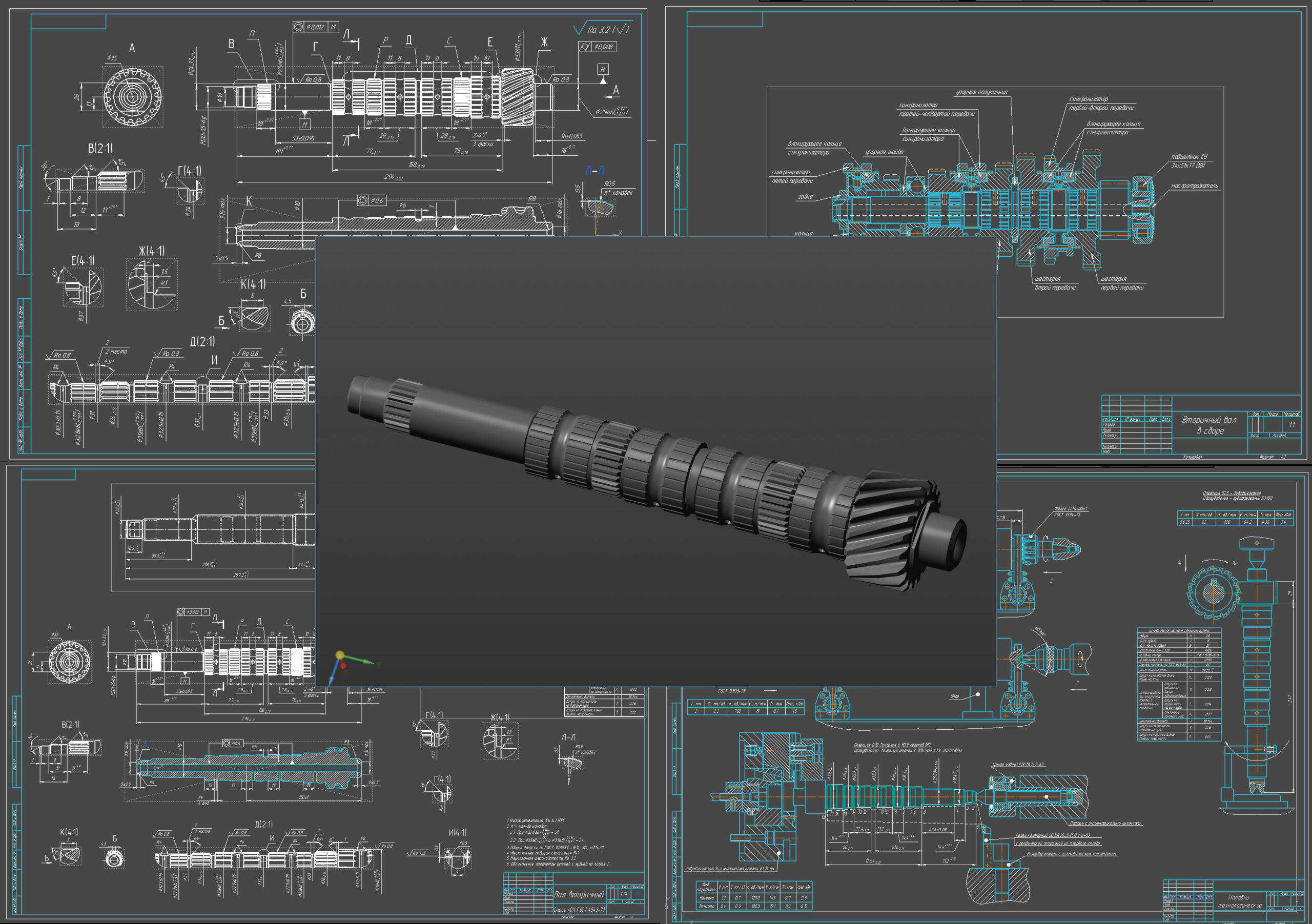

Курсовая работа "Изготовление вторичного вала МКП"
Для написания работы был предоставлен вал в "железе".
Рассмотрим отечественную механическую коробку передач ВАЗ-21807. Это усиленная версия коробки ВАЗ-2180 с тросовым приводом механизма переключения, которая устанавливается на Гранты, Калины и Приоры. Модификация 21807 рассчитана на больший крутящий момент, чем 2180. Передаточное отношение главной пары 3,94. По паспорту время разгона до 100 км/ч 10,2 с, а максимальная скорость 188 км/ч. Расход топлива 7,5 л/100 км в смешанном цикле. Вал представляет собой многоступенчатое тело вращения цилиндрической формы, опирающийся на две опоры. Опорами служит посадочные места под подшипник. По центру находиться сквозное отверстие, связанное с отверстиями выходящих на посадочные поверхности для обеспечения смазывания машинным маслом. Имеются поверхности для посадки шестерни передач и шлицы для посадки синхронизаторов. Так же есть фаски для плавной сборки шестерен и синхронизаторов на валу. Остальные поверхности выполняют конструктивную часть.
Вал изготавливается из стали 40Х ГОСТ 4543-71. Сталь 40Х - конструкционная легированная сталь, применяется для деталей с твердой износоустойчивой поверхностью при достаточно прочной и вязкой сердцевине, работающей при больших скоростях и средних давлениях. В стали содержится 0,4% углерода. Сталь трудносвариваемая, применяется для изготовления осей, валов реек, колец, втулок и других деталей повышенной прочности.
Содержание
Введение 2
1 Общая часть 3
1.1 Назначение и принцип коробки передач автомобиля 3
1.2 Служебное назначение изготавливаемой детали и её поверхности 3
1.3 Краткая характеристика типа производства 4
2 Технологическая часть 8
2.1 Анализ технологичности конструкции детали 8
2.2 Проектирование исходной заготовки 8
2.3 Технологический маршрут обработки детали, выбор оборудования и технологические схемы базирования 8
2.4 Расчет режимов резания 9
2.5 Технологическое нормирование операций обработки 10
2.6 Расчет припусков на обрабатываемые поверхности детали 10
3 Конструкторская часть 25
3.1 Служебное назначение и описание конструкции приспособления 25
3.2 Силовой расчет привода приспособления 26
3.3 Специальный режущий инструмент
3.4 Типы и виды конструкции контрольно-измерительных приборов
4 Заключение 29
Список Литературы 30
