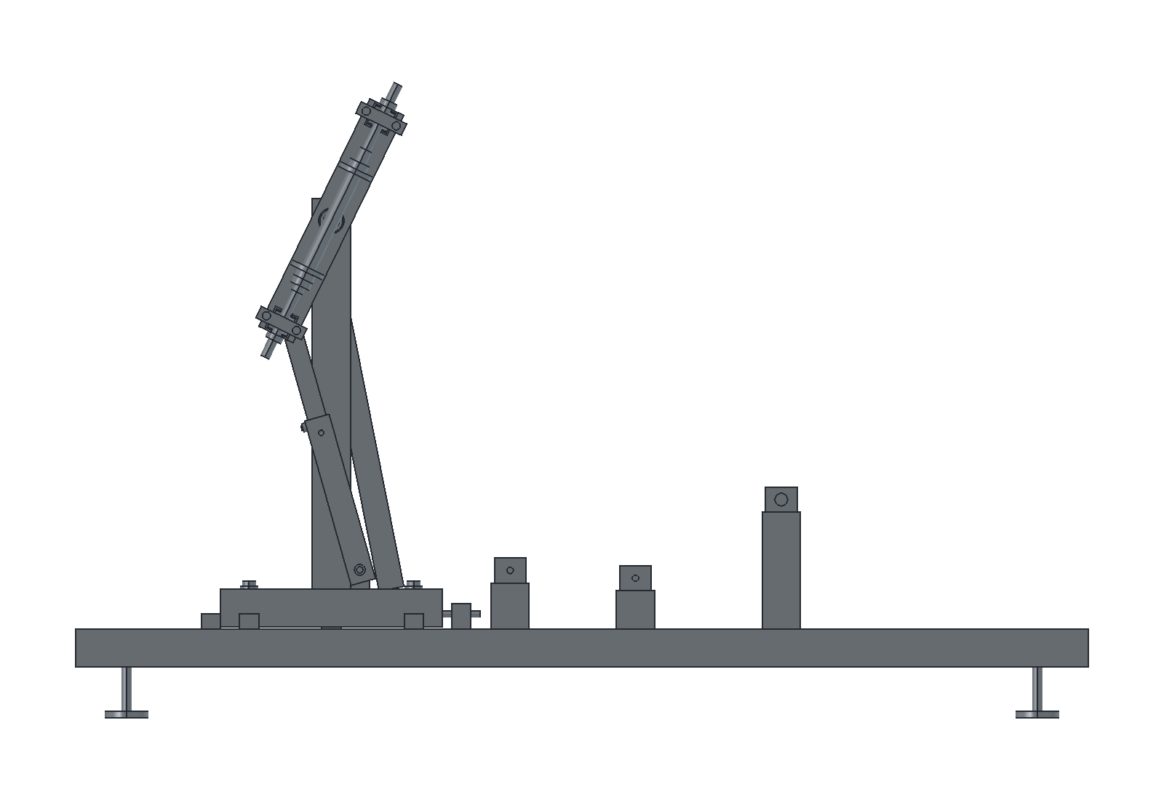

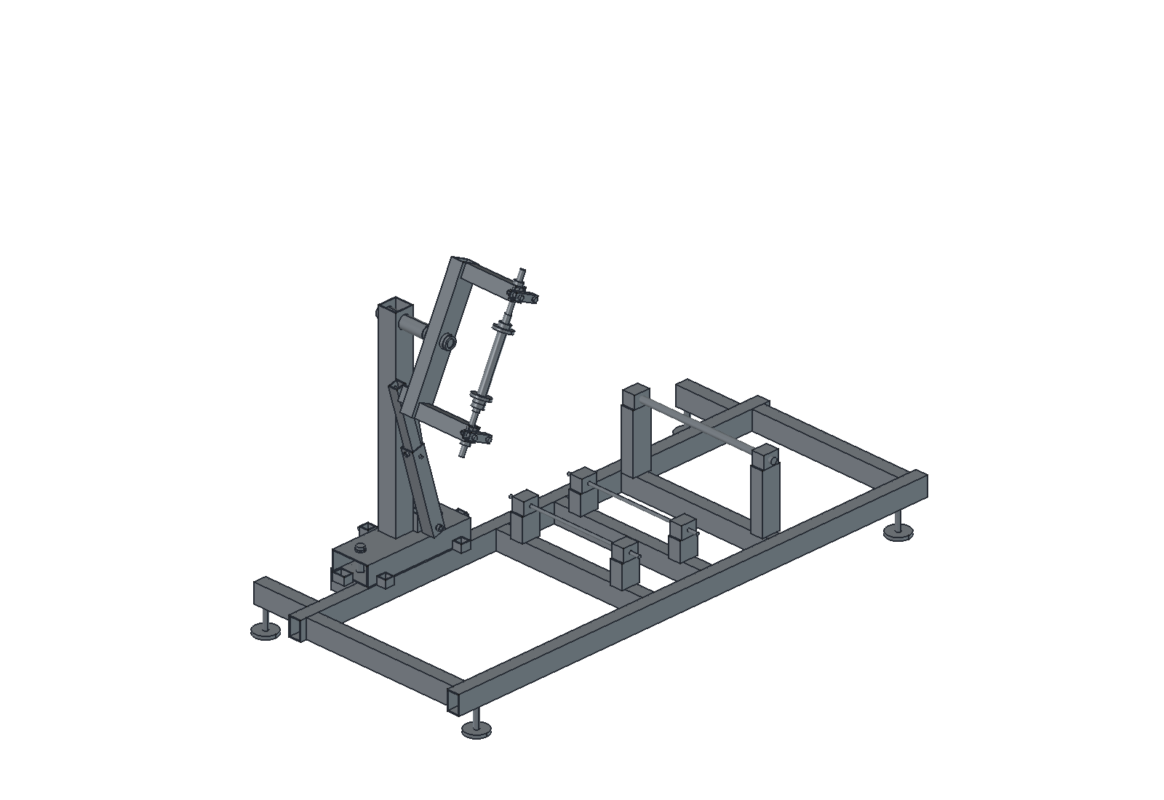

Компоновочная 3D-модель оснастки для исследования изменения положения рулевого стакана мотоцикла Урал. Основание с опорами рамы, съёмная боковая рука, профильная пятка, поворотный узел, оправка, центраторы, прижимы и регулируемый раскос. В комплект включена только оснастка, без чужой модели мотоциклетной рамы.
Состав: FreeCAD FCStd, STEP, перечень объектов CSV и пояснение TXT. 113 именованных объектов геометрии, суммарно 117 замкнутых тел BRep. Модель дана в исходном положении V11; угол исходной CAD-оси — 26°, это не натурный замер. FCStd содержит готовые BRep-тела и размещения, без нативной истории Sketch/PartDesign и автоматического перестроения механизма. Параметрический генератор и дополнительные положения в данный комплект не входят.
FCStd и STEP повторно открыты и проверены по валидности, числу тел, габаритам и объёму. В проектном исследовании ранее проверялись отдельные положения механизма, снятие руки и выбранные пересечения. Эти проверки не подтверждают готовность оснастки к работе.
Посадки оправки на реальном стакане, материалы, прочность, сварные швы, люфты, преднатяг и повторяемость возврата ещё не подтверждены. Размеры являются компоновочными. Модель предназначена для изучения и дальнейшей разработки, а не для изготовления и переварки рамы без инженерной доработки.
