Конкурс асов 3D-моделирования

Курсовой проект по Технологии машиностроения.

Нижегородский Государственный Технический Университет им.Р.Е.Алексеева
Кафедра технологии и оборудования машиностроения
Курсовой проект по дисциплине "Технология машиностроения"
На тему: Усовершенствование действующего технологического процесса производства детали типа Корпус"
Нижний Новгород 2015

В данном проекте усовершенствуется производство детали типа корпус.

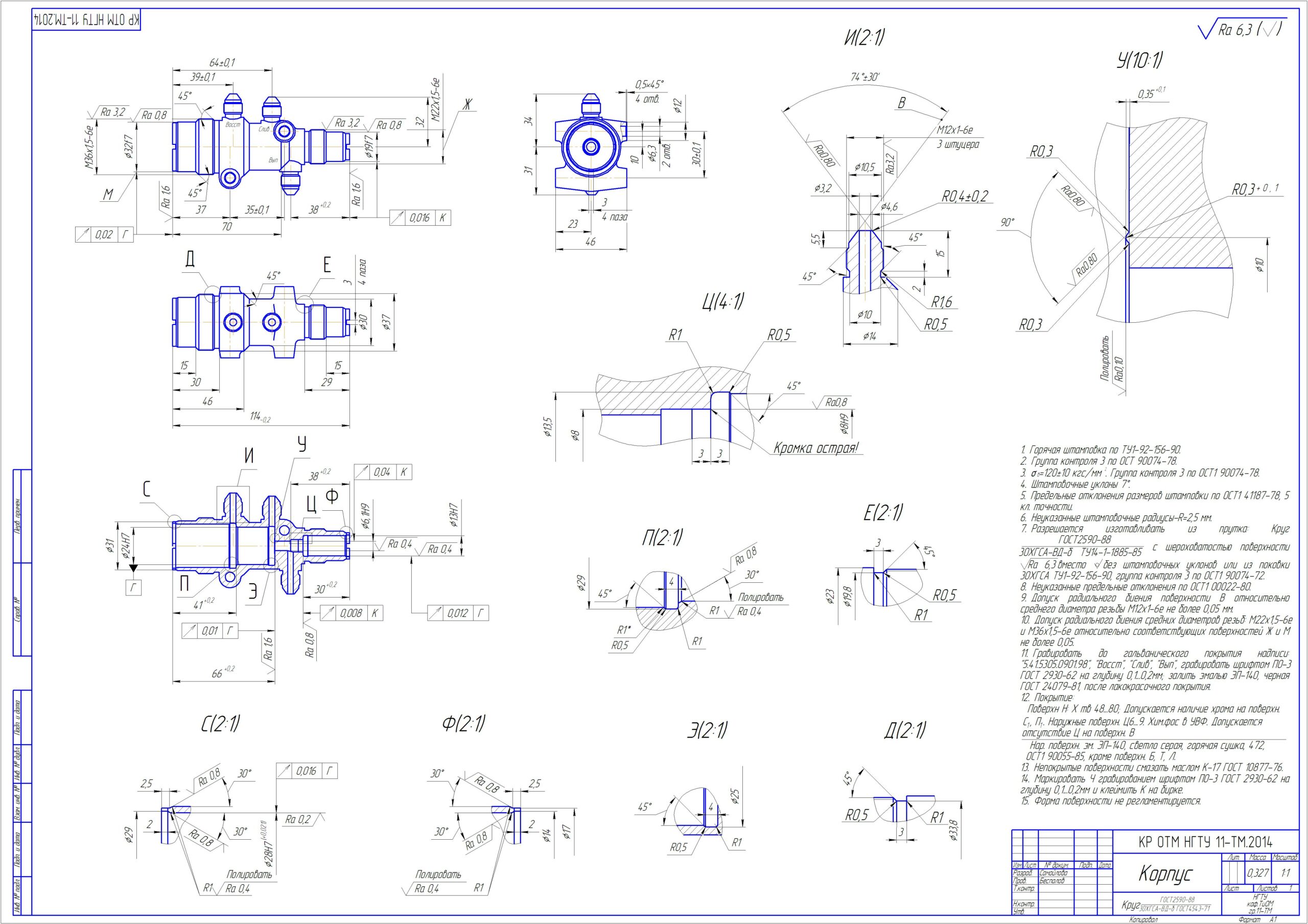

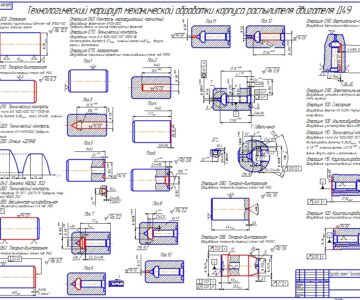

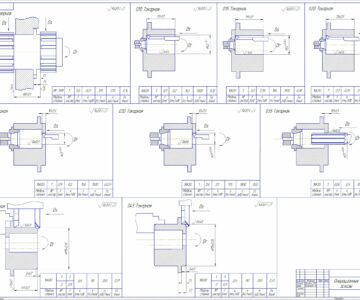

Графическая часть содержит 3 листа формата А1 (чертеж детали,Эскизы обработки), 1 лист формата А2(эскизы обработки), 1 лист формата А4х3(чертеж заготовки), 3D модель детали типа корпус, 64 страницы пояснительной записки. (таблицы метрологической экспертизы,схемы базирования,маршрут обработки детали, режимы резания, режущий инструмент)
Корпус из стали 30ХГСА-ВД

Состав: Чертеж детали Корпус, Технологические эскизы обработки, Чертеж заготовки, 3D модель детали, ПЗ Язык документа

Софт: КОМПАС-3D 15.1
