Механический цех в условиях ОАО «ДЭЗ», участок изготовления вала-шестерни

Южно-Российский государственный технический университет (НПИ)
Кафедра технологии машиностроения
Дипломный проект на тему "Механический цех. Участок изготовления вала-шестерни"
Новочеркасск 2010

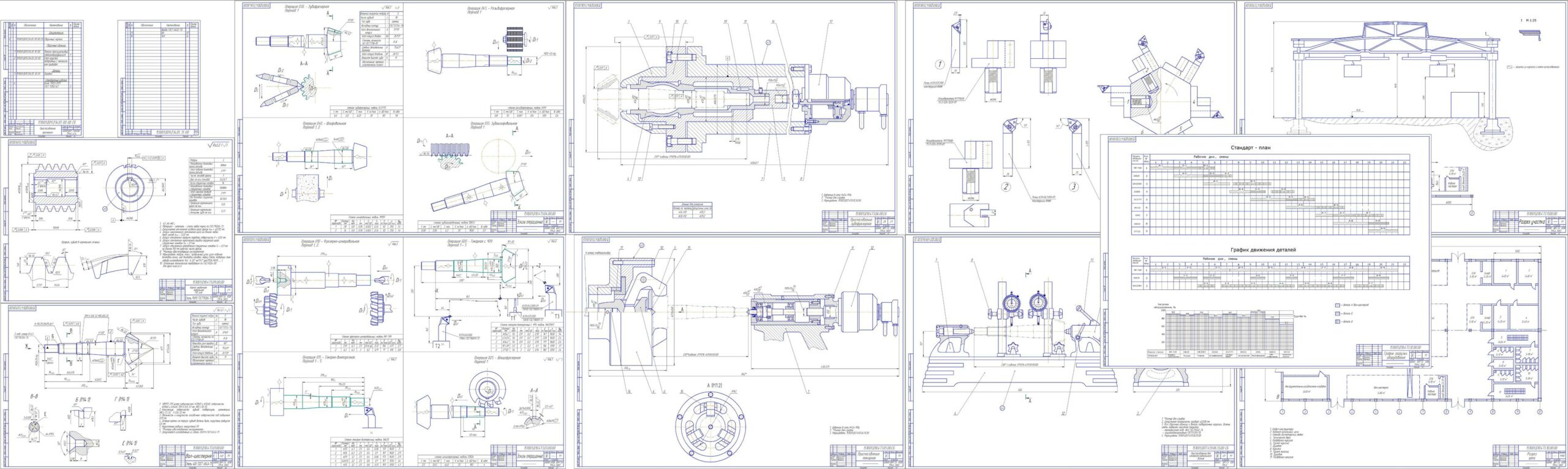

В работе представлен проект механического цеха, участок изготовления вала-шестерни. Графическая часть содержит следующие чертёжи: 1. Деталь (вал-шестерня) - ф. А1; 2. Карты операционных эскизов - 2 листа ф. А1; 3. Приспособление токарное - ф. А1; 4. Приспособление зубофрезерное - ф. А1; 5. Контрольное приспособление - ф. А1; 6. Станочная наладка - ф. А1; 7. Чертёж фрезы - ф. А2; 8. План механического цеха -ф. А1; 9. Разрез участка - ф. А1; 10. График загрузки оборудования - ф. А1 Текстовая часть содержит пояснительную записку и альбом техпроцесса.

СОДЕРЖАНИЕ
Введение ………………………………………………………………………
1. Общая часть
1.1. Служебное назначение и техническая характеристика объекта произ-водства …………………………………………………………………………..
1.2. Расчёт производственной программы выпуска изделий ………………..
1.3. Предварительное определение типа производства ……………………...
2. Технологическая часть
2.1. Технологический контроль чертежа детали …………………………….
2.2. Отработка конструкции изделия на технологичность ………………….
2.3. Выбор заготовки детали …………………………………………………..
2.4. Разработка маршрутного технологического процесса механической обработки ……………………………………………………………………….
2.4.1. Анализ существующего технологического процесса обработки де-тали ……………………………………………………………………………
2.4.2. Предлагаемый вариант маршрута механической обработки дета-ли…………………………………………………………………………………
2.5. Выбор баз …………………………………………………………………..
2.6. Расчёт припусков ………………………………………………………….
2.7. Разработка операционного технологического процесса механической обработки детали ………………………………………………………………
2.7.1. Расчёт режимов резания и основного времени ……………………
2.7.2. Техническое нормирование операций ……………………………..
3. Конструкторская часть
3.1. Проектирование технологической оснастки для механической обработ-ки …………………………………………………………………………..
3.1.1. Выбор системы технологической оснастки ………………………
3.1.2. Проектирование станочного приспособления для сверлильной операции ………………………………………………………………………...
3.2. Разработка дополнительной опоры для токарной обработки …………..
3.3. Проектирование контрольного приспособления ………………………..
4. Организационно-экономическая часть
4.1. Организационная часть ……………………………………………………
4.1.1. Уточнение типа производства ……………………………………….
4.1.2. Выбор системы организации производства на участке ……………
4.1.3. Организация производства на предметно-замкнутых участках …..
4.1.4. Выбор транспортных средств ……………………………………….
4.2. Экономическая часть

5. БЖД механического цеха

5.1. Значение БЖД механического цеха …………………………………….
5.2. Производственная санитария цеха ……………………………………...
5.3. Меры безопасности
5.4. Пожарная безопасность ………………………………………………….
5.5. Охрана окружающей среды ……………………………………………..
Заключение ……………………………………………………………………
Список использованной литературы ………………………………………..
Приложения

Состав: Деталь (вал-шестерня); Карты операционных эскизов - 2 листа; Приспособление токарное (ВО) 5. Приспособление зубофрезерное (ВО); Контрольное приспособление (ВО); 7. Станочная наладка; Фреза; План механического цеха; Разрез участка (СХ); Спецификации; График загрузки оборудования (СХ); ПЗ Язык документа
