Механосборочный цех в условиях ОАО «МЗМО им. Гаврилова». Участок изготовления колеса червячного

1057

300

3D модель Механосборочный цех в условиях ОАО «МЗМО им. Гаврилова». Участок изготовления колеса червячного

Южно-Российский государственный технический университет (НПИ)
Кафедра механики и технологии машиностроения
Дипломный проект на тему: "Механосборочный цех в условиях ОАО «МЗМО им. Гаврилова». Участок изготовления колеса червячного"
Каменск-Шахтинский 2009

Выполнен проект механического цеха с участком по проихводству червячного колеса
Содержание
Введение
1. Общая часть
1.1 Служебное назначение и техническая характеристика детали
1.2 Предварительное определение типа производства
2. Технологическая часть
2.1 Классификация детали
2.2 Технологический контроль чертежа
2.3 Отработка конструкции изделия на технологичность
2.4 Выбор заготовки детали
2.5 Разработка маршрутного технологического процесса механической обработки детали
2.6 Выбор баз
2.7 Расчёт припусков
2.8 Разработка операционного технологического процесса механической обработки детали
2.9 Разработка управляющей программы для станка с ЧПУ
2.10 Технико-экономическое обоснование разрабатываемого технологического процесса
2.11 Оформление технологической документации
3. Конструкторская часть
3.1 Проектирование технологической оснастки для механической обработки
3.2 Проектирование механизирующего устройства
3.3 Проектирование режущего инструмента
3.4 Проектирование контрольного приспособления
4. Организационно-экономическая часть
4.1 Уточнение типа производства
4.2 Выбор системы организации производства на участке и расчёт параметров производства
4.3 Расчёт технологической себестоимости детали
4.4 Расчёт экономической эффективности
5. Безопасность жизнедеятельности на машиностроительном заводе
5.1 Охрана труда
5.2 Охрана окружающей среды
5.3 Безопасность жизнедеятельности в чрезвычайных ситуациях
Заключение
Список использованных источников
Приложение А. Комплект документов технологического процесса механической обработки оси
Приложение Б. Спецификация к чертежу приспособления
151001.Д09.232.03 25 00 СБ
Приложение В. Спецификация к чертежу приспособления
151001.Д09.232.04 30 00 СБ
Приложение Г. Спецификация к чертежу контрольного
приспособления 151001.Д09.232.05 00 00 СБ

3D Модели колесо червячное Приспособление Техпроцесс участок Фреза Цех эскизы

Автор

S_I_M

Дата

12.03.2017

Язык

Русский

Состав

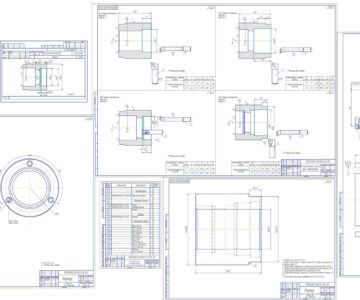

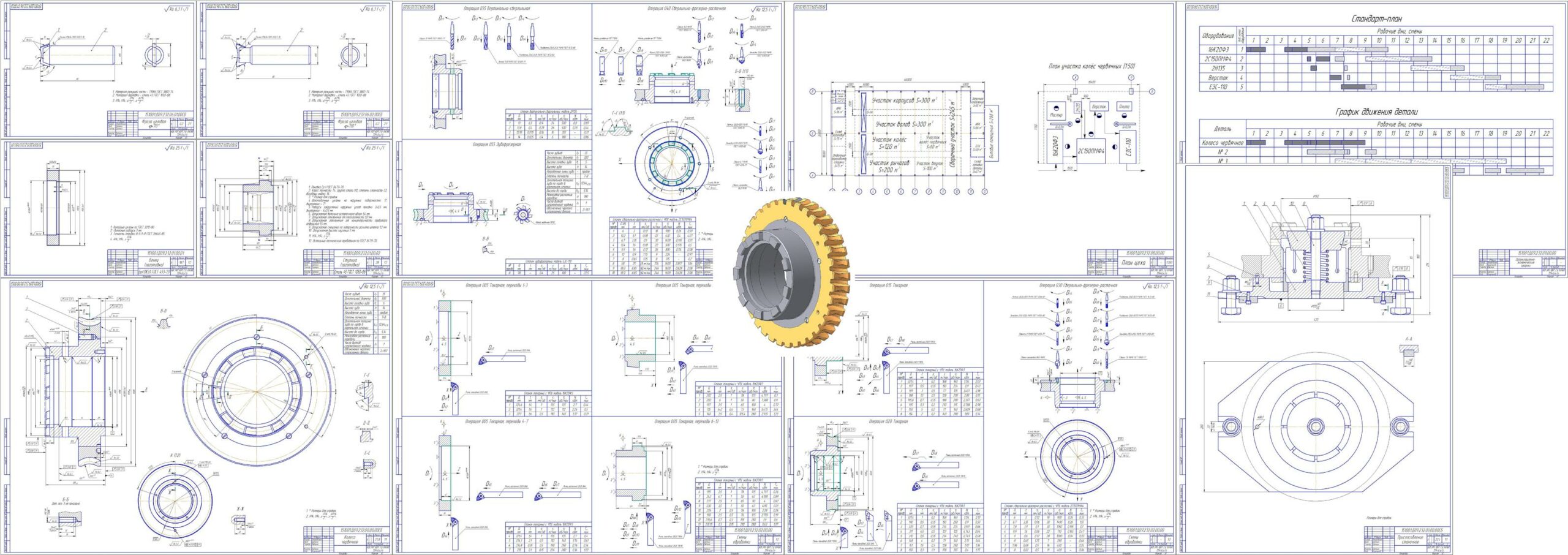

1. Колесо червячное - 1 лист ф. А1; 2. Чертёж заготовки - 2 листа ф. А3; 3. Схемы обработки деталей - 3 листа ф. А1; 4. Приспособление станочное - 1 лист ф.А1; 5. Чертёж фрезы - 2 листа ф. А3; 6. 3d модель - 1 лист ф. А1; 7. План цеха - 1 лист ф. А1; 8. Организационно-экономические графики - 1 лист ф. А1; Всего 12 листов; Спецификации - 5 шт; ПЗ

Софт

КОМПАС-3D 13 Как открыть?

Содержимое архива

Финал Петровская
- 00 Колесо червячное=.cdw
- 09 Орг-эконом графики=.cdw
- Петровская.doc
- БЖД Петровская=.doc
- 02 Схемы2=.cdw
- Спецификации
  - 00 Колесо червячное (спец)=.cdw
  - 03 Приспособление (спец)=.cdw
  - 05 Приспособ контр (спец)=.cdw
  - 06 Фреза 110 (спец)=.cdw
  - 06 Фреза 70 (спец)=.cdw
- 01 Венец=.cdw
- 01 Ступица=.cdw
- 08 План цеха=.cdw
- 07 Колесо червячное (3D)=.cdw
- 06 Фреза 110=.cdw
- 07 Колесо червячное=.m3d
- 03 Приспособление=.cdw
- 02 Схемы1=.cdw
- 06 Фреза 70=.cdw
- 02 Схемы3 !!!зажим.cdw
