Механический цех в условиях ОАО «Донецкий экскаватор». Участок изготовления полуоси ходового механизма экскаватора.

Южно-Российский государственный технический университет (НПИ)
Кафедра технологии и экономики промышленных предприятий
Дипломный проект на тему "Механический цех в условиях ОАО «Донецкий экскаватор». Участок изготовления полуоси ходового механизма экскаватора. "
Каменск-Шахтинский 2009

В работе представлен механический цех в условиях ОАО «Донецкий экскаватор», участок изготовления ходовой оси экскаватора.
СОДЕРЖАНИЕ
Введение ………………………………………………………………………
1. Общая часть
1.1. Служебное назначение и техническая характеристика объекта производства …………………………………………………………………………..
1.2. Расчёт производственной программы выпуска изделий ………………..
1.3. Предварительное определение типа производства ……………………...
2. Технологическая часть
2.1. Технологический контроль чертежа детали …………………………….
2.2. Отработка конструкции изделия на технологичность ………………….
2.3. Выбор заготовки детали …………………………………………………..
2.4. Разработка маршрутного технологического процесса механической обработки ……………………………………………………………………….
2.4.1. Анализ существующего технологического процесса обработки детали ……………………………………………………………………………
2.4.2. Предлагаемый вариант маршрута механической обработки детали…………………………………………………………………………………
2.5. Выбор баз …………………………………………………………………..
2.6. Расчёт припусков ………………………………………………………….
2.7. Разработка операционного технологического процесса механической обработки детали ………………………………………………………………
2.7.1. Расчёт режимов резания и основного времени ……………………
2.7.2. Техническое нормирование операций ……………………………..
3. Конструкторская часть
3.1. Проектирование технологической оснастки для механической обработки ……………………………………………………………………………
3.1.1. Выбор системы технологической оснастки ………………………..
3.1.2. Проектирование станочного приспособления ……………………...
3.2. Проектирование контрольного приспособления ………………………..
3.3. Проектирование инструментальной наладки ……………………………
4. Организационно-экономическая часть
4.1. Организационная часть ……………………………………………………
4.2. Экономическая часть
5. БЖД механического цеха
Заключение ……………………………………………………………………
Список использованной литературы ………………………………………..
Приложения

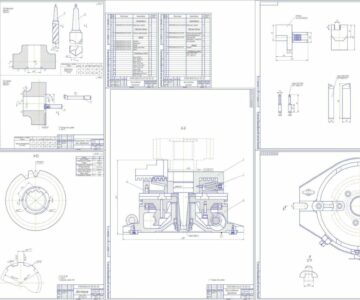

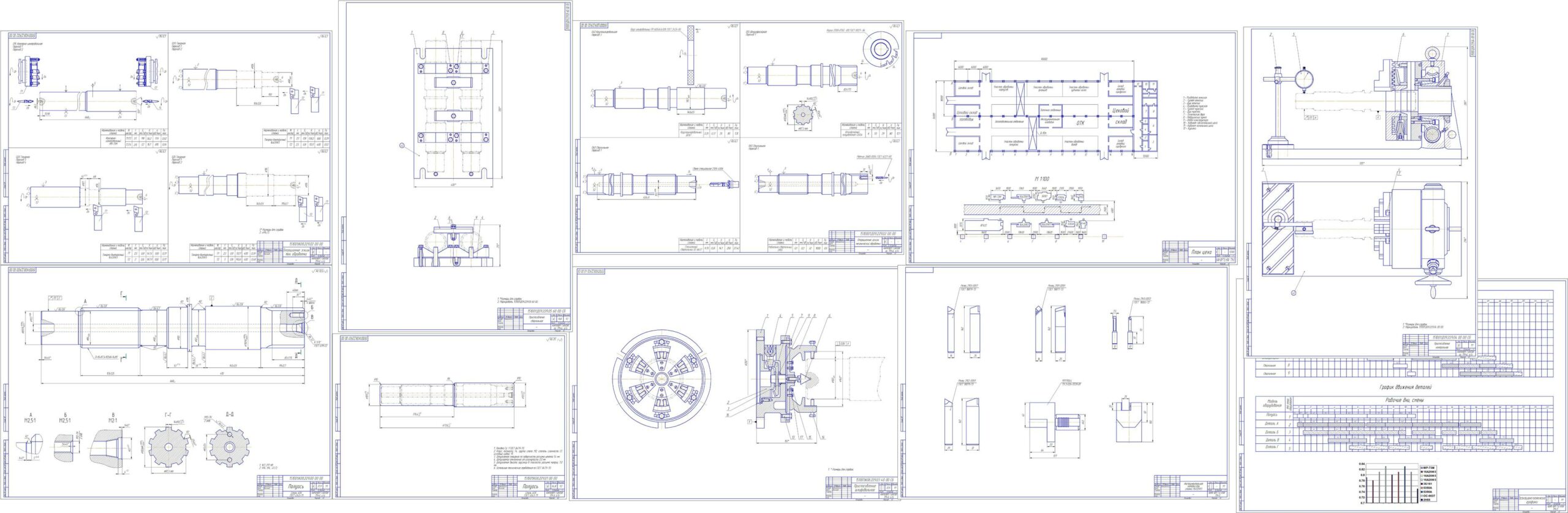

Состав: Деталь - ось ходовая - 1 лист ф. А1; заготовка - 1 лист ф. А2; Карта операционных эскизов - 2 листа ф. А1; Станочные приспособления - 2 листа ф. А1; мерительное приспособление - 1 лист ф. А1; станочная наладка 1 лист ф. А1; план цеха - 1 лист ф. А1; организационно-экономические графики - 1 лист ф. А1. Всего 10 листов ф. А1; спецификации к приспособлениям - 3 шт; ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Механический цех в условиях ОАО «Донецкий экскаватор». Участок изготовления полуоси ходового механизма экскаватора.

Диплом Б\Ведомость.doc
Диплом Б\Записка Бат.doc
Диплом Б\КЭ 1.frw
Диплом Б\Чертежи\Лист 1 Детль.cdw
Диплом Б\Чертежи\Лист 10 Экономика.cdw
Диплом Б\Чертежи\Лист 2 Заготовка.cdw
Диплом Б\Чертежи\Лист 3 Эскизы.cdw
Диплом Б\Чертежи\Лист 4 Операционные эскизы.cdw
Диплом Б\Чертежи\Лист 5 Шлифовальное.cdw
Диплом Б\Чертежи\Лист 6 Сверлильное.cdw
Диплом Б\Чертежи\Лист 7 Приспособление контрольное.cdw
Диплом Б\Чертежи\Лист 8 Оснастка-Б.cdw
Диплом Б\Чертежи\Лист 9 Цех.cdw
Диплом Б\Чертежи\Спецификация 1 Шлиф.cdw
Диплом Б\Чертежи\Спецификация 2 Шлиф.cdw
Диплом Б\Чертежи\Спецификация Сверл.cdw
Диплом Б\Чертежи\Спецификация Шлиф.cdw
Диплом Б\Чертежи
Диплом Б
