КОМПАС 3D 18

"Наладка и эксплуатация сверлильного станка с ЧПУ"

Полтавский национальный технический университет
Кафедра машиностроения и технологии металлов
Курсовой проект по дисциплине "Строение и наладка станков с программным управлением"
На тему "Наладка и эксплуатация сверлильного станка с ЧПУ"
Полтава 2018

Исходные данные Втулка ТКС02.003: диаметр 180, общая длина составляет 175 мм.

В данной работе представлена втулка, которая используется в гидравлических насосах.

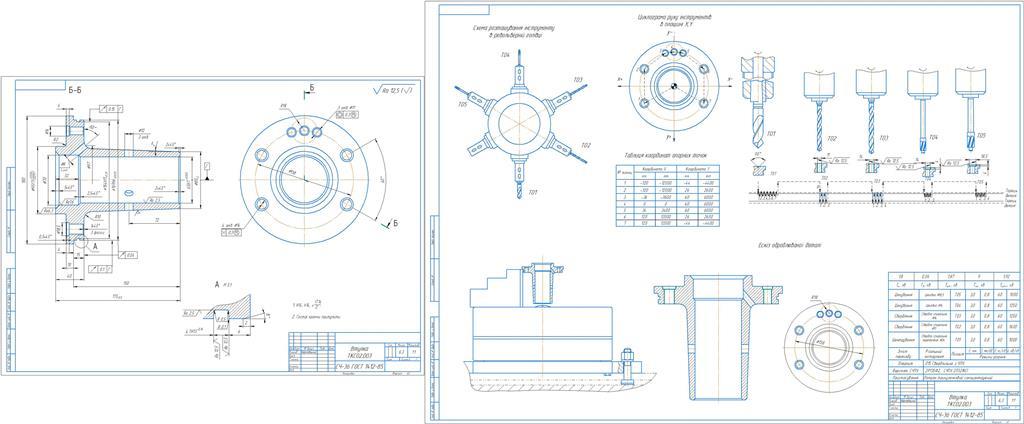

Графическая часть состоит из двух частей: чертежа детали и схемы наладки для станка.

1 Зміст
1. Завдання на курсовий проект………………………………………………..
2. Вступ…………………………………………………………………………
3. Технологічна частина…………………………………………………………..
3.1 Опис конструкції заданої деталі…………………………………………....
3.1.1 Опис призначення та конструкції деталі……………………………..
3.1.2 Аналіз технологічних вимог……………………………………………..
3.1.3 Аналіз технологічності……………………………………………………
3.1.4 Матеріал деталі……………………………………………………………
3.2 Вибір типу виробництва……………………………………………………
3.3 Плани обробки поверхонь…………………………………………………
3.4 Розробка маршрутної технології…………………………………………
3.5 Розробка УП обробки деталі на верстаті з ЧПУ…………………………
3.5.1 Розробка операційної технології…………………………………………
3.5.2 Розрахунок режимів різання…………………………………………
3.5.3 Розробка циклограми та розрахунок опорних точок……………………
3.6 Розрахунок норм часу та операцію…………………………………………
4. Налагодження та експлуатація верста-та………………………………………
4.1 Опис верстата та системи ЧПУ…………………………………………
4.2 Налагодження верстата……………………………………………………
4.2.1 Підготовка верстата до роботи…………………………………………
4.2.2 Введення управляючої програми та її редагування ……………………
4.2.3 Опис кінематичних робочих та допоміжних рухів……………………
4.3 Технічне обслуговування верстата………………………………………..
4.3.1 Структура ремонтного циклу та його обгрунтування…………………
4.3.2 Основні види робіт з ТО верстата………………………………………
4.3.3 Випробування верстата…………………………………………………
4.3.4 Вибір механізмів, оснащення для ТО та ремонту верстата …………
4.3.5 Організація робочого місця слюсаря з ТО і ремонту верстата…………
4.3.6 Техніка безпеки при налагодженні та ТО верстата……………………
5. Список літератури…………………………………………………………….

Состав: Технологическая часть, описание конструкции детали, план обработки поверхности, разработка маршрутной технологии, разработка программы, расчет норм времени. Язык документа
