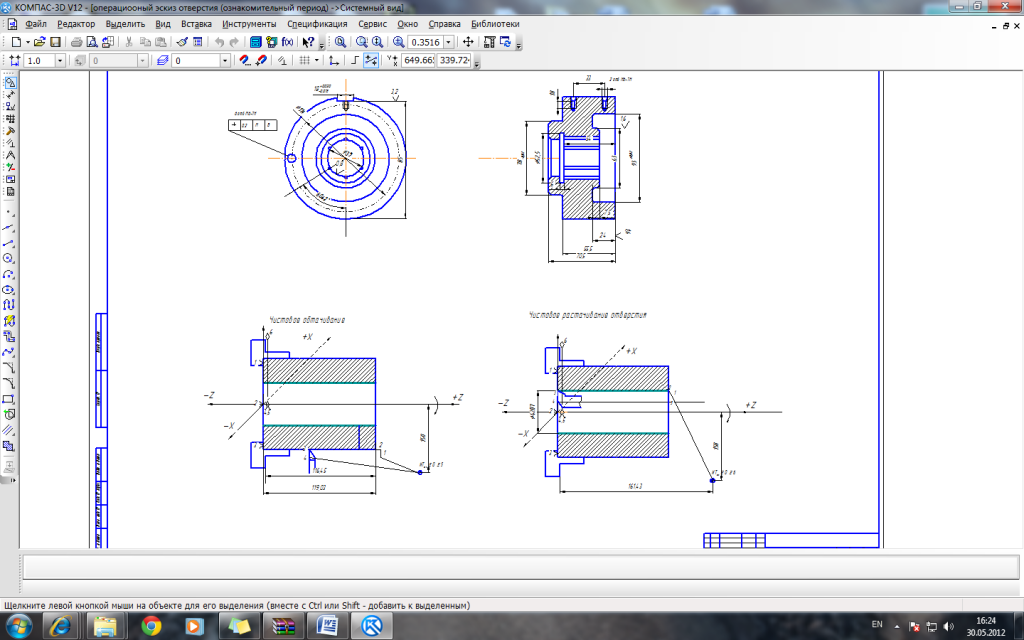

Операционный эскиз детали типа "Втулка несущая"

Курсовая работа по дисциплине «Технологическое обеспечение качества»
На тему: «Разработка операционного технологического процесса обработки детали типа «втулка несущая» на примере поверхности Ø62»
Задание: Необходимо разработать операционный технологический процесс формирования отверстия Ø62 детали типа втулка несущая при условии, что способ получения заготовки – литье, спроектировать позиционное приспособление для соответствующей токарной операции и конструкцию трехкулачкового пневматического патрона.

Состав: Чистовое обтачивание, Чистовое растачивание отверстия, Записка Язык документа

Софт: Компас v12 формат: cdw

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Операционный эскиз детали типа "Втулка несущая"

операциооный эскиз отверстия.cdw
записка.docx
