Разработка технологического процесса изготовления детали втулка с буртом

Брестский государственный технический университет
Кафедра технологии машиностроения
Курсовая работа по дисциплине "Технология машиностроения"
На тему: "Разработка технологического процесса изготовления детали втулка"
Брест 2014

В данной работе технологический процесс изготовления детали втулка.
Графическая часть содержит 2 листа формата А2 и лист формата А1 графической части, 11 страниц пояснительной записки, маршрутные и контрольные карты, карты эскизов, операционную карту.

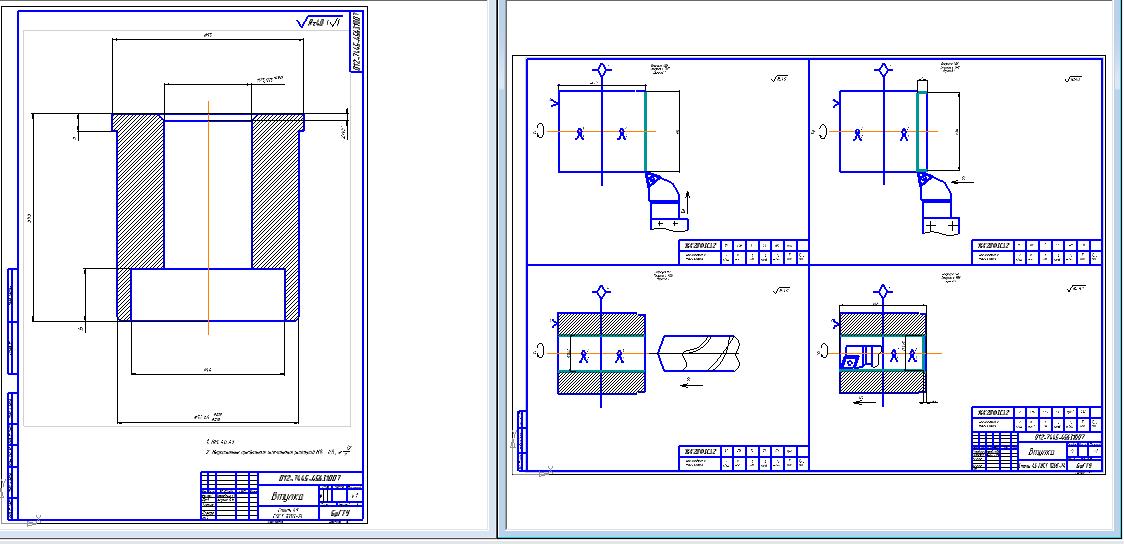

Деталь втулка представляет собой полое тело вращения типа «втулка с буртом».
Втулка 012-7445-4563-1007 служит для закрепления внутренних колец подшипников качения. Габаритные размеры детали 55×59,5 мм.
Может применяться для противодействия изнашивания узлов механизма, которое возникает в следствии негативных действий сил трения.
В качестве материала для изготовления детали втулка используется - конструкционная сталь 45 ГОСТ 1050-74.
Производство детали втулка направляющая- мелкосерийное, до 5000 шт/год.
Ø 52 вставляется в корпус приспособления, а буртик служит для ограничения запрессовки приспособления 〖Ø25,015〗^(+0,021) служит для установки для него сопрягаемой детали, т.к. имеет простую конфигурацию можно выбрать калиброванный прокат(пруток) Ø 57,отверстие выполняется сверлением.
Подвергается термообработкой HRC 40…45.

Состав: Деталь втулка, операционные эскизы, заготовка, ПЗ, маршрутные и контрольные карты, карты эскизов, операционная карта,комплект документов. Язык документа

Софт: КОМПАС-3D 14

Файлы:
Литература MOU.doc
Комплект документов на ТП МОЙ.doc
OK1 МОЙ.doc
Формат А2 заготовка.cdw
Формат А2 Деталь.cdw
Карта эскизов-1 МОЙ.doc
Маршрутная карта 1 MOU.doc
Маршрутная карта 2 МОЙ.DOC
Содержание MOU.doc
Титульный лист MOU.doc
Маршрутная карта 3 МОЙ.DOC
Mой поясняк!.docx
Операционные эскизы MOOOOOOUUUU.cdw
Контрольная карта, лист1 МОЙ.doc
Карта эскизов - 2.1 МОЙ.doc
