Разработка технологического процесса изготовления детали втулка направляющая

Брестский государственный технический университет
Кафедра технологии машиностроения
Курсовая работа по дисциплине "Технология машиностроения"
На тему: "Разработка технологического процесса изготовления детали втулка направляющая"
Брест 2014

В данной работе технологический процесс изготовления детали втулка направляющая.
Графическая часть содержит 2 листа формата А2 и лист формата А1 графической части, 10 страниц пояснительной записки, маршрутные и контрольные карты, карты эскизов, операционную карту.

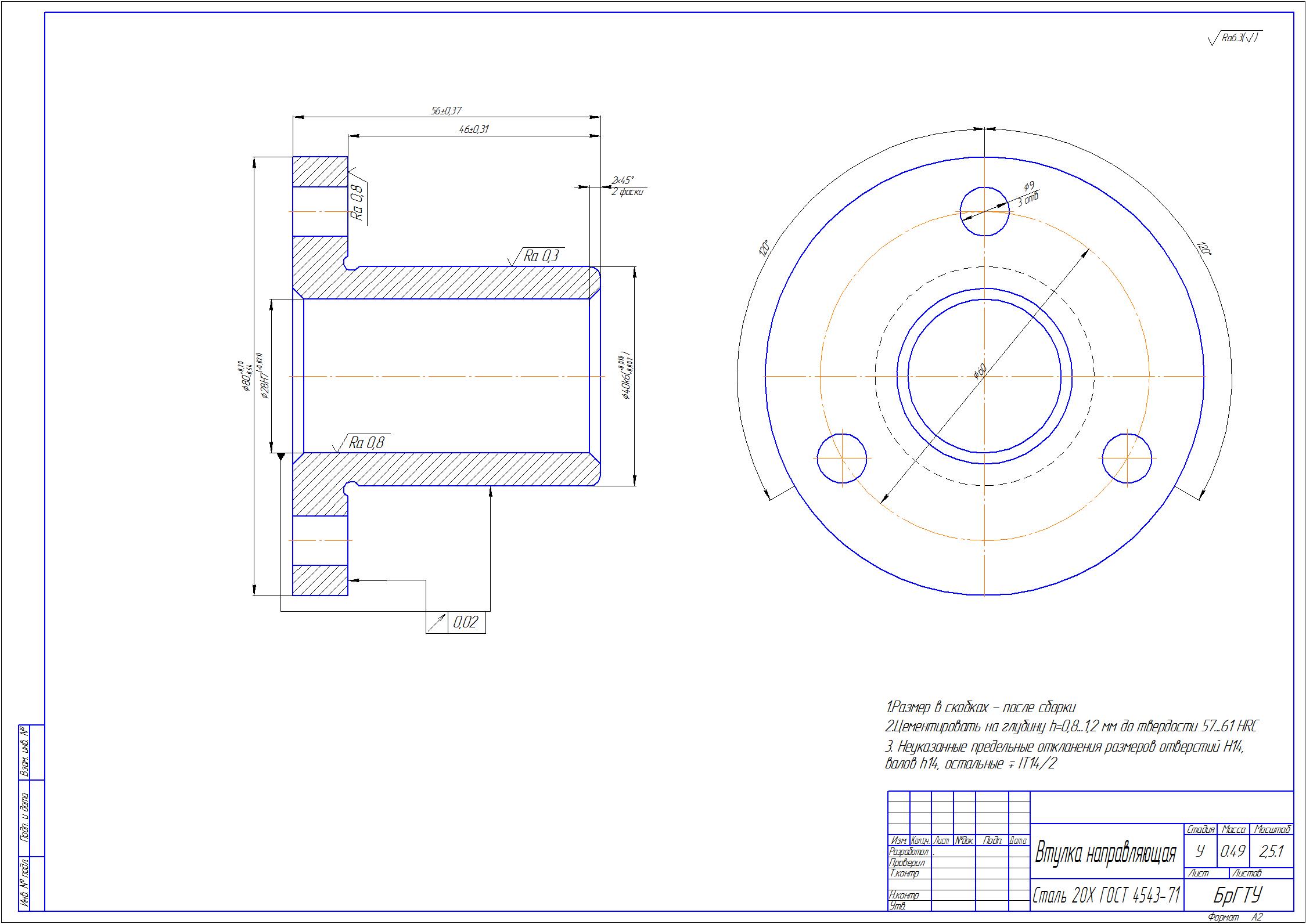

Втулка направляющая обеспечивает точное направление возвратно-поступательного движения. Деталь не сложна в изготовлении, но требует достаточной точности, особенно в соблюдении допуска радиального и торцевого биения. Деталь – втулка направляющая, предназначена для установки в корпусе поверхностью диаметром Ø40k6 мм и упором торцом Ø80 мм в корпус. Три отверстия Ø9 мм служат для крепления втулки к корпусу. Отверстие Ø28Н7 мм является направляющим для других деталей. Длина втулки 56 мм.
Материал втулки – Сталь 20Х ГОСТ 4543-71
Масса 0,49 кг
Производство детали втулка направляющая- мелкосерийное, до 5000 шт/год.
