Разработка технологического процесса изготовления детали втулка

Брестский государственный технический университет
Кафедра технологии машиностроения
Курсовая работа по дисциплине "Технология машиностроения"
Тема: "Разработка технологического процесса изготовления детали втулка"
Брест 2014

В данной работе технологический процесс изготовления детали втулка направляющая.
Графическая часть содержит 2 листа формата А2 и лист формата А1 графической части, 12 страниц пояснительной записки, маршрутные и контрольные карты, карты эскизов, операционную карту.

Втулка — деталь машины, механизма, имеющая осевое отверстие, в которое входит сопрягаемая деталь. Деталь не сложна в изготовлении, но требует достаточной точности обработки.

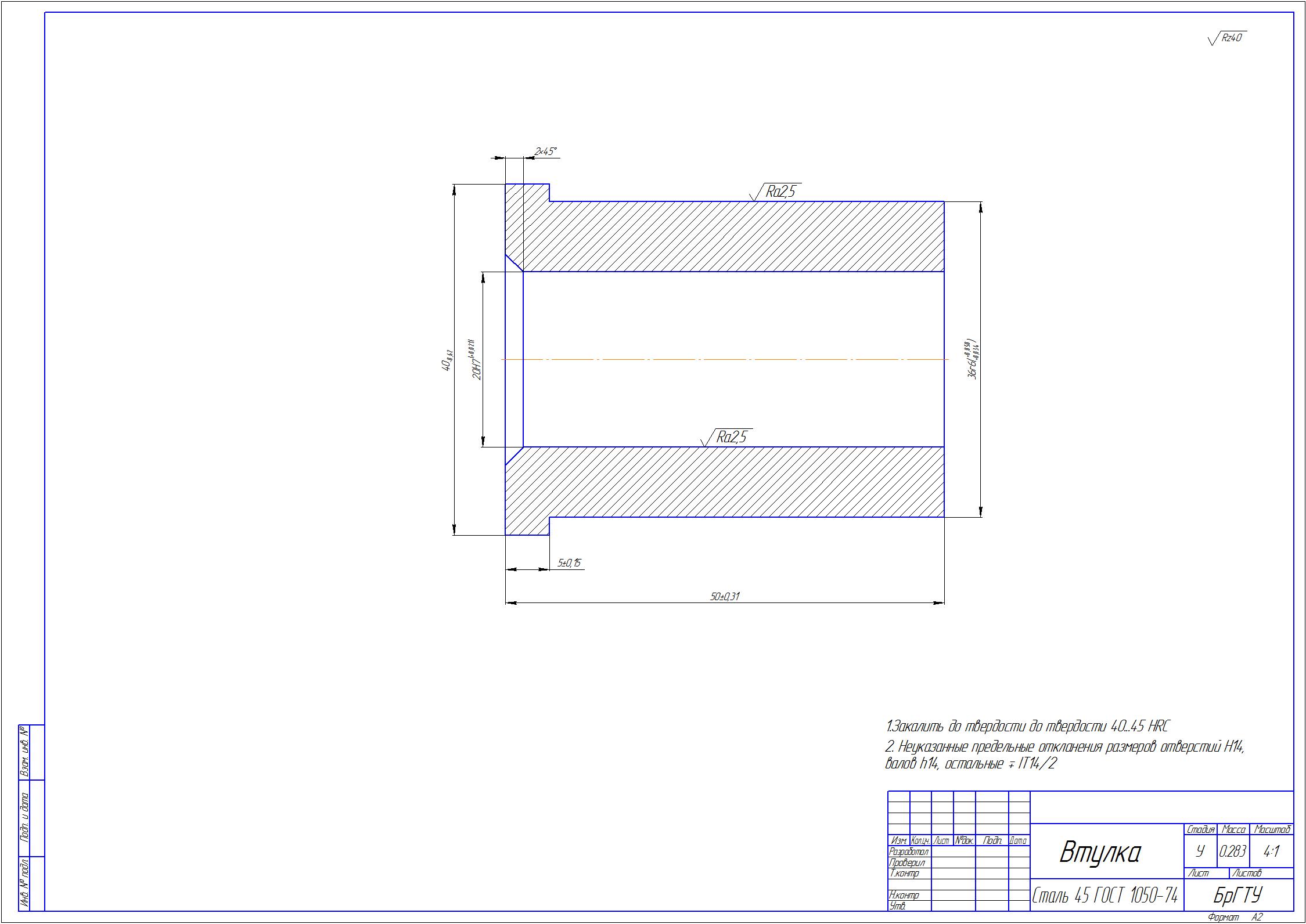

Деталь - втулка, запрессовывается в корпус поверхностью диаметром Ø36r6. Торец Ø40мм служит для упора втулки в корпус. Точное отверстие Ø20H7 является направляющим. Длина втулки 50 мм.
Материал втулки – Сталь 45 ГОСТ 1050-88. Данная сталь широко применяется для изготовления ответственных изделий типа валов, фланцев, втулок и других деталей. Масса детали - 0,283 кг.
Производство детали втулка - среднесерийное, 5000-10000 шт/год.
